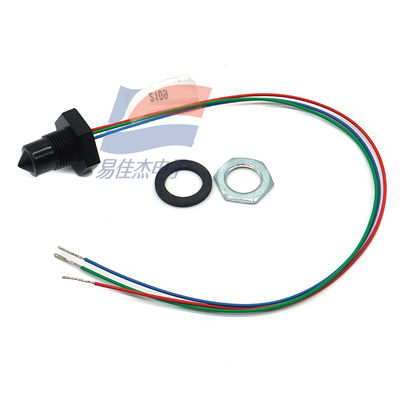

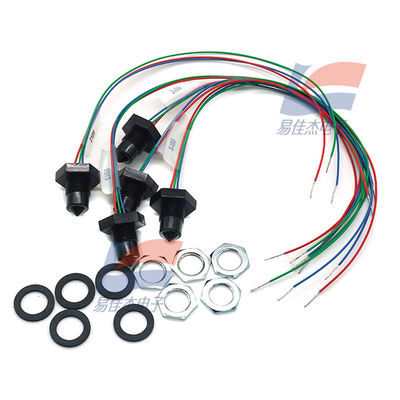

YJJ LLC102000 Αισθητήρας Ψηφιακής Εξόδου για Παρακολούθηση Στάθμης Υγρών σε Βιομηχανικά Πεδία

Περιγραφή προϊόντος:

Ο αισθητήρας στάθμης ψηφιακής εξόδου YJJ LLC102000 χρησιμοποιείται για την παρακολούθηση της στάθμης υγρών σε βιομηχανικά σενάρια

Χαρακτηριστικά:

Το LLC102000 είναι ένας φωτοηλεκτρικός αισθητήρας στάθμης υγρών τυπικού τύπου από την SST Sensing Company του Ηνωμένου Βασιλείου, σχεδιασμένος για βιομηχανικά σενάρια. Χρησιμοποιεί τεχνολογία στερεάς κατάστασης χωρίς κινούμενα μέρη και μπορεί να εκτελέσει ανίχνευση on-off στάθμης υγρών ενός σημείου. Είναι κατάλληλο για σενάρια εγκατάστασης με περιορισμένο χώρο. Ακολουθεί η λεπτομερής περιγραφή των παραμέτρων:

Βασικές ηλεκτρικές παράμετροι

Ειδικοί δείκτες παραμέτρων

Μέγιστη τάση τροφοδοσίας + 15.4Vdc

Μέγιστο ρεύμα τροφοδοσίας 2.5mA (υπό συνθήκη τροφοδοσίας 15.4Vdc)

Τύπος εξόδου Έξοδος τρανζίστορ, έξοδος push-pull συμβατή με TTL Ρεύμα εξόδου: 100mA

Χαρακτηριστικά επιπέδου εξόδου: Όταν ο αριθμός υλικού D3 ακολουθείται από "L", το επίπεδο εξόδου στον αέρα είναι χαμηλό. Διαφορετικά, είναι υψηλό.

Τάση εξόδου: Όταν η έξοδος είναι υψηλή, Vout = Vs - 1V (μέγιστη τιμή). όταν η έξοδος είναι χαμηλή, Vout = 0V + 0.5V (μέγιστη τιμή). όταν δεν υπάρχει ρεύμα εξόδου (Iout = 0mA), το υψηλό επίπεδο εξόδου Vout = Vs - 0.3V (μέγιστη τιμή) και το χαμηλό επίπεδο εξόδου Vout = 0V + 0.1V (μέγιστη τιμή).

Φυσικές και παράμετροι εγκατάστασης

Ειδικός δείκτης παραμέτρων

Υλικό κελύφους Πολυσουλφόνη

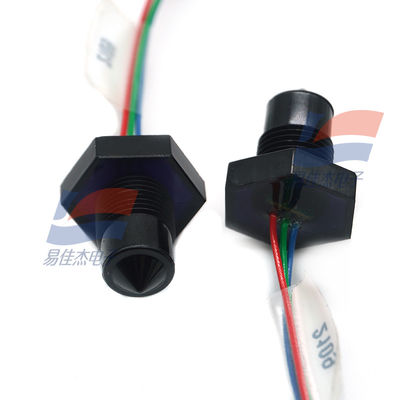

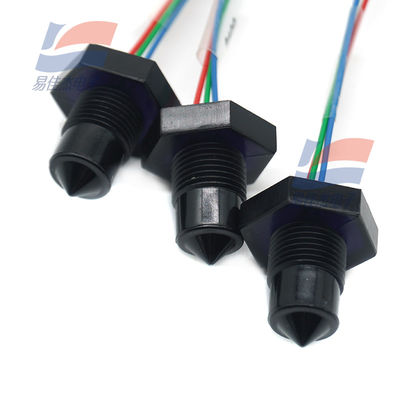

Μέθοδος εγκατάστασης Βιδωτή εγκατάσταση, με προδιαγραφή σπειρώματος M12x1 - 8g

Προσαρμόσιμη διάμετρος οπής εγκατάστασης Περίπου 12,5 ± 0,3 mm

Ροπή σύσφιξης Μέγιστο 1,5N・m (δηλαδή 13,26 ίντσες του λίβρας)

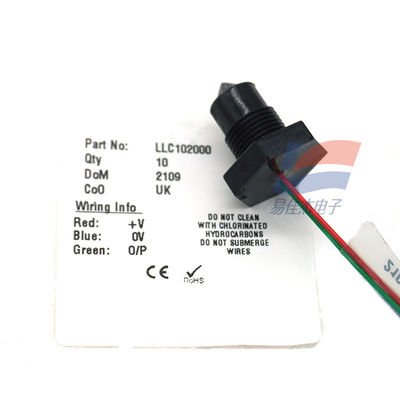

Διάταξη γραμμής σύνδεσης 250mm καλώδιο μολύβδου, με επιμεταλλωμένα άκρα καλωδίων

Παράμετροι περιβάλλοντος και ανοχής

Ειδικός δείκτης παραμέτρων

Θερμοκρασία λειτουργίας Τυπικός τύπος, -25°C έως + 80°C

Θερμοκρασία αποθήκευσης Τυπικός τύπος, -30°C έως + 85°C

Μέγιστη ικανότητα πίεσης Έως 7bar όταν η σφράγιση είναι άθικτη

Άλλα βασικά χαρακτηριστικά

Χρησιμοποιώντας την αρχή της ολικής εσωτερικής ανάκλασης οπτικής, όταν το άκρο ανίχνευσης καλύπτεται από υγρό, η αλλαγή στην διάθλαση του υπέρυθρου φωτός ενεργοποιεί την εναλλαγή του επιπέδου εξόδου, επιτυγχάνοντας την ανίχνευση στάθμης υγρών;

Έχει ηλεκτρική προστασία, συμμορφώνεται με τα πρότυπα CE, κατάλληλο για πολύπλοκα βιομηχανικά ηλεκτρομαγνητικά περιβάλλοντα;

Δεν υπάρχουν κινούμενα μέρη, γεγονός που μπορεί να μειώσει τον κίνδυνο βλαβών κατά τη χρήση και έχει συμπαγές μέγεθος, κατάλληλο για εγκατάσταση σε σενάρια με περιορισμένο χώρο.
