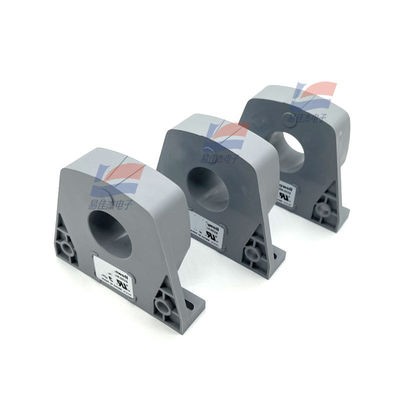

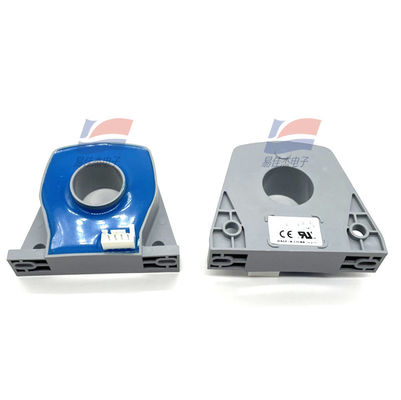

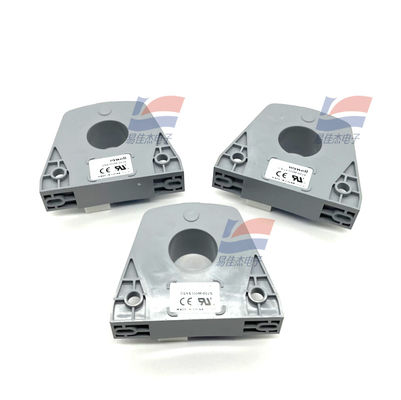

YJJ CSNS300M-002S ±600A Αισθητήρας Ρεύματος Υψηλής Ακρίβειας Χρησιμοποιείται για Βιομηχανικές Εφαρμογές Μέτρησης Ρεύματος

Περιγραφή προϊόντος:

Ο αισθητήρας ρεύματος υψηλής ακρίβειας YJJ CSNS300M-002S ±600A χρησιμοποιείται για τη μέτρηση ρεύματος σε βιομηχανικούς τομείς

Χαρακτηριστικά:

Αισθητήρας ρεύματος κλειστού βρόχου CSNS300M-002S, βασισμένος στην αρχή μαγνητικής αντιστάθμισης. Ηλεκτρική μόνωση μεταξύ πρωτεύοντος και δευτερεύοντος κυκλώματος για τη μέτρηση ρευμάτων συνεχούς, εναλλασσόμενου και παλμικού ρεύματος.

Ηλεκτρικές παράμετροι

Ονομαστικό ρεύμα: 300a.t RMS (ονομαστική τιμή)

Εύρος μέτρησης: 0~ 600a. t(DC~AC Peak)

Μετρημένη αντίσταση (στους 70 ° C) : Rm the Rm min Max

Με 18V, στα 300a.t Max: 5ohm 82ohm

T Max: 5ohm 25ohm

Αναλογικό ρεύμα εξόδου (στα 50A) : 150mA

Λόγος στροφών: 1/2000

Ακρίβεια (25 ° C) : ανώτερη από συν ή πλην 0,75% ln

Τάση τροφοδοσίας: 12~18VDC(5%)

Μόνωση: 6KVrms/50KHz/1 λεπτό

Ακρίβεια - δυναμικές παράμετροι

Ρεύμα μηδενικής μετατόπισης (25 ° C) : καλύτερο από + / - 0,30 mA

Μετατόπιση ρεύματος θερμοκρασίας (0 ~ 70 ° C) : καλύτερη από + / - 0,60 mA

Γραμμικότητα: καλύτερη από 0,20%

Χρόνος απόκρισης: καλύτερος από 500ns

Εύρος ζώνης συχνότητας: DC~150 KHz

Dl /dT παρακολούθηση ακρίβειας: καλύτερη από 100A/ s

Τεχνικοί δείκτες

Εύρος θερμοκρασίας λειτουργίας: - 40 ~ 85 ° C

Εύρος θερμοκρασίας αποθήκευσης: - 40 ~ 90 ° C

Κατανάλωση ισχύος: 20mA συν ρεύμα εξόδου

Αντίσταση αναπληρωτή (+ 70 ° C) : 31 Ω

Περίβλημα αισθητήρα: μονωμένο πλαστικό περίβλημα

Μορφή σύνδεσης (πρωτεύουσα) : διάτρηση

Μορφή σύνδεσης (δευτερεύουσα) : 4-pin connector
