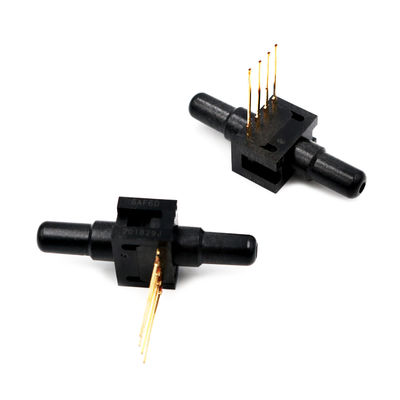

YJJ 26PCAFA6D Αισθητήρας Πίεσης 1Psi Χρησιμοποιείται στον τομέα της βιομηχανικής αυτοματοποίησης ιατρικού εξοπλισμού

Περιγραφή προϊόντος:

Ο αισθητήρας πίεσης YJJ 26PCAFA6D 1Psi χρησιμοποιείται στον τομέα της βιομηχανικής αυτοματοποίησης ιατρικού εξοπλισμού

Χαρακτηριστικά:

Αισθητήρες πίεσης σειράς 22/24/26PC

Μετρητής και Διαφορικός/Μη ενισχυμένος

- 1 MICRO SWITCH Sensing and Control 11-800-537-6945 USA1F1-815-235-6847 International 11-800-737-3360 Canada 17

ΑΙΣΘΗΤΗΡΑΣ ΜΕΤΡΗΤΗ

Η πίεση εφαρμόζεται στη θύρα P2. Η θύρα P1 αερίζεται στην ατμοσφαιρική πίεση

Διαστάσεις τοποθέτησης (μόνο για αναφορά)

Τερματισμός 1 x 4 (Στυλ 1), Ευθεία θύρα (Στυλ A)

Ο πείρος 1 είναι εγκοπής και εμφανίζεται στα δεξιά της συσκευασίας. Ο πείρος 2 είναι δίπλα στον πείρο 1, κ.λπ.

Τάση διέγερσης — 10.0 16.0 Vdc

Χρόνος απόκρισης — — 1.0 ms

Αντίσταση εισόδου 5.5 k 7.5 k 11.5 k Ohm

Αντίσταση εξόδου 1.5 k 2.5 k 3.0 k Ohm

Εύρος P2>P1(1) Ελάχ. Τυπ. Μέγ.

0 έως 1 14.7 16.7 18.7 mV

0 έως 5 47 50 53 mV

0 έως 15 96 100 104 mV

Μηδενική μετατόπιση Ελάχ. Τυπ. Μέγ.

0 έως 1 -2.0 0 +2.0 mV

0 έως 5 -2.0 0 +2.0 mV

0 έως 15 -2.0 0 +2.0 mV

-ity (BFSL P2>P1) Τυπ. Μέγ.

0 έως 1 — ±0.50 ±1.75 % εύρος

0 έως 5 — ±0.50 ±1.5 % εύρος

0 έως 15 — ±0.50 ±1.0 % εύρος

Μηδενική μετατόπιση 25 °C έως 0 °C, 25 °C έως 50°C(2) Τυπ. Μέγ.

0 έως 1 — — ±1.0 mV

0 έως 5 — — ±1.0 mV

0 έως 15 — — ±1.0 mV

Μετατόπιση εύρους 25 °C έως 0 °C, 25 °C έως 50°C(2) Τυπ. Μέγ.

0 έως 1 — ±1.5 ±4.5 % εύρος

0 έως 5 — ±1.0 ±1.7 % εύρος

0 έως 15 — ±0.75 ±1.5 % εύρος

Επαναληψιμότητα και υστέρηση Τυπ. Μέγ.

0 έως 1 — ±0.2 — % εύρος

0 έως 5 — ±0.2 — % εύρος

0 έως 15 — ±0.2 — % εύρος

Υπερπίεση P2>P1; P1>P2 Τυπ. Μέγ.

0 έως 1 — — 20 psi

0 έως 5 — — 20 psi

0 έως 15 — — 45 psi

Σημειώσεις:

1. Το εύρος είναι η αλγεβρική διαφορά μεταξύ της εξόδου στις μέγιστες ονομαστικές πιέσεις λειτουργίας και της εξόδου στα 0 psi.

2. Το σφάλμα θερμοκρασίας υπολογίζεται σε σχέση με τους 25 °C.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Περιγραφή χαρακτηριστικού

Θερμοκρασία αποθήκευσης -55 °C έως 100 °C [-67 °F έως 212 °F]

Θερμοκρασία λειτουργίας -40 °C έως 85 °C [-40 °F έως 185 °F]

Αντιστάθμιση θερμοκρασίας 0 °C έως 50 °C [32 °F έως 122 °F]

Ευθυγραμμιστικοί πείροι 0,86 mm [0,034 in] διάμετρος πείρων εκτείνονται μέσω PCB

Διάμετρος θύρας 1,88 mm [0,074 in] διάμετρος χρησιμοποιεί τυπικό σωλήνα ID 0,59 mm [0,0625 in]

Προσανατολισμός θύρας Παράλληλος με PCB (χαμηλό προφίλ στην πλακέτα)

Λειτουργία παραλαβής 3,18 mm [0,125 in] χαρακτηριστικό στο κάλυμμα της θύρας

SMT Solder · Sn 96.5 Ag 3.5 No Clean Flux

· Sn 63 Pb 37 No Clean Flux

SMT Reflow Profile Μέγιστη θερμοκρασία αιχμής 260 °C [500 °F] για 10 δευτερόλεπτα

Συμβατότητα μέσων Και οι δύο θύρες περιορίζονται σε μέσα που είναι συμβατά με πολυφθαλαμίδη,

φθοριοσιλικόνη και πυρίτιο.

Προδιαγραφή κλονισμού δοκιμασμένη σε 150 g

Δόνηση MIL-STD-202. Μέθοδος 213

(150 g ημιτονοειδές 11 ms)

Βάρος 0,5 γραμμάρια [0,0176 oz]

Προδιαγραφές:
