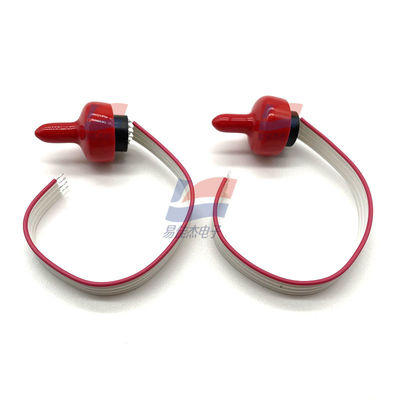

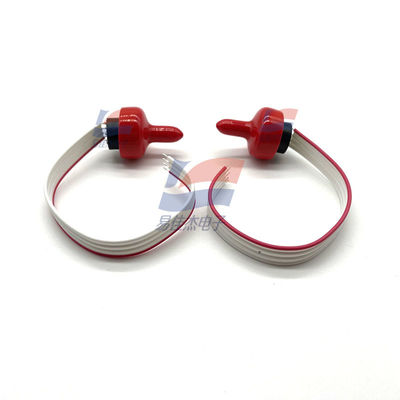

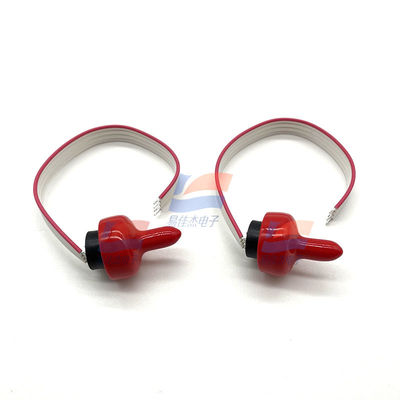

Ο αισθητήρας πίεσης YJJ NPI-19A-CZ021GH χρησιμοποιείται σε βιοϊατρικά όργανα με πίεση 2,5 psi

Περιγραφή Προϊόντος:

Ο Αισθητήρας Πίεσης YJJ NPI-19A-CZ021GH χρησιμοποιείται σε βιοϊατρικά όργανα με πίεση 2,5 Psi

Χαρακτηριστικά:

Οι κύριες παράμετροι και εφαρμογές του αισθητήρα πίεσης NPI-19A-CZ021GH είναι οι εξής:
Περιγραφή Παραμέτρων
‌Πίεση Λειτουργίας‌: 17.2 KPa
‌Τάση Εξόδου‌: Η τάση εξόδου ποικίλλει ανάλογα με τη διαμόρφωση. Για παράδειγμα, η έκδοση σταθερού ρεύματος διέγερσης μπορεί να παρέχει έξοδο ρεύματος 1,5mA.
Τάση τροφοδοσίας: Ορισμένες διαμορφώσεις υποστηρίζουν τροφοδοσία 10V.
Θερμοκρασία λειτουργίας: Έως 125℃
Μορφή συσκευασίας: Χρησιμοποιεί δομή πυρήνα γεμάτη με λάδι
Τύπος Διεπαφής: Υποστηρίζει ευέλικτη καλωδίωση ή θύρες τύπου N
Κύρια εφαρμογή
‌Παρακολούθηση καθίζησης‌: Κατάλληλο για παρακολούθηση μετατόπισης σε σενάρια όπως σιδηροδρομικές γραμμές και θεμέλια κτιρίων.
Κατάλληλο για σκληρά περιβάλλοντα: Εξοπλισμένο με μέση μόνωση και σχεδιασμό πυρήνα γεμάτου με λάδι, μπορεί να αντέξει υψηλή υγρασία, δονήσεις και άλλες σκληρές συνθήκες εργασίας.

Λεπτομερείς προδιαγραφές αισθητήρα πίεσης NPI-19A-CZ021GH
Το NPI-19A-CZ021GH είναι ένας αισθητήρας πίεσης βιομηχανικής κλάσης από τη σειρά NPI-19 της NovaSensor, μιας μάρκας της Amphenol. Είναι κυρίως σχεδιασμένο για σενάρια μέτρησης χαμηλής πίεσης, υιοθετώντας τεχνολογία διηλεκτρικής μόνωσης και διαδικασία αισθητήρων πιεζοαντίστασης, η οποία συνδυάζει υψηλή ακρίβεια και υψηλή αξιοπιστία. Ακολουθούν οι λεπτομερείς παράμετροι και βασικές πληροφορίες:
1. Βασικές Τεχνικές Παράμετροι
1.1 Παράμετροι που σχετίζονται με την πίεση
Τύπος μέτρησης: Πίεση μετρητή
Τυπικό εύρος μέτρησης: 0~2,5 psi (ισοδύναμο με 0~17,2 kPa, 1 psi ≈ 7 kPa)
Μέγιστη πίεση υπερφόρτωσης: 3 φορές την ονομαστική πίεση (για τροφοδοσία σταθερού ρεύματος), 2 φορές την ονομαστική πίεση (για τροφοδοσία σταθερής τάσης)
Στατική ακρίβεια: ±0,1% FSO (τυπική τιμή), ±0,5% FSO (μέγιστη τιμή), συμπεριλαμβανομένων των σφαλμάτων γραμμικότητας, επαναληψιμότητας και υστέρησης
Εύρος αντιστάθμισης θερμοκρασίας: 0~70℃ (32~158°F), το μέγιστο σφάλμα θερμοκρασίας μετά την αντιστάθμιση είναι ≤0,75% FSO

Περιβαλλοντικές και φυσικές παράμετροι
2.1 Περιβαλλοντική προσαρμοστικότητα
Θερμοκρασία λειτουργίας: -40~125℃ (-40~257°F)
Θερμοκρασία αποθήκευσης: -40~125℃ (-40~257°F)
Προσαρμοστικότητα υγρασίας: Δεν υπάρχει σαφής ένδειξη, συνιστάται η αποφυγή περιβάλλοντος συμπύκνωσης (συμβατό με τη συμβατική βιομηχανική υγρασία)
Αντίσταση κραδασμών: Υποστηρίζει συμβατικό βιομηχανικό περιβάλλον κραδασμών σε συχνότητα 20~2000Hz (δεν καθορίζονται συγκεκριμένες τιμές, ανατρέξτε στα χαρακτηριστικά της σειράς)
Αντοχή σε κρούση: Υποστηρίζει αντοχή σε κρούση βιομηχανικής κλάσης υπό παλμό 11ms (ανατρέξτε στα χαρακτηριστικά αντοχής σε κρούση 100g της σειράς)
2.2 Φυσικές και δομικές παράμετροι
Κύριο υλικό: Διάφραγμα μόνωσης από ανοξείδωτο χάλυβα 316, συμβατό με μέσα προσαρμογής 316SS (ισχυρή αντοχή στη διάβρωση)
Προδιαγραφές διαστάσεων: Κυλινδρική δομή, διάμετρος 18,8~19mm, μήκος 7~7,1mm (τυπικό μέγεθος σειράς NPI-19)
Βάρος: Περίπου 10 γραμμάρια (ελαφρύς σχεδιασμός, εύκολος για ενσωμάτωση)
Θύρα πίεσης: Χωρίς ενσωματωμένη θύρα (πρέπει να ταιριάζει με μια μονάδα θύρας προσαρμογής), υποστηρίζει σχεδιασμό συγκολλημένης σφράγισης/πλευρικής σφράγισης, προαιρετικές διεπαφές σπειρώματος όπως 1/2"-20 UNF, 1/4"-18 NPT
Προδιαγραφή στεγανοποίησης: Η διαμόρφωση τύπου Α περιλαμβάνει δακτύλιο O (μέγεθος φ16,76×0,99mm) για την εξασφάλιση της απόδοσης στεγανοποίησης
Μορφή συσκευασίας: Σωλήνας (σωληνωτή συσκευασία), βολικό για αποθήκευση και μεταφορά
3. Χαρακτηριστικά προϊόντος και σενάρια εφαρμογής
3.1 Βασικά πλεονεκτήματα
Σχεδιασμός διηλεκτρικής μόνωσης: Το τσιπ αισθητήρα είναι συσκευασμένο σε μια κοιλότητα γεμάτη με λάδι και το μέσο μέτρησης απομονώνεται από ένα διάφραγμα από ανοξείδωτο χάλυβα για να αποφευχθεί η ζημιά στο τσιπ που προκαλείται από τη διάβρωση ή τη ρύπανση
Προηγμένη τεχνολογία: Υιοθετεί τεχνολογία αισθητήρων πιεζοαντίστασης Senstable® και το υβριδικό κεραμικό υπόστρωμα ενσωματώνει ένα δίκτυο αντιστάσεων αντιστάθμισης θερμοκρασίας, με εξαιρετική σταθερότητα
Διπλοί τρόποι τροφοδοσίας: Υποστηρίζει σταθερό ρεύμα (1,5mA) ή σταθερή τάση (10V DC) τροφοδοσία, προσαρμογή σε διαφορετικές απαιτήσεις σχεδιασμού συστήματος
Μεγάλη διάρκεια ζωής: Η διάρκεια ζωής του κύκλου πίεσης είναι περίπου 10 εκατομμύρια φορές, με μικρή μακροχρόνια μετατόπιση και ισχυρή ανθεκτικότητα σε βιομηχανικά σενάρια
3.2 Τυπικές εφαρμογές
Συστήματα ελέγχου πίεσης υγρών/αερίων, ανίχνευση βιομηχανικής διεργασίας και αυτόματος έλεγχος
Διαχείριση ενέργειας, συστήματα προστασίας του περιβάλλοντος και επεξεργασίας νερού (όπως ανίχνευση στάθμης νερού γέφυρας)
Συστήματα ναυσιπλοΐας, εξοπλισμός ψύξης και παραγωγής οξυγόνου, συστήματα κινητήρων ντίζελ, εξοπλισμός γεωργικών μηχανημάτων
Συστήματα HVAC (Θέρμανση, Εξαερισμός και Κλιματισμός), βιοϊατρικά όργανα και άλλα σενάρια μέτρησης χαμηλής πίεσης και υψηλής ακρίβειας
4. Συμπληρωματικές σημειώσεις
Αυτό το μοντέλο ανήκει στο μοντέλο χαμηλής πίεσης της σειράς NPI-19. Για υψηλότερα εύρη μέτρησης (όπως 0~300 psi), μπορείτε να ανατρέξετε στο μοντέλο NPI-19 VC της ίδιας σειράς. Για λεπτομερείς ορισμούς ακίδων, σχέδια προσαρμογής θυρών ή πλήρεις καμπύλες σφάλματος θερμοκρασίας, μπορείτε να ανατρέξετε στο επίσημο τεχνικό εγχειρίδιο της σειράς NPI-19 της Amphenol ή να επικοινωνήσετε με εξουσιοδοτημένους αντιπροσώπους της μάρκας για προσαρμοσμένη υποστήριξη.
