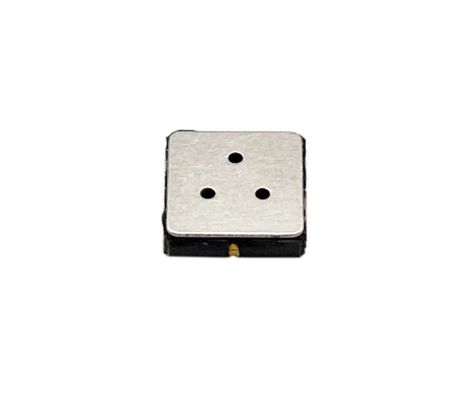

SMD1013B SMD1013 MEMS VOC Gas Sensor High Sensitivity Low Power Consumption Air Quality Sensor

SMD1013B SMD1013 MEMS αισθητήρας αερίων VOC υψηλής ευαισθησίας χαμηλής κατανάλωσης ενέργειας αισθητήρας ποιότητας αέρα

Γενική εισαγωγή:

Το SMD1013 είναι ένας ημιαγωγός αισθητήρας αερίου MEMS (Micro-Electro-Mechanical Systems), ο οποίος έχει σχεδιαστεί με τεχνολογία υψηλής ακρίβειας.παρέχει καλή προστασία και σταθερότητα για τα εσωτερικά ευαίσθητα στοιχείαΟ αισθητήρας αυτός είναι ικανός να ανιχνεύει διάφορα αέρια, συμπεριλαμβανομένου του αλκοόλ, του καπνού, της φορμαλδεΰδης, κλπ., καθιστώντας τον κατάλληλο για ένα ευρύ φάσμα εφαρμογών στην παρακολούθηση του περιβάλλοντος, την ανίχνευση της ασφάλειας, την ανίχνευση της βλάβης και την ανίχνευση της βλάβης.και ελέγχου βιομηχανικών διεργασιών.

Τεχνικές προδιαγραφές:

• Ανιχνεύσιμο αέριο και εύρος συγκέντρωσης:
  • Ο αισθητήρας μπορεί να ανιχνεύσει την αιθανόλη σε ένα εύρος συγκέντρωσης από 0 έως 100 ppm. Έχει επίσης ευαισθησία σε άλλα αέρια που αναφέρονται παραπάνω,το οποίο το καθιστά μια ευέλικτη επιλογή για διαφορετικά σενάρια ανίχνευσης αερίων.
  • Η ανάλυση ανίχνευσης της αιθανόλης είναι 0,2 ppm, επιτρέποντας την ακριβή μέτρηση των συγκεντρώσεων χαμηλού επιπέδου αιθανόλης.
• Ηλεκτρικές παραμέτρους:
  • Η τάση του κυκλώματος (Vc): μπορεί να λειτουργεί με τάση κυκλώματος ≤ 5V ή 3,3V DC, παρέχοντας ευελιξία σε διαφορετικά σχέδια κυκλωμάτων.
  • Δυνατότητα θέρμανσης (Vh): Η απαιτούμενη τάση θέρμανσης είναι 1,6 ± 0,1 V, η οποία μπορεί να είναι είτε εναλλασσόμενη είτε συνεχής.Αυτή η θέρμανση είναι ζωτικής σημασίας για την ενεργοποίηση του ημιαγωγού υλικού μέσα στον αισθητήρα για να βελτιωθεί η απόδοση ανίχνευσης αερίων.
  • Αντίσταση φορτίου (RL): Η αντίσταση φορτίου είναι ρυθμιζόμενη και η ειδική αξία υπόκειται στην έκθεση παράδοσης.Η προσαρμογή αυτή επιτρέπει στους χρήστες να βελτιστοποιούν την απόδοση του αισθητήρα σύμφωνα με τις ειδικές απαιτήσεις του κυκλώματος τους.
  • Αντίσταση θέρμανσης (Rh): Σε θερμοκρασία δωματίου, η αντίσταση θέρμανσης μετράται σε 45 ± 3 Ω.
  • Η κατανάλωση ισχύος θέρμανσης (Ph): Η κατανάλωση ισχύος θέρμανσης είναι ≤ 30 mW, γεγονός που δείχνει σχετικά χαμηλή κατανάλωση ενέργειας για τη διαδικασία θέρμανσης.
  • Αντίσταση ευαίσθητου σώματος (Rs): όταν δοκιμάζεται στον αέρα, η αντίσταση ευαίσθητου σώματος κυμαίνεται από 10 έως 500 KΩ.
• Ευαισθησία και συναφείς παραμέτρους:
  • Ευαισθησία (S): Ορισμένη ως R0 (στο αέρα) / Rs (σε 10 ppm αιθανόλης), η ευαισθησία του αισθητήρα SMD1013 είναι ≥ 6,παρουσιάζουν σημαντική αλλαγή στην αντοχή όταν εκτίθενται σε μικρή ποσότητα αιθανόλης στον αέρα.
  • Κλίση (α): Η κλίση, η οποία αντιπροσωπεύει τον ρυθμό αλλαγής της απόκρισης του αισθητήρα σε σχέση με διαφορετικές συγκεντρώσεις αιθανόλης, είναι ≤ 0,3 (R10ppm / R1ppm αιθανόλης).
• Συνθήκες δοκιμής:
  • Περιβαλλοντικές συνθήκες: Οι τυποποιημένες συνθήκες δοκιμής για τη θερμοκρασία και την υγρασία είναι 20 ± 2 °C και 55 ± 5 % RH αντίστοιχα.
  • Προϋποθέσεις κυκλώματος: Για το τυποποιημένο κύκλωμα δοκιμής, το Vc ορίζεται σε 5 V ή 3,3 ± 0,1 V και το Vh είναι 1,6 ± 0,1 V. Ο χρόνος προθέρμανσης που απαιτείται για να ληφθεί ακριβής μέτρηση είναι 3-5 λεπτά.
• Χρόνος απόκρισης και ανάκαμψης:
  • Χρόνος απόκρισης (T90): Ο αισθητήρας χρειάζεται λιγότερο από 30 δευτερόλεπτα για να φθάσει το 90% της τελικής του τιμής απόκρισης όταν εκτίθεται στο στόχο του αερίου, γεγονός που δείχνει ένα χαρακτηριστικό σχετικά γρήγορης δράσης.
  • Χρόνος ανάκτησης (T10): Ο αισθητήρας μπορεί να ανακάμψει στο 10% της αρχικής του κατάστασης μέσα σε λιγότερο από 60 δευτερόλεπτα μετά την αφαίρεση του αερίου.
• Ζωή:

Ο αισθητήρας αερίου SMD1013 έχει διάρκεια ζωής ≥3 έτη, εξασφαλίζοντας μακροχρόνια αξιόπιστη λειτουργία σε διάφορες εφαρμογές.

Εφαρμογές

• Ασφάλεια στο σπίτι: Μπορεί να ενσωματωθεί σε συστήματα ασφαλείας στο σπίτι για την ανίχνευση διαρροής αλκοόλ (για παράδειγμα, σε νοικοκυριά με μεγάλη ποσότητα αλκοόλ που αποθηκεύεται),καθώς και την παρουσία καπνού και φορμαλδεΰδης, οι οποίες μπορεί να είναι επιβλαβείς για την ανθρώπινη υγεία.
• Βιομηχανικά περιβάλλοντα: Στα βιομηχανικά περιβάλλοντα, μπορεί να χρησιμοποιηθεί για την παρακολούθηση της συγκέντρωσης των πτητικών οργανικών ενώσεων, όπως στον αέρα,συμβάλλει στη διασφάλιση ασφαλούς εργασιακού περιβάλλοντος και τη συμμόρφωση με τους περιβαλλοντικούς κανονισμούς.
• Αυτοκινητοβιομηχανία και Μεταφορές: Για εφαρμογές στον τομέα των αυτοκινήτων, μπορεί να χρησιμοποιηθεί για τον εντοπισμό αλκοόλ στην καμπίνα του οδηγού για την πρόληψη της οδήγησης μεθυσμένων.μπορεί να εφαρμοστεί σε οχήματα δημόσιας μεταφοράς για την παρακολούθηση της ποιότητας του αέρα μέσα στις καμπίνες.
