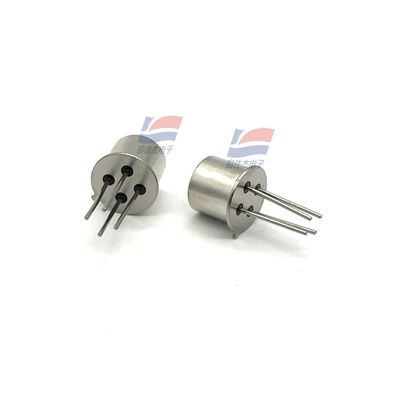

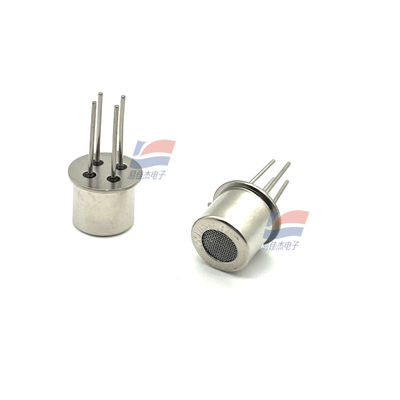

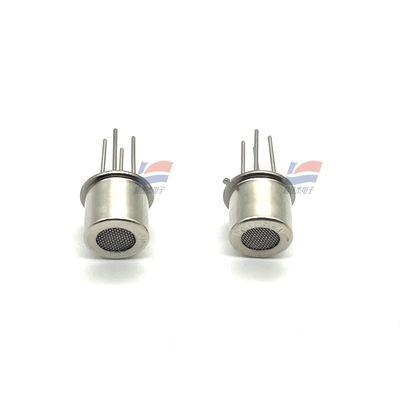

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

Περιγραφή του προϊόντος:

YJJ MP801 0,5 - 1000PPM Μεταλλικό οξείδιο ημιαγωγού (MOS) αισθητήρας ποιότητας αέρα

Χαρακτηριστικά:

Το MP801 είναι ένας αισθητήρας ποιότητας αέρα με μεταλλικό οξείδιο (MOS), ευαίσθητος στο βενζόλιο, -, το φορμαλδεΰδη, το αλκοόλ και τον καπνό. Το τυπικό εύρος ανίχνευσης είναι 0,5 - 1000 ppm (μετρούμενο με αλκοόλ),και οι τυποποιημένες συνθήκες δοκιμής είναι 20 ± 2 °C, 65 ± 5% RH, με χρόνο προθέρμανσης ≥ 48 ώρες.

Σύμβολο παραμέτρων / Τυπική τιμή μονάδας / Σημειώσεις εύρους

Ανιχνεύσιμο αέριο ­ βενζοϊκό οξύ, - φορμαλδεΰδη, αλκοόλ, καπνός Μη επιλεκτικός, ευαίσθητος σε πολλαπλά ΑΟΣ και καπνό

Πεδίο ανίχνευσης ppm 0,5 - 1000 (Αλκοόλ) Τα δεδομένα βασίζονται στην αλκοόλη ως σημείο αναφοράς, άλλα αέρια απαιτούν βαθμονόμηση

Η πίεση κυκλώματος Vc ≤ 24 V DC Τεχνική δοκιμή Vc = 5,0 ± 0,1 V

Η τάση θέρμανσης Vh 5,0 ± 0,1 V AC/DC Απαιτεί σταθερή παροχή ενέργειας για να εξασφαλιστεί η συνέπεια

Αντίσταση φορτίου Rl Ρυθμίσιμη με διαίρεση τάσης για τη μετατροπή της αλλαγής της αντίστασης σε τάση εξόδου

Αντίσταση θέρμανσης Rh 95 ± 10 Ω (περιοριώδης θερμοκρασία) Από την πραγματική μέτρηση, ποικίλλει μεταξύ περίπου 85 - 130 Ω για διαφορετικές παρτίδες, ανατρέξτε στις πραγματικές προδιαγραφές μέτρησης / παρτίδας

Η κατανάλωση ενέργειας θέρμανσης Ph ≤ 300 mW Άλλα στοιχεία δείχνουν επίσης ≤ 240 mW, είναι διαφορά παρτίδας

Ευαίσθητη αντίσταση σώματος Rs 1 kΩ - 15 kΩ (10 ppm Alcohol) Αλλαγές με τον τύπο / τη συγκέντρωση αερίου

Ευαισθησία S ≥ 2 (10 ppm Αλκοόλ) S = Rs (αέρας) / Rs (10 ppm Αλκοόλ)

Στροφή συγκέντρωσης α ≤ 0,6 (Αλκοόλ) α = R (50 ppm) / R (10 ppm), αντανακλά τη γραμμικότητα

Τυποποιημένες συνθήκες δοκιμής T = 20 ± 2 °C, RH = 65 ± 5%, Vc = 5,0 ± 0,1 V, Vh = 5,0 ± 0,1 V Τα δεδομένα βασίζονται σε αυτές τις συνθήκες.

Χρόνος προθέρμανσης ≥ 48 ώρες Νέα μέρη / μετά από μακρά αποθήκευση απαιτούν επαρκή προθέρμανση

Πακέτο / Πιν ∆ μεταλλικό, DIP-4 1/2 πιν για θέρμανση· 3/4 πιν για μέτρηση

Αρχή λειτουργίας: Η αντίσταση αυξάνεται με τη συγκέντρωση του αερίου-στόχου

Συμβουλές επιλογής και χρήσης

Πεδίο ανίχνευσης και ευαισθησία: 0,5 - 1000 ppm με βάση το αλκοόλ ως σημείο αναφοράς.απαιτείται πραγματική βαθμονόμηση με βάση το εύρος στόχου αερίου και συγκέντρωσης.

Η παροχή ενέργειας και η θέρμανση: τάση κυκλώματος ≤ 24 V DC· θέρμανση Vh = 5,0 ± 0,1 V (AC/DC); αντίσταση θέρμανσης Rh ≈ 95 ± 10 Ω, κατανάλωση ενέργειας ≤ 300 mW (τα δεδομένα δείχνουν ≤ 240 mW),αναφέρεται στις πραγματικές προδιαγραφές μέτρησης/παρτίδας.

Αντίσταση φορτίου Rl: Ρυθμίσιμη διαίρεση τάσης για την απόκτηση τάσης εξόδου. Το Rl επηρεάζει την ευαισθησία και τη γραμμικότητα, πρέπει να βελτιστοποιηθεί η αντιστοιχία με το στόχο αέριο.

Περιβάλλον και σταθερότητα: τυποποιημένη δοκιμή 20 ± 2 °C, 65 ± 5% RH. Για μακροχρόνια αποθήκευση, συνιστάται - 20 έως + 60 °C, στεγνά σφραγισμένα.ατμός πυριτίου και συμπύκνωση νερού πριν από την ενεργοποίηση.

Προθέρμανση και γήρανση: νέα εξαρτήματα ή μετά από μακρά αποθήκευση, προθέρμανση ≥ 48 ώρες. Ο χρόνος γήρανσης για αποθήκευση θα πρέπει να παρατείνεται αναλόγως για μεγαλύτερες περιόδους αποθήκευσης.

Μη επιλεκτική και διασταυρούμενη ευαισθησία: ανταποκρίνεται στο βενζόλιο, στη φορμαλδεΰδη, στο αλκοόλ και στον καπνό.

Ερμηνεία των διακυμάνσεων δεδομένων

Η κατανάλωση ηλεκτρικής ενέργειας θέρμανσης: Τα κύρια δεδομένα είναι ≤ 300 mW, περιγράφονται επίσης ως ≤ 240 mW, πρόκειται για διαφορά παρτίδας / έκδοσης, ανατρέξτε στην πραγματική μέτρηση και τις προδιαγραφές παρτίδας.

Αντίσταση θέρμανσης: Συνήθως περίπου 95 ± 10 Ω, ορισμένα δεδομένα 85 - 130 Ω, συνιστώνται να σχεδιάζεται προκατάληψη με βάση την πραγματική μέτρηση της παρτίδας.
