Περιγραφή προϊόντος:

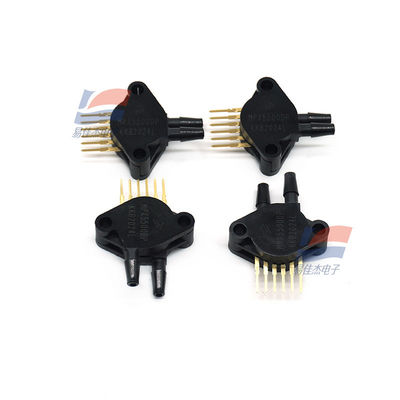

Οι ολοκληρωμένοι αισθητήρες πίεσης πυριτίου YJJ MPX5010DP χρησιμοποιούνται στον τομέα HVAC ιατρικών συσκευών

Χαρακτηριστικά:

Ολοκληρωμένος αισθητήρας πίεσης πυριτίου, ενσωματωμένη επεξεργασία σήματος, αντιστάθμιση θερμοκρασίας και βαθμονόμηση

Ι. Βασική Περιγραφή
Οι πιεζοαντιστατικοί αισθητήρες της σειράς MPxx5010 είναι προηγμένοι μονολιθικοί αισθητήρες πίεσης πυριτίου, ειδικά σχεδιασμένοι για ένα ευρύ φάσμα σεναρίων εφαρμογής, ιδιαίτερα κατάλληλοι για συστήματα μικροελεγκτών ή μικροεπεξεργαστών που είναι εξοπλισμένα με είσοδο A/D. Αυτός ο αισθητήρας συνδυάζει προηγμένη τεχνολογία μικρομηχανικής, διαδικασία μεταλλοποίησης λεπτού φιλμ και διπολική τεχνολογία επεξεργασίας, παρέχοντας ένα ακριβές αναλογικό σήμα εξόδου υψηλού επιπέδου ανάλογο της εφαρμοζόμενης πίεσης. Οι αξονικές θύρες του έχουν βελτιωθεί για να είναι συμβατές με αγωγούς βιομηχανικού τύπου.

ΙΙ. Χαρακτηριστικά
Εντός του εύρους θερμοκρασίας από 0°C έως 85°C, το μέγιστο σφάλμα είναι 5,0%.
Είναι ιδιαίτερα κατάλληλο για συστήματα που βασίζονται σε μικροεπεξεργαστές ή μικροελεγκτές.
Χρησιμοποιεί ανθεκτικά μονομερή εποξειδικής ρητίνης και συσκευασία επιφανειακής στήριξης θερμοπλαστικού (PPS).
Η αντιστάθμιση θερμοκρασίας έχει πραγματοποιηθεί εντός του εύρους θερμοκρασίας από -40°C έως +125°C.
Υιοθετεί πατενταρισμένο μετρητή τάσης διάτμησης πυριτίου.
Προσφέρει επιλογές διαμόρφωσης διαφορικής και μετρητικής πίεσης.
Παρέχει διαμορφώσεις συσκευασίας επιφανειακής στήριξης (SMT) ή διάτρητης οπής (DIP).
ΙΙΙ. Εφαρμογή
Νοσοκομειακές κλίνες
Σύστημα HVAC (Θέρμανση, Εξαερισμός και Κλιματισμός)
Εξοπλισμός αναπνευστικού συστήματος
Πεδίο ελέγχου διεργασιών
Μέτρηση στάθμης νερού πλυντηρίου (ανατρέξτε στο σημείωμα εφαρμογής AN1950)
Ιδιαίτερα κατάλληλο για συστήματα που βασίζονται σε μικροεπεξεργαστές ή μικροελεγκτές
Μέτρηση υγρών και πίεσης οικιακής χρήσης

Αριθμός εξαρτήματος. Εύρος ροής
(πλήρης κλίμακα)
Μέγ. ροή
αλλαγή4
Τάση εξόδου


Προδιαγραφές:
