S8745-01 Φωτοηλεκτρικός αισθητήρας υπέρυθρου για όργανα αναλυτικής ακρίβειας

S8745-01 Φωτοηλεκτρικός αισθητήρας υπέρυθρου για όργανα αναλυτικής ακρίβειας

1Χώροι εφαρμογής:

• Πληροφοριακά όργανα: Χρησιμοποιούνται σε συσκευές όπως υπεριώδη (UV) - κοντινά - υπέρυθρα (NIR) φασματομετρητές, χρωματογράφους και φωτομετρητές για ανίχνευση αδύναμου φωτεινού σήματος.Επιτρέπει την ακριβή μέτρηση της απορρόφησης φωτός, εκπομπή ή μετάδοση σε όλο το φάσμα UV - NIR, υποστηρίζοντας ποσοτική ανάλυση σε τομείς όπως η χημεία, η βιολογία και οι επιστήμες του περιβάλλοντος.
• Βιομηχανικός εξοπλισμός μέτρησης: Ενσωματωμένος σε βιομηχανικούς αισθητήρες για την παρακολούθηση παραμέτρων όπως πάχος φιλμ, αντανάκλαση επιφάνειας ή σύνθεση υλικού.Ο χαμηλός θόρυβος και η υψηλή ευαισθησία του επιτρέπουν την ακριβή ανίχνευση των λεπτών διακυμάνσεων του φωτός, διασφαλίζοντας τον έλεγχο ποιότητας στις διαδικασίες παραγωγής (π.χ. επιθεώρηση ημιαγωγών πλακών, μέτρηση πάχους της επικάλυψης).
• Ιατρικές Διαγνωστικές Συσκευές: Εφαρμόζονται σε ιατρικούς εξοπλισμούς, όπως ανοσολογικές δοκιμές, κλινικές χημικές αναλύτριες ή μη επεμβατικούς ελεγκτές γλυκόζης αίματος.Μπορεί να ανιχνεύσει αδύναμα οπτικά σήματα από βιοχημικές αντιδράσεις, επιτρέποντας την ακριβή ποσοτικοποίηση βιοδεικτών ή άλλων αναλυτών για τη διάγνωση ασθενειών και την παρακολούθηση της υγείας.
• Εργαλεία παρακολούθησης του περιβάλλοντος: Χρησιμοποιούνται σε συσκευές για τη μέτρηση της ποιότητας του αέρα (π.χ. ανίχνευση αερίων ιχνοστοιχίας μέσω οπτικής απορρόφησης), της ποιότητας του νερού (π.χ. ανάλυση συγκεντρώσεων ρύπων),ή ηλιακή ακτινοβολίαΗ ευρεία φασματική απάντησή του (190~1100 nm) και η χαμηλή ισοδύναμη ισχύς θορύβου (NEP) το καθιστούν κατάλληλο για τη συλλογή ασθενών σημάτων φωτός περιβάλλοντος.
• Αεροδιαστημική και Επιστημονική Έρευνα: Χρησιμοποιούνται σε αεροδιαστημικούς αισθητήρες για την ανίχνευση διαστημικής ακτινοβολίας ή την ατμοσφαιρική τηλεπισκόπηση,καθώς και σε εργαστηριακά ερευνητικά συστήματα για τη μελέτη των αλληλεπιδράσεων φωτός-ύλης, κβαντική οπτική, ή χαμηλού φωτός πειράματα φυσικής.

2Βασικά χαρακτηριστικά:

• Ευρεία φασματική ανταπόκριση: Καλύπτει ένα ευρύ φάσμα μήκους κύματος 190 ∼ 1100 nm (αυτοφάγια έως κοντινό υπέρυθρο), καθιστώντας το ευέλικτο για εφαρμογές που απαιτούν ανίχνευση σε πολλαπλές οπτικές ζώνες.
• Υπερ-χαμηλή απόδοση θορύβου: Διαθέτει τυπική ισοδύναμη ισχύ θορύβου (NEP) 11 × 10−15W/Hz1/2, ελαχιστοποιώντας τον θόρυβο φόντου και εξασφαλίζοντας υψηλή αναλογία σήματος προς θόρυβο (SNR) για ανίχνευση αδύναμου φωτός.
• Ενσωματωμένα εξαρτήματα υψηλής απόδοσης: Παρέχεται με ενσωματωμένη αντίσταση ανατροφοδότησης (RF=1GΩ) και πυκνωτής (ΚΑ= 5pFΗ ενσωμάτωση αυτή απλοποιεί τον σχεδιασμό των κυκλωμάτων, μειώνει τον αριθμό των εξωτερικών εξαρτημάτων και εξασφαλίζει σταθερή ενίσχυση του σήματος.

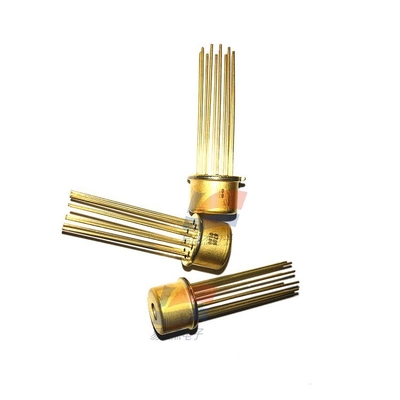

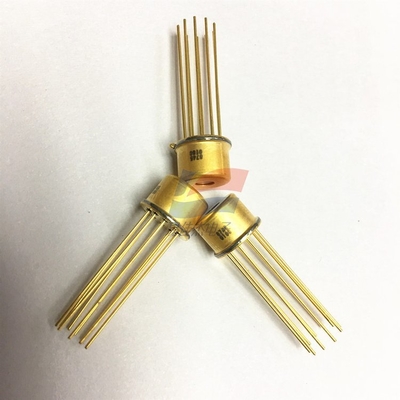

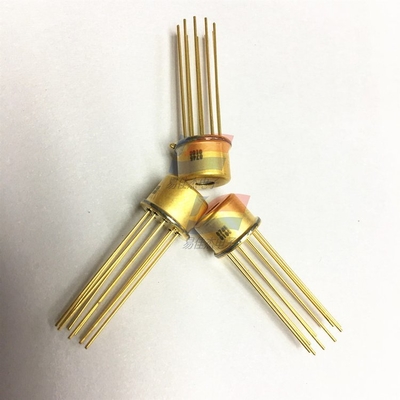

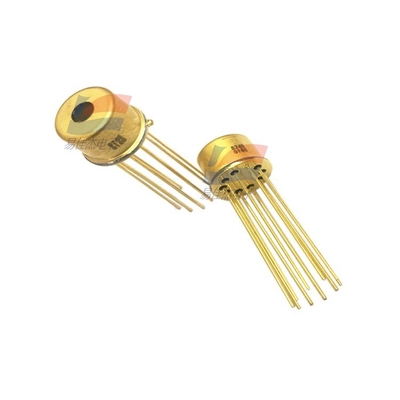

• Συσκευή συμπαγής και προστατευόμενης ποιότητας: Τοποθετείται σε μια μικρή μεταλλική συσκευή TO - 5 με ένα παράθυρο από χαλαζία.Ενώ το παράθυρο του κουάρτζου προσφέρει υψηλή διαπερατότητα σε όλο το φάσμα του αισθητήρα ιδανικό για περιορισμένες εφαρμογές χώρου.
• Υψηλή αντίσταση θορύβου EMC: Η ευαίσθητη στο φως επιφάνεια συνδέεται με το τερματικό GND, ενισχύοντας την αντίσταση στις ηλεκτρομαγνητικές παρεμβολές (EMI).Αυτό εξασφαλίζει αξιόπιστη απόδοση σε θορυβώδη βιομηχανικά ή ηλεκτρονικά περιβάλλοντα.
• Ευέλικτη ρύθμιση του κέρδους: Το μεταβλητό κέρδος μπορεί να επιτευχθεί προσθέτοντας έναν εξωτερικό αντίσταση, επιτρέποντας στους χρήστες να προσαρμόσουν την έξοδο του αισθητήρα σε συγκεκριμένες απαιτήσεις εφαρμογής (π.χ.ρύθμιση ευαισθησίας για διαφορετικά εύρους έντασης φωτός).
• Μεγάλη φωτοευαίσθητη περιοχή: Διαθέτει φωτοευαίσθητη περιοχή 2,4×2,4 mm, αυξάνοντας την αποτελεσματικότητα συλλογής φωτός και βελτιώνοντας την ακρίβεια ανίχνευσης για διασκορπισμένες ή χαμηλής έντασης πηγές φωτός.
