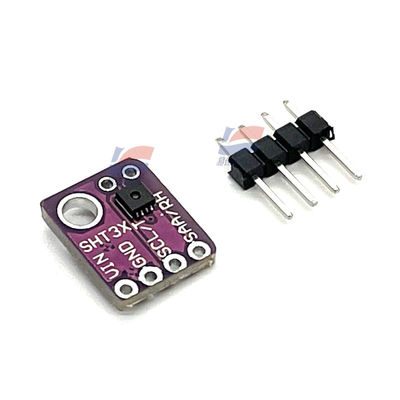

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Αισθητήρας Θερμοκρασίας και Υγρασίας Probe Module Module Για Αέρα I2C IIC Επικοινωνία

Περιγραφή Προϊόντος:

YJJ SHT31-DIS-B2.5KS GY-SHT31-D Μονάδα Αισθητήρα Θερμοκρασίας και Υγρασίας Probe Module για Air I2C IIC Communication

Χαρακτηριστικά:

Οι κύριες παράμετροι του αισθητήρα υγρασίας και θερμοκρασίας SHT31 είναι οι εξής:

Βασικές παράμετροι

‌Εύρος μέτρησης υγρασίας‌: 0%-100% RH

‌Εύρος μέτρησης θερμοκρασίας‌: -40℃ - 125℃

‌Ακρίβεια μέτρησης υγρασίας‌: ±2% RH

‌Ακρίβεια μέτρησης θερμοκρασίας‌: ±0.2℃

‌Τάση λειτουργίας‌: 2.15V - 5.5V

‌Ρεύμα λειτουργίας‌: < 1.5mA

‌Διασύνδεση επικοινωνίας‌: I2C

‌Μέγεθος πακέτου‌: DFN8_2.5X2.5MM_EP (2.5×2.5×0.9mm)

Λειτουργία επέκτασης

Λειτουργία συναγερμού: Υποστηρίζει συναγερμούς ακραίας θερμοκρασίας και υγρασίας. Αυτοί οι συναγερμοί μπορούν να επαναφερθούν μέσω λειτουργιών επαναφοράς λογισμικού ή υλικού.

Δυνατότητα αντι-παρεμβολών: Το περίβλημα από υλικό PE. Συνιστάται η αποφυγή περιβαλλόντων υψηλής θερμοκρασίας (> 80℃).

Χρόνος απόκρισης: Η μέτρηση της υγρασίας διαρκεί περίπου 8 δευτερόλεπτα.

Σημειώσεις για προσοχή

Όταν χρησιμοποιείται στην πραγματικότητα, είναι απαραίτητο να δοθεί προσοχή στο εύρος θερμοκρασίας λειτουργίας του αισθητήρα και να αποφευχθεί η υπέρβαση του συνιστώμενου ορίου.

Κατά τη σύνδεση, είναι απαραίτητο να ταιριάξει η διεύθυνση I2C και η διαμόρφωση της γραμμής ρολογιού/γραμμής δεδομένων.

Το τσιπ SHT31 έχει οκτώ ακίδες:

Τα σχόλια ονόματος ακίδας

1 SDA ακίδα δεδομένων, είσοδος/έξοδος

2 ADDR ακίδα διεύθυνσης, είσοδος

3 ALENT ακίδα συναγερμού, έξοδος; Αναστέλλεται όταν δεν χρησιμοποιείται

4 SCL ακίδα ρολογιού, είσοδος/έξοδος

5 VDD ακίδα τροφοδοσίας, είσοδος

6 nRESET ακίδα επαναφοράς, χαμηλό επίπεδο έγκυρο, είσοδος

7 R άχρηστη ακίδα, γείωση

8 VSS ακίδα γείωσης

Η επαναληψιμότητα επηρεάζει τον χρόνο μέτρησης του SHT30 και επομένως την κατανάλωση ενέργειας του αισθητήρα.

Η διεύθυνση του αισθητήρα αλλάζει αλλάζοντας την τάση της ακίδας ADDR. Η προεπιλεγμένη διεύθυνση είναι όταν το ADDR συνδέεται με το VSS (0X44), η οποία μπορεί να αλλάξει σε 0X45. Για λεπτομέρειες σχετικά με τις ακίδες, ανατρέξτε στο εγχειρίδιο δεδομένων.
