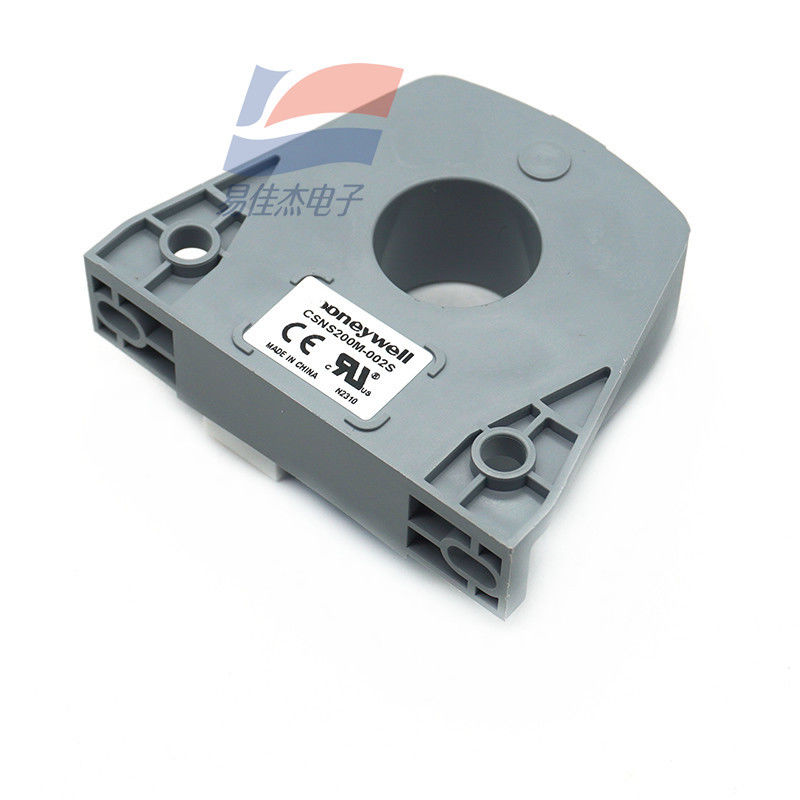

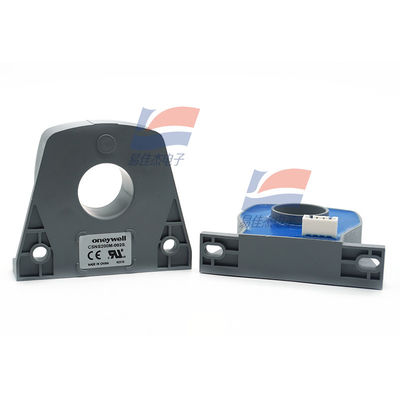

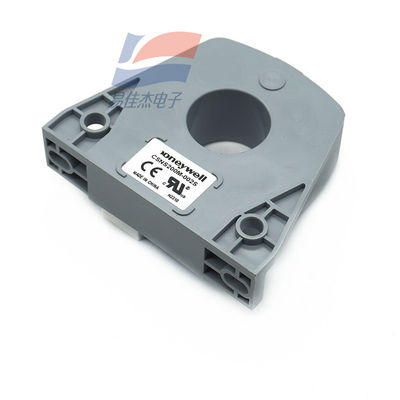

YJJ CSNS200M-002S Αρχή μαγνητικής αντιστάθμισης Αισθητήρας ρεύματος κλειστού βρόχου

Περιγραφή του προϊόντος:

YJJ CSNS200M-002S Αρχή μαγνητικής αντιστάθμισης Αισθητήρας ρεύματος κλειστού βρόχου

Χαρακτηριστικά:

CSNS200M-002S Συσκευή μέτρησης ρεύματος με κλειστό κυκλικό αισθητήρα, οι κύριες παραμέτροι είναι οι ακόλουθοι:

Βασικές παραμέτρους

Κατηγοριοποιημένο ρεύμα: 200A (αξία rms του AC)

Πεδίο μέτρησης: 0 έως ± 400A (αύξηση DC/AC)

Συγκριτικό ισχύς εξόδου: 50A με αποτέλεσμα ισχύς εξόδου 100mA

Αναλογία περιστροφής: 1/200

Ακριβότητα: ± 0,75% σε 25°C

Εφοδιασμός ενέργειας και ηλεκτρικά χαρακτηριστικά

Η τάση τροφοδοσίας: ±12 έως 18 VDC (±5%)

Πρωτογενής/υπογενής ηλεκτρική μόνωση: 6 kVrms / 50 kHz / 1 λεπτό

Περιβαλλοντικά και μηχανικά χαρακτηριστικά

Περιοχή θερμοκρασίας λειτουργίας: -40 έως 85 βαθμοί Κελσίου

Περιοχή θερμοκρασίας αποθήκευσης: -40 έως 90°C

Κατανάλωση ισχύος: 20mA (συμπεριλαμβανομένου του ρεύματος εξόδου)

Κέλυφος: Απομονωτικό πλαστικό υλικό

Μορφή σύνδεσης: πρωτογενής διάτρηση, δευτερογενής σύνδεσμος 4 πινών

Δυναμική απόδοση

Μηδενικό ρεύμα εκτόξευσης: Καλύτερο από ±0,30mA σε 25°C

Κλίση θερμοκρασίας: 0 - 70°C καλύτερη από ±0,60mA

Γραμμικότητα: Καλύτερη από ±0,20%

Χρόνος απόκρισης: Καλύτερος από 500ns

Διάφραγμα ζώνης: συνεχής έως 150 kHz

Το dl/dT ακολουθεί ακριβώς: καλύτερο από 100A/μsΚατηγοριοποιημένο ρεύμα (In) : 200a.t RMS (κατηγοριακή τιμή)

Πεδίο μέτρησης: 0~ 400a. t ((DC~AC Peak)

Η μετρούμενη αντίσταση (70 °C): Rm min Rm Max

Με 18V, σε 200 a.t. Max: 20ohm 140ohm

Με 18V, σε 400 a.t. Max: 20ohm, 50ohm

Αναλογικό ρεύμα εξόδου (σε 200A): 100mA

Αναλογία στροφών: 1/2000

Ακριβότητα (25 °C): μεγαλύτερη ή μικρότερη του 0,75%

Η τάση τροφοδοσίας ηλεκτρικής ενέργειας: 12~18VDC ((1V)

Ηλεκτρική μόνωση: 6KVrms/50KHz/1 λεπτό

Προδιαγραφές:
