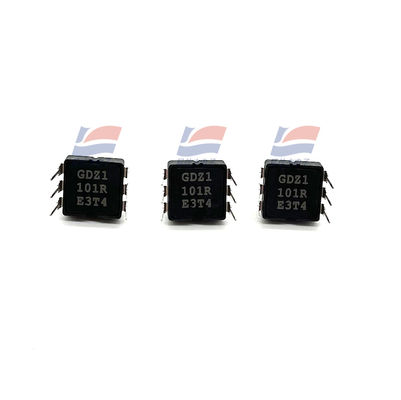

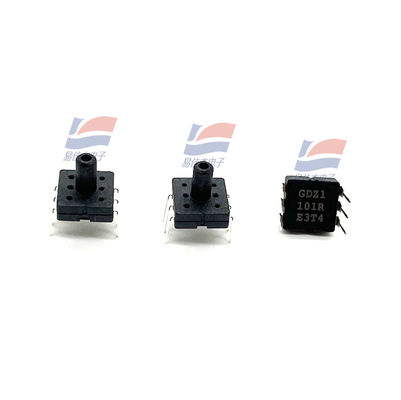

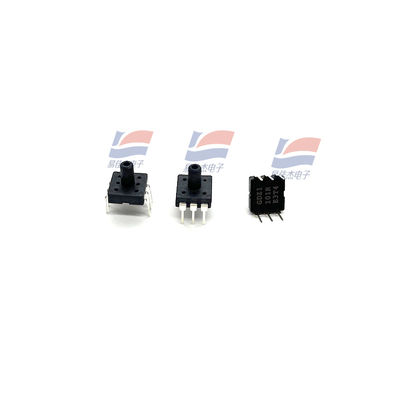

YJJ XGZP701DB1R Αισθητήρας πίεσης DIP Πακέτο MEMS Πνευματική υδραυλική πίεση 700KPa1 Αρνητική πίεση κενό

Περιγραφή προϊόντος:

Αισθητήρας πίεσης YJJ XGZP701DB1R DIP Package MEMS Πνευματική Υδραυλική Πίεση 700KPa1 Αρνητική Πίεση Κενού

Χαρακτηριστικά:

Η σειρά XGZP είναι ένας αισθητήρας πίεσης κατάλληλος για βιοϊατρικούς, μετεωρολογικούς και άλλους τομείς, ο πυρήνας του οποίου είναι ένα τσιπ αισθητήρα πίεσης που υποβάλλεται σε επεξεργασία με τεχνολογία MEMS. Το τσιπ αισθητήρα πίεσης αποτελείται από μια ελαστική μεμβράνη και τέσσερις αντιστάσεις ενσωματωμένες στη μεμβράνη. Οι τέσσερις μεταβλητές αντιστάσεις σχηματίζουν τη δομή γέφυρας whitstone, η οποία δημιουργεί ένα σήμα τάσης εξόδου ανάλογο με την εφαρμοζόμενη πίεση όταν εφαρμόζεται στην ελαστική μεμβράνη.

Χαρακτηριστικά προϊόντος:

Εύρος μέτρησης -100kPa ~ 20kPa...700 kpa

Τεχνολογία MEMS

Μορφή πίεσης μετρητή

Συσκευασία SOP ή DIP

Κατάλληλο για μη διαβρωτικά αέρια ή υγρά

Εύρος θερμοκρασίας λειτουργίας: -40℃ ~ +125℃

Η οπίσθια κοιλότητα του τσιπ είναι υπό πίεση

Ο προσανατολισμός των ακίδων είναι προαιρετικός

Εφαρμογή:

Ηλεκτρονικό πιεσόμετρο, γεννήτρια οξυγόνου, ελεγκτής αλκοόλ, οθόνη και άλλοι ιατρικοί τομείς

Μετρητής πίεσης ελαστικών, αισθητήρας MAP και άλλα ηλεκτρονικά αυτοκινήτων

Μασάζ, καρέκλα μασάζ, κρεβάτι αερόστρωμα και άλλος εξοπλισμός γυμναστικής

Πλυντήρια ρούχων, μηχανές μπύρας, μηχανές καφέ, φώτα έκτακτης ανάγκης, ηλεκτρικές σκούπες, πνευματικά εξαρτήματα και άλλοι τομείς

Δομική απόδοση:

Τσιπ ευαίσθητο στην πίεση: πυρίτιο

N σύρμα: χρυσό σύρμα

N περίβλημα συσκευασίας: υλικό PPS

N ακίδα: χαλκός επιχρωμιωμένος με ασήμι

N καθαρό βάρος: περίπου 1 g

Ηλεκτρική απόδοση:

N τροφοδοσία: ≤10V DC ή ≤ 2.0ma DC

N αντίσταση εισόδου: 4 k Ω Ω ~ 6 k

N αντίσταση εξόδου: 4 k Ω Ω ~ 6 k

N αντίσταση μόνωσης: 100 m Ω, 100 VDC

N επιτρεπόμενη υπερφόρτωση:

0 ~ 20 kpa...200kPa: 2 φορές πλήρες εύρος

0 ~ 500 kpa...700kPa: 1.5 πλήρες εύρος

Βασικές συνθήκες:

N μέσο μέτρησης: αέρας

N θερμοκρασία μέσου: (25±1) ℃

N θερμοκρασία περιβάλλοντος: (25±1) ℃

N δόνηση: 0.1g(1m/s2)Max

Υγρασία: (50%±10%) RH

N πηγή: (5±

Προδιαγραφές:
