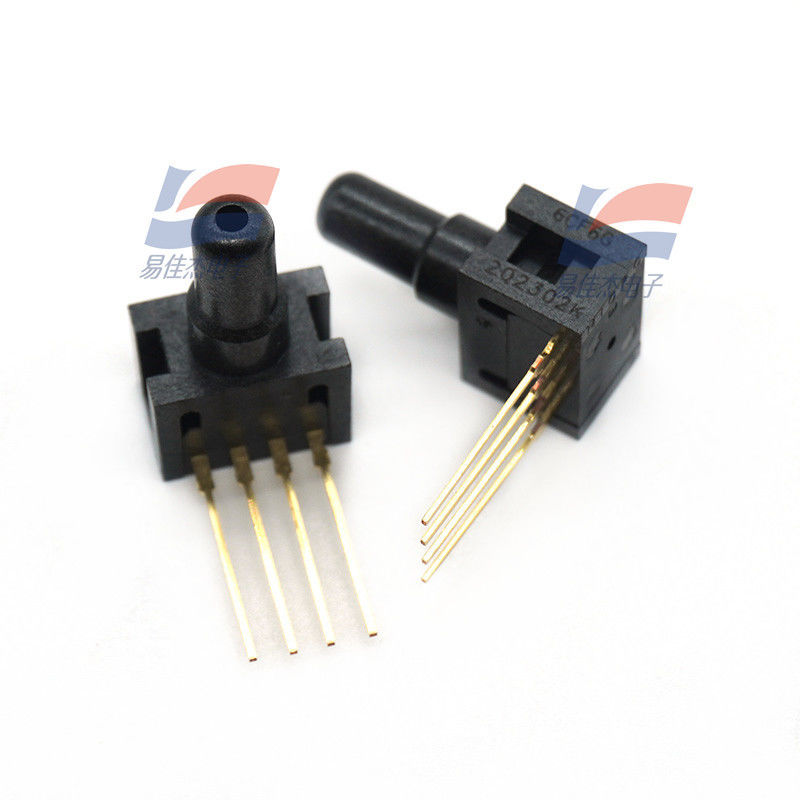

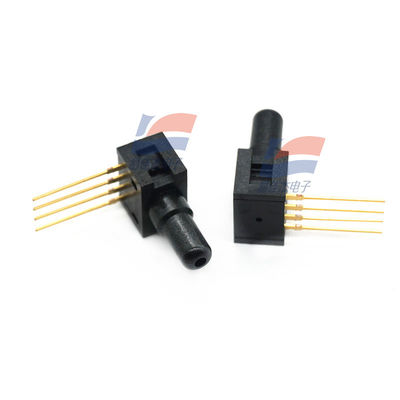

YJJ 26PCCFA6G Αισθητήρας Πίεσης Gauge 0Psi Χρησιμοποιείται σε Ιατρικές Συσκευές

Περιγραφή του προϊόντος:

Υπηρεσίες που χρησιμοποιούνται για την κατασκευή συσκευών υγείας

Χαρακτηριστικά:

26PC Χαρακτηριστικά επιδόσεων SMT (AT 10 VDC ±0,01 VDC EXCITATION, 25 °C)

Μίν. Τύπος. Μέγιστο. Μονάδες

Η τάση διέγερσης είναι 10,0 Vdc.

Χρόνος απόκρισης 1,0 ms

Αντίσταση εισόδου 5,5 k 7,5 k 11,5 k Ωμ

Αντίσταση εξόδου 1,5 k 2,5 k 3,0 k Ωμ

Διάρκεια P2>P1 ((1) Min. Τύπος Max.

0 έως 1 14,7 16,7 18,7 mV

0 έως 5 47 50 53 mV

0 έως 15 96 100 104 mV

Μηδενική μετατόπιση Min. Typ. Max.

0 έως 1 -2,0 0 +2,0 mV

0 έως 5 -2,0 0 +2,0 mV

0 έως 15 -2,0 0 +2,0 mV

Γραμμικότητα (BFSL P2>P1) Τύπος.

Από 0 έως 1 ± 0,50 ± 1,75 % εύρος

Από 0 έως 5 ±0,50 ±1,5% διάστημα

Από 0 έως 15 ±0,50 ±1,0 % εύρος

Στροφή μηδέν 25 °C έως 0 °C, 25 °C έως 50 °C ((2) Τύπος Μαξ.

0 έως 1 ±1,0 mV

Από 0 έως 5 μV ±1,0 μV

Από 0 έως 15 μV ±1,0 μV

Μετατόπιση διαστήματος 25 °C έως 0 °C, 25 °C έως 50 °C ((2) Τύπος Μαξ.

Από 0 έως 1 ±1,5 ±4,5 % εύρος

Από 0 έως 5 ±1,0 ±1,7 % εύρος

Από 0 έως 15 ±0,75 ±1,5% εύρος

Επαναληψιμότητα και Υστερέση.

Από 0 έως 1 ±0,2 % εύρος

Από 0 έως 5 ±0,2 % εύρος

Από 0 έως 15 ±0,2 % εύρος

Υπερχείλιση P2> P1; P1> P2 Τύπος.

0 έως 1 20 psi

0 έως 5 20 psi

Από 0 έως 15 π.μ.

Σημειώσεις:

1Το εύρος είναι η αλγεβρική διαφορά μεταξύ της ισχύος σε μέγιστη ονομαστική λειτουργική πίεση και της ισχύος σε 0 psi.

2Το σφάλμα θερμοκρασίας υπολογίζεται σε σχέση με τους 25 °C.

Ειδικές προδιαγραφές

Χαρακτηριστικό περιγραφή

Θερμοκρασία αποθήκευσης -55 °C έως 100 °C [-67 °F έως 212 °F]

Θερμοκρασία λειτουργίας -40 °C έως 85 °C [-40 °F έως 185 °F]

Αντισταθμισμένη θερμοκρασία 0 °C έως 50 °C [32 °F έως 122 °F]

Σφραγίδες ευθυγράμμισης με διάμετρο 0,86 mm [0,034 ίντσες] που εκτείνονται μέσω PCB

Διάμετρος λιμένα 1,88 mm [0,074 ίντσες] διάμετρος χρησιμοποιεί πρότυπο 0,59 mm [0,0625 ίντσες] σωλήνα ID

Προσανατολισμός λιμένα Παράλληλο με το PCB (χαμηλό προφίλ επί του σκάφους)

Ετικέτα Pick Up Ετικέτα 3,18 χιλιοστών [0,125 ίντσες] στο κάλυμμα του λιμανιού

SMT Solder · Sn 96.5 Ag 3.5 Χωρίς καθαρή ροή

· Sn 63 Pb 37 Καμία καθαρή ροή

Προφίλ SMT Επαναρρόφησης Μέγιστη μέγιστη θερμοκρασία 260 °C για 10 δευτερόλεπτα

Συμφωνία μέσων και οι δύο θύρες περιορίζονται σε μέσους που είναι συμβατοί με πολυφθαλαμίδιο,

φθοριωσικλίκονη και πυρίτιο.

Δοκιμαστική ικανότητα για ταραχές σε 150 g

Δονήσεις MIL-STD-202. Μέθοδος 213

(150 g μισό sinus 11 ms)

Βάρος 0,5 γραμμάρια
