Περιγραφή προϊόντος:

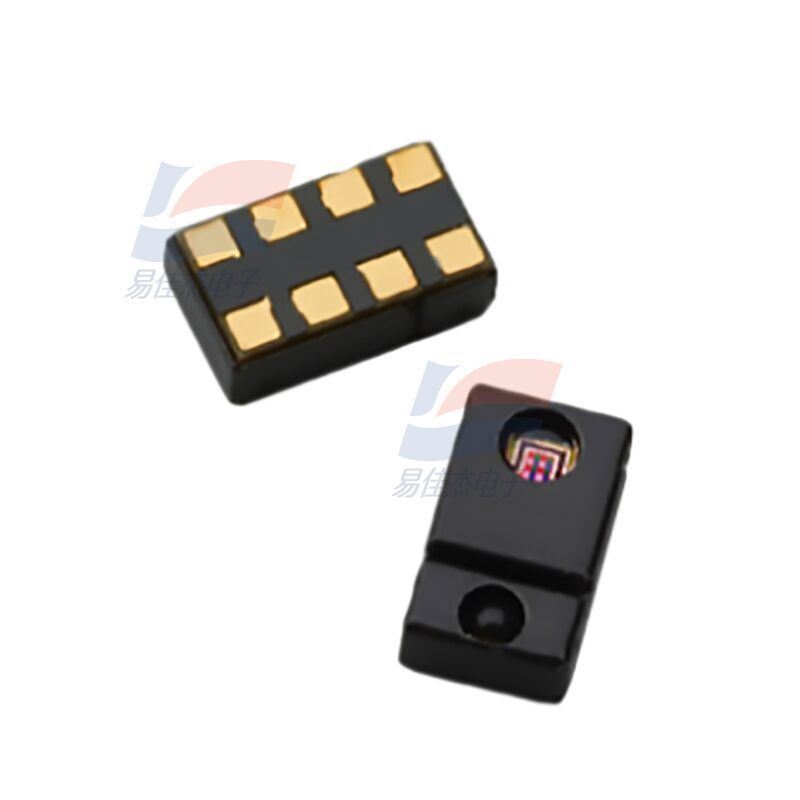

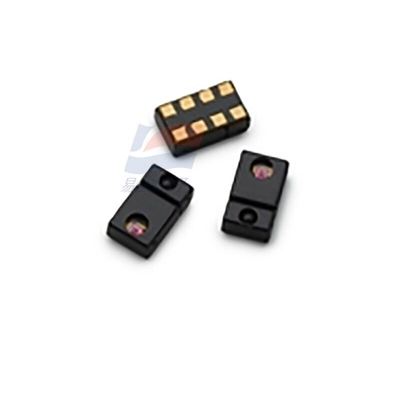

YJJ APDS-9960 Ψηφιακός αισθητήρας RGB περιβαλλοντικού φωτός, εγγύτητας και χειρονομιών
Χαρακτηριστικά:
Το Broadcom APDS-9960 είναι μια ψηφιακή συσκευή αισθητήρα RGB, περιβαλλοντικού φωτός, εγγύτητας και χειρονομιών σε ένα ενιαίο πακέτο 8 ακίδων. Η συσκευή διαθέτει μια συμβατή με I2C διασύνδεση που παρέχει αίσθηση κόκκινου, πράσινου, μπλε, καθαρού (RGBC), εγγύτητας και χειρονομιών με IR LED. Η λειτουργία αίσθησης RGB και περιβαλλοντικού φωτός ανιχνεύει την ένταση του φωτός υπό διάφορες συνθήκες φωτισμού και μέσω διαφόρων υλικών εξασθένησης, συμπεριλαμβανομένου του σκούρου γυαλιού. Επιπλέον, το ενσωματωμένο φίλτρο UV-IR επιτρέπει την ακριβή αίσθηση περιβαλλοντικού φωτός και τη συσχετισμένη αίσθηση θερμοκρασίας χρώματος.
Η λειτουργία εγγύτητας και χειρονομιών είναι εργοστασιακά ρυθμισμένη και βαθμονομημένη σε απόσταση ανίχνευσης εγγύτητας 100 mm χωρίς να απαιτείται βαθμονόμηση από τον πελάτη. Η ανίχνευση χειρονομιών χρησιμοποιεί τέσσερις κατευθυντικές φωτοδιόδους, ενσωματωμένες με φίλτρο αποκλεισμού ορατού φωτός, για την ακριβή αίσθηση απλών χειρονομιών ΠΑΝΩ-ΚΑΤΩ-ΔΕΞΙΑ-ΑΡΙΣΤΕΡΑ ή πιο σύνθετων χειρονομιών. Η προσθήκη φακών μικρο-οπτικής εντός της μονάδας παρέχει υψηλή απόδοση μετάδοσης και λήψης υπέρυθρης ενέργειας. Ένα εσωτερικό μηχάνημα κατάστασης επιτρέπει στη συσκευή να τεθεί σε κατάσταση χαμηλής κατανάλωσης μεταξύ των μετρήσεων RGBC, εγγύτητας και χειρονομιών, παρέχοντας πολύ χαμηλή κατανάλωση ενέργειας.
APDS-9960, Ψηφιακός αισθητήρας εγγύτητας, περιβαλλοντικού φωτός, RGB και χειρονομιών
Χαρακτηριστικά
Αισθητήρας φωτός RGBC, ανιχνευτής εγγύτητας και χειρονομιών με IR LED σε μια οπτική μονάδα
Μικρό μέγεθος πακέτου: L3.94 x W2.36 x H1.35 mm
Διασύνδεση I2C συμβατή με ειδική ακίδα διακοπής
Υψηλή ευαισθησία που επιτρέπει τη λειτουργία πίσω από σκούρο γυαλί
Αίσθηση φωτός RGBC με ενσωματωμένο φίλτρο UV-IR Block
Γεωμετρικά διατεταγμένες φωτοδιόδους RGBC που παρέχουν ομοιόμορφη γωνιακή απόκριση
Βαθμονομημένο σε απόσταση ανίχνευσης 100 mm, εξαλείφοντας τη βαθμονόμηση του τελικού προϊόντος από τον πελάτη
Τέσσερις ξεχωριστές φωτοδιόδους ευαίσθητες σε διαφορετικές κατευθύνσεις
Αίσθηση εγγύτητας και χειρονομιών με ενσωματωμένο φίλτρο αποκλεισμού ορατού φωτός
Πατενταρισμένο σχέδιο ασπίδας που ελαχιστοποιεί τη διασταύρωση εγγύτητας
Ενσωματωμένος οπτικός φακός που ευθυγραμμίζει τη δέσμη IR LED και βελτιώνει την ευαισθησία της φωτοδιόδου.
Χαμηλή κατανάλωση ενέργειας: 1,0 µA τυπική σε κατάσταση αναστολής λειτουργίας
Εφαρμογές
Έλεγχος οπίσθιου φωτισμού οθόνης
Αίσθηση συσχετισμένης θερμοκρασίας χρώματος
Απενεργοποίηση οθόνης αφής κινητού τηλεφώνου
Απενεργοποίηση οθόνης αφής ψηφιακής κάμερας
Αντικατάσταση μηχανικού διακόπτη
Ανίχνευση χειρονομιών
APDS-9960
Κατάσταση κύκλου ζωής
Απαρχαιωμένο
Τύπος αισθητήρα: Αισθητήρας εγγύτητας
Μέγιστη συχνότητα μεταγωγής: 400 kHz
Μέγιστη τάση εξόδου: 3,8 V
Επαγωγική απόσταση: 100mm
Λειτουργία διακόπτη Αριθμός
Τύπος εξόδου: Ανοιχτό κύκλωμα αποστράγγισης
Τύπος εγκατάστασης: Τσιπ συγκόλλησης
Αριθμός ακίδων: 8
Μέγιστο ρεύμα τροφοδοσίας: 250 μA
Μέγεθος: 3,94 x 2,36 x 1,35 mm
Ύψος: 1,35mm
Μήκος: 3,94mm
Ελάχιστη τάση τροφοδοσίας λειτουργίας: 2,4 V
Μέγιστη τάση τροφοδοσίας λειτουργίας: 3,6 V
Ελάχιστη θερμοκρασία λειτουργίας: -30 °C
Πλάτος: 2,36mm
Μέγιστη θερμοκρασία λειτουργίας: +85 °C
Προδιαγραφές:
| Τύπος αισθητήρα |
Αισθητήρας εγγύτητας |
| Μέγιστη συχνότητα μεταγωγής |
400 kHz |
| Μέγιστη τάση εξόδου |
3.8V |
| Επαγωγική απόσταση |
100mm |
