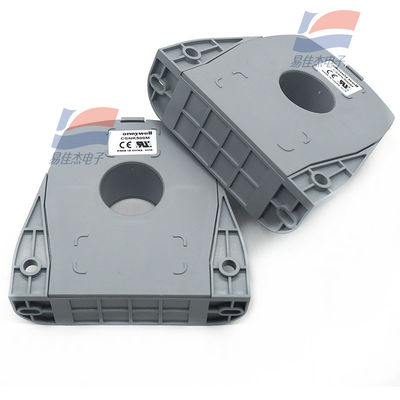

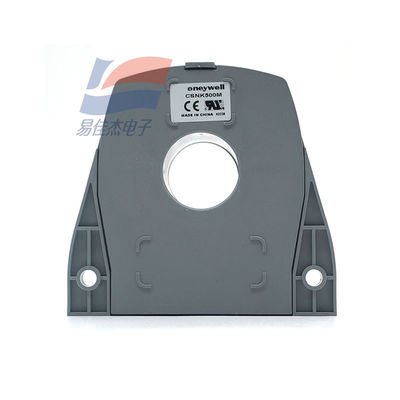

YJJ CSNK500M 500A. T rms Hall Current Sensor Χρησιμοποιείται στο πεδίο των οργάνων

Περιγραφή προϊόντος:

Ο αισθητήρας ρεύματος Hall YJJ CSNK500M 500A. T rms χρησιμοποιείται στον τομέα των οργάνων

Χαρακτηριστικά:

Ο αισθητήρας ρεύματος κλειστού βρόχου CSNK500M μετράται με βάση το φαινόμενο μαγνητοαντίστασης ή το φαινόμενο Hall και τη μέθοδο μηδενικής ισορροπίας ή μηδενικής μαγνητικής ροής. Η μαγνητική ροή στον πυρήνα του αισθητήρα θα ελέγχεται πάντα στο μηδέν. Η ροή που απαιτείται για την εξισορρόπηση της μηδενικής ροής είναι ίση με την πρωτεύουσα ροή μέσω του αγωγού πολλαπλασιαζόμενη με την αναλογία των πρωτευόντων προς τους δευτερεύοντες στροφές. Η έξοδος του αισθητήρα ρεύματος κλειστού βρόχου είναι ανά πάσα στιγμή ίση με το πρωτεύον ρεύμα διαιρούμενο με τον αριθμό των δευτερευόντων πηνίων. Αυτό το ρεύμα μπορεί να εκφραστεί ως τάση σε μια αντίσταση.

Χαρακτηριστικά προϊόντος

Ανίχνευση ρεύματος έως 1275 A (ανάλογα με τη λίστα προϊόντων)

Μέτρηση εναλλασσόμενου, συνεχούς και παλμικού ρεύματος

Πολύ ανταγωνιστικό κόστος απόδοσης

Γρήγορη απόκριση

Υψηλή ικανότητα υπερφόρτωσης

Εξαιρετική ηλεκτρική μόνωση μεταξύ πρωτευόντων και δευτερευόντων κυκλωμάτων

Εύρος βιομηχανικής θερμοκρασίας λειτουργίας

Μικρό και ελαφρύ

Τυπικές εφαρμογές πιθανών προϊόντων

Μεταβλητή κίνηση ταχύτητας

Προστασία από υπερβολικό ρεύμα

Ανιχνευτής σφάλματος γείωσης

Σύστημα ελέγχου ανάδρασης κυκλώματος

Το ρομπότ

UPS και τηλεπικοινωνιακή ισχύς

Πηγή ισχύος συγκόλλησης

Αυτοκίνητο - σύστημα διαχείρισης μπαταρίας

Μετρητής ισχύος

Παράμετροι απόδοσης προϊόντος

Τύπος εξόδου ρεύμα

Συνεχές ρεύμα 1000 A

Το ρεύμα λειτουργίας των 25 ° C, 500 A RMS

Ρεύμα τροφοδοσίας 20 mA + έξοδος

Τάση τροφοδοσίας 15,0 Vdc έως 18,0 Vdc

Ρεύμα πόλωσης< 0,2ma

Μετατόπιση ρεύματος πόλωσης< 0,3ma

Η αντίσταση του πηνίου είναι 50 Ohm

Χρόνος απόκρισης< 1 s

Στροφές πηνίου 5000

Η ονομαστική έξοδος είναι 100 mA

Θερμοκρασία λειτουργίας στους 40 ° C έως 85 ° C [στους 40 ° F έως 185 ° F]

Θερμοκρασία αποθήκευσης και 40 ° C έως 90 ° C [στους 40 ° F έως 194 ° F]

Η ελάχιστη αντίσταση είναι 0 Ohm και η μέγιστη αντίσταση είναι 75 Ohm

Υλικό περιβλήματος γυαλιού γεμάτο PBT (ul94-v0)

Η βασική επιτροπή

Τύπος εξόδου Molex (τρία κανάλια)

Ακρίβεια + / - 0,5%

Προδιαγραφές:
