Περιγραφή προϊόντος:

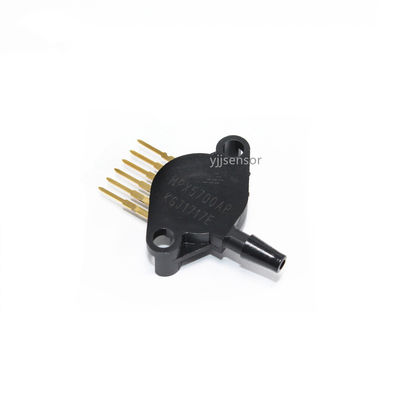

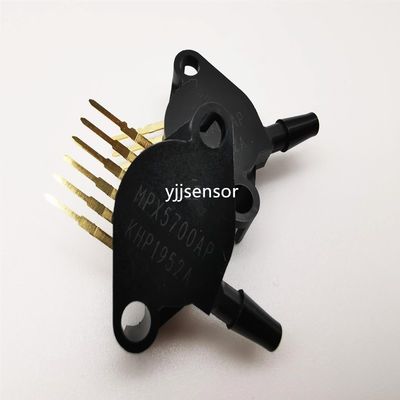

Ο αισθητήρας απόλυτης πίεσης υψηλής ακρίβειας YJJ MPX5700AP με εύρος 15 έως 700 KPa χρησιμοποιείται στον βιομηχανικό έλεγχο

Χαρακτηριστικά:

Το MPX5700AP είναι ένας αισθητήρας απόλυτης πίεσης υψηλής ακρίβειας που κυκλοφόρησε από την NXP. Χρησιμοποιεί τεχνολογία μετρητή καταπόνησης πυριτίου ενός τσιπ και είναι κατάλληλο για βιομηχανικές και καταναλωτικές ηλεκτρονικές εφαρμογές. Ακολουθούν οι βασικές του παράμετροι και οι τυπικές περιγραφές εφαρμογών:
Βασικές παράμετροι
‌Εύρος μέτρησης‌: 15 kPa έως 700 kPa (απόλυτη πίεση)
Τάση τροφοδοσίας: 4.75VDC έως 5.25VDC
Σήμα εξόδου: Αναλογική τάση (0.2V έως 4.7V), γραμμικά ανάλογη με τις αλλαγές πίεσης
Εύρος θερμοκρασίας: Θερμοκρασία λειτουργίας -40°C έως 125°C, με ακρίβεια ±2.5% εντός του εύρους 0°C έως 85°C.
Χρόνος απόκρισης: 1ms (γρήγορη απόκριση)
Μορφή συσκευασίας: Συσκευασία 6 ακίδων SIP (single in-line package), με περίβλημα εποξειδικής ρητίνης για ενίσχυση της μηχανικής αντοχής.
Τυπική εφαρμογή
‌Ηλεκτρονικά αυτοκινήτων‌
Παρακολούθηση πίεσης πολλαπλής εισαγωγής κινητήρα
Ανίχνευση πίεσης αέρα συστήματος πέδησης
Σύστημα ελέγχου εξάτμισης καυσίμου (EVAP)
Βιομηχανικός έλεγχος
Ανατροφοδότηση πίεσης αέρα συμπιεστή
Έλεγχος πνευματικής βαλβίδας
Παρακολούθηση πίεσης αέρα HVAC
Ιατρικός εξοπλισμός
Διαχείριση πίεσης αεραγωγών αναπνευστήρα
Παρακολούθηση πίεσης υγρών μηχανής αιμοκάθαρσης
Ηλεκτρονικά καταναλωτή
Υψόμετρο UAV (υπολογισμός υψομέτρου με βάση την ατμοσφαιρική πίεση)
Ανίχνευση πίεσης αγωγών σε επιστημονικά πειράματα
Χαρακτηριστικά σχεδιασμού
‌Αντιστάθμιση θερμοκρασίας‌: Ενσωματωμένος αισθητήρας θερμοκρασίας στο τσιπ, αυτόματη διόρθωση σφάλματος μετατόπισης θερμοκρασίας ‌
Χαμηλή κατανάλωση ενέργειας: Η τυπική κατανάλωση ενέργειας είναι 0.06W (τροφοδοσία 5V)
Αντι-υπερφόρτωση: Ικανό να αντέχει μέγιστη υπερπίεση 2800 kPa.

Πομπός αισθητήρα πίεσης MPX5700AP

ΜΕΓΙΣΤΕΣ ΒΑΘΜΟΛΟΓΙΕΣ(1)

Παράμετροι Σύμβολο Τιμή Μονάδα

Μέγιστη πίεση(2) (P2 _ 1 Ατμόσφαιρα) P1max 2800 kPa

Θερμοκρασία αποθήκευσης Tstg –40 έως +125 °C

Θερμοκρασία λειτουργίας TA –40 έως +125 °C

ΣΗΜΕΙΩΣΕΙΣ:

1. Οι μέγιστες βαθμολογίες ισχύουν μόνο για τη θήκη 867. Η παρατεταμένη έκθεση στα καθορισμένα όρια μπορεί να προκαλέσει μόνιμη ζημιά ή υποβάθμιση στη συσκευή.

2. Αυτός ο αισθητήρας έχει σχεδιαστεί για εφαρμογές όπου το P1 είναι πάντα μεγαλύτερο ή ίσο του P2. Το P2 μέγιστο είναι 500 kPa.

ΛΕΙΤΟΥΡΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (VS = 5.0 Vdc, TA = 25°C εκτός εάν σημειώνεται διαφορετικά, P1 > P2. Απαιτείται κύκλωμα αποσύνδεσης που φαίνεται στο Σχήμα 4 για την εκπλήρωση των ηλεκτρικών προδιαγραφών.)

Προδιαγραφές:

Πίεση εργασίας

15 έως 70kPa (2.18 - 101.53 PSI)
