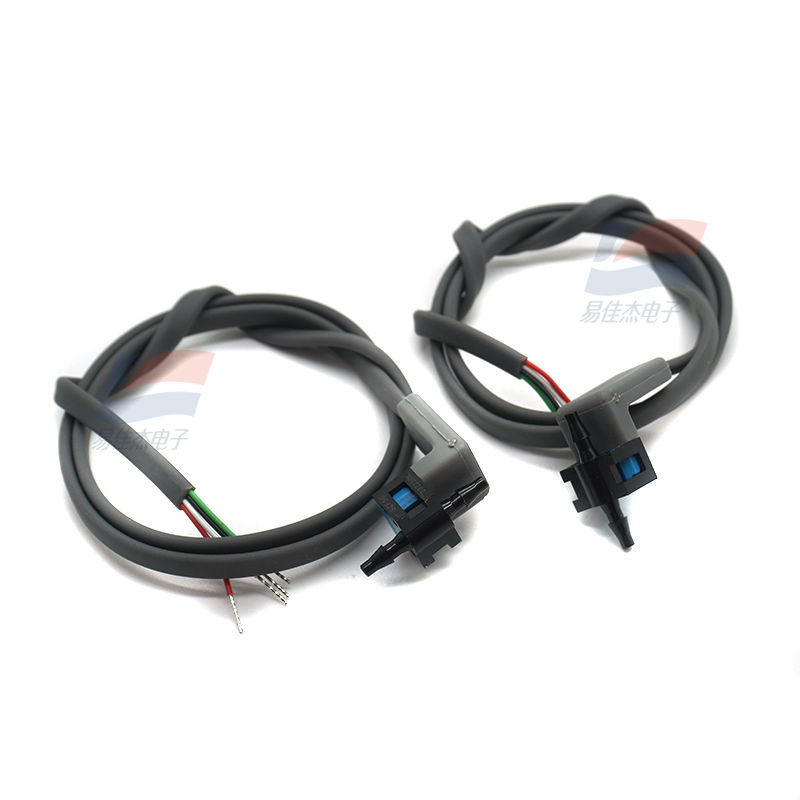

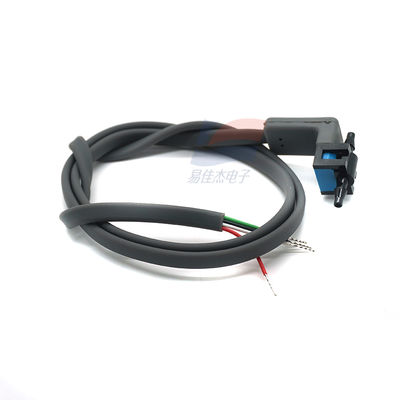

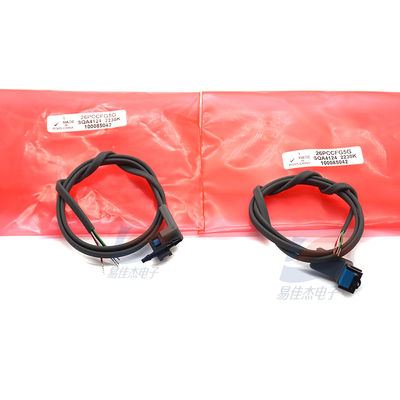

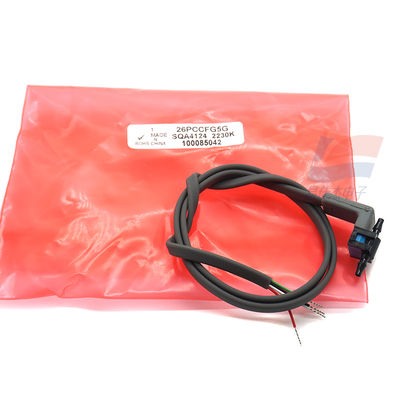

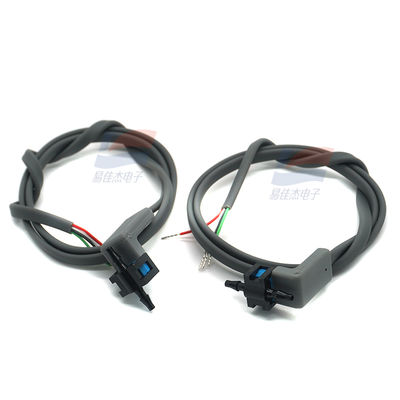

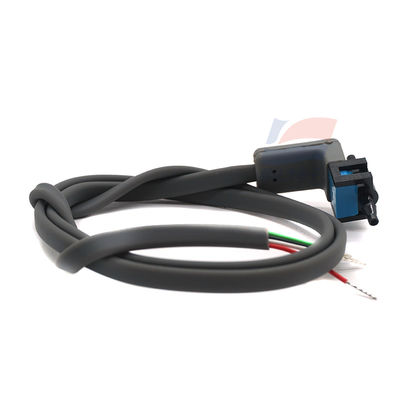

26PCCFG5G Πίνακα αισθητήρες πίεσης DIP πακέτο μέσα από τρύπα

Αισθητήρες Πίεσης Επιφανειακής Συναρμολόγησης 26PCCFG5G, Πακέτο DIP, Διάτρητοι

Μικροσκοπικοί Αισθητήρες Ροής Χαμηλής Πίεσης
Η σειρά 26PC Miniature Low Pressure Flow-Through Sensors διαθέτει αποδεδειγμένη τεχνολογία ανίχνευσης που χρησιμοποιεί ένα εξειδικευμένο
πιεζοαντιστατικό μικροκατεργασμένο στοιχείο ανίχνευσης για να προσφέρει υψηλή απόδοση, αξιοπιστία και ακρίβεια.
Κάθε αισθητήρας περιέχει τέσσερα ενεργά πιεζοαντιστατικά στοιχεία σε μια διαμόρφωση γέφυρας Wheatstone. Όταν εφαρμόζεται πίεση,
η αντίσταση αλλάζει και παρέχει ένα σήμα εξόδου σε mV ανάλογο με την πίεση εισόδου.
Ο σχεδιασμός κυκλώματος γέφυρας Wheatstone χαμηλής ισχύος, αντισταθμισμένος, μη ενισχυμένος προσφέρει εύρη ανίχνευσης από 1 psi έως 100 psi
σε μια ποικιλία τύπων θυρών πίεσης και διαμορφώσεων τερματισμού. Η έξοδος mV είναι διαθέσιμη τόσο σε αρνητική όσο και σε θετική
τάση.
Επισκεφθείτε τη διεύθυνση www.honeywell.com/sensing για να κατεβάσετε τρισδιάστατα σχέδια CAD σε μορφή IGES και STEP, και δισδιάστατα σχέδια σε PDF
μορφή.
Αυτοί οι αισθητήρες προορίζονται για χρήση με μέσα συμβατά με πλαστικά και στεγανοποιήσεις μέσων που καθορίζονται στην Ονοματολογία
και Οδηγό Παραγγελιών (βλέπε Εικόνα 2). (Τα δισδιάστατα σχέδια παρέχουν επίσης πληροφορίες για το πλαστικό περίβλημα και το υλικό της θύρας.) Είναι σχεδιασμένα
και κατασκευασμένα σύμφωνα με τα πρότυπα ISO 9001.

Προδιαγραφές:
