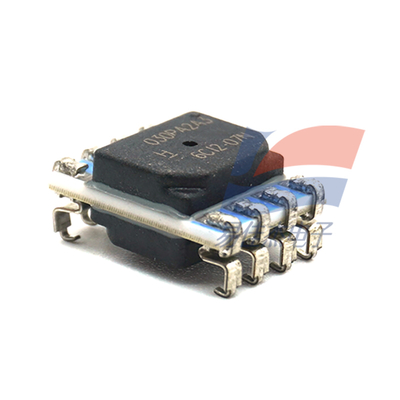

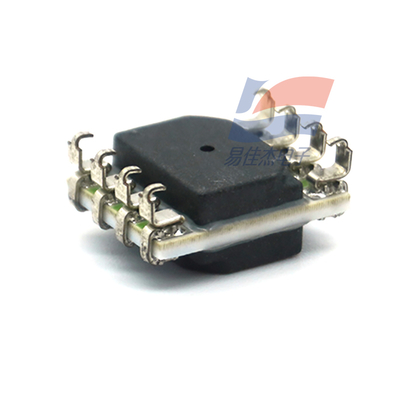

YJJ HSCMRRN001ND2A3 Μικροπίεση HSC υψηλής ακρίβειας πυριτικό κεραμικό αισθητήρα πίεσης 1 σε H2O για ιατρική χρήση

Περιγραφή Προϊόντος:

YJJ HSCMRRN001ND2A3 Micro Pressure HSC Αισθητήρας Πίεσης Σιλικόνης Κεραμικού Υψηλής Ακρίβειας 1 in H2O για Ιατρική Χρήση

Χαρακτηριστικά:

Η σειρά HSC (υψηλής ακρίβειας σιλικόνης κεραμικού) των προϊόντων μικρο-πίεσης TruStability διαθέτει υψηλή ευαισθησία και χαρακτηριστικά υψηλής υπερπίεσης και πίεσης θραύσης - αυτά τα τρία χαρακτηριστικά απόδοσης σπάνια βρίσκονται στο ίδιο προϊόν. Αυτή η τεχνολογία μπορεί να προστατεύσει τον αισθητήρα χωρίς να επηρεάζει την ικανότητά του να ανιχνεύει εξαιρετικά μικρές αλλαγές πίεσης, και μπορεί επίσης να ξεπεράσει την επίδραση ορισμένων περιβαλλοντικών παραγόντων (όπως η θερμοκρασία, η υγρασία, κ.λπ.) για να διατηρήσει την ανθεκτικότητα. Παράμετροι προδιαγραφών

I. Εισαγωγή Προϊόντος

Το προϊόν μικρο-πίεσης TruStability σειράς HSC (υψηλής ακρίβειας σιλικόνης κεραμικού) διαθέτει υψηλή ευαισθησία και χαρακτηριστικά υψηλής υπερπίεσης και πίεσης θραύσης - αυτά τα τρία χαρακτηριστικά απόδοσης σπάνια βρίσκονται στο ίδιο προϊόν. Αυτή η τεχνολογία μπορεί να προστατεύσει τον αισθητήρα χωρίς να επηρεάζει την ευαισθησία εξαιρετικά μικρών αλλαγών πίεσης, και μπορεί επίσης να ξεπεράσει την επίδραση ορισμένων περιβαλλοντικών παραγόντων (όπως η θερμοκρασία, η υγρασία, κ.λπ.) για να διατηρήσει την ανθεκτικότητα.

Μετά από μακροχρόνια ή ακραία θερμοκρασιακή χρήση του αισθητήρα μικρο-πίεσης TruStability, εξακολουθεί να αποδίδει καλύτερα από οποιαδήποτε παρόμοια προϊόντα αισθητήρων στη βιομηχανία όσον αφορά τη σταθερότητα. Αυτή η σειρά μπορεί να ελαχιστοποιήσει τις απαιτήσεις βαθμονόμησης του συστήματος, να βελτιστοποιήσει την απόδοση του συστήματος και να μειώσει τις απαιτήσεις συντήρησης ή αντικατάστασης κατά τη διάρκεια της διάρκειας ζωής του αισθητήρα, υποστηρίζοντας αποτελεσματικά την κανονική λειτουργία του συστήματος. Για τους αισθητήρες πίεσης, η διατήρηση υψηλής σταθερότητας στο απαιτούμενο εύρος μικρο-πίεσης είναι πολύ δύσκολη. Συνήθως, οι αισθητήρες πίεσης είναι επιρρεπείς σε ζημιές σε συνθήκες υψηλής πίεσης όταν χρησιμοποιούνται σε εφαρμογές μικρο-πίεσης. Ο αισθητήρας μικρο-πίεσης TruStability χρησιμοποιεί την κατοχυρωμένη τεχνολογία της Honeywell, η οποία μπορεί να διατηρήσει κορυφαία σταθερότητα στη βιομηχανία ακόμη και σε συνθήκες υπερπίεσης.

Αυτή η νέα σειρά αισθητήρων μπορεί να διαβάσει την πίεση εντός του καθορισμένου εύρους μικρο-πίεσης πλήρους κλίμακας (±2,5 mbar έως ±40 mbar [±1 inH2O έως ±30 inH2O]) και να επιτύχει ψηφιακή ή αναλογική έξοδο, παρέχοντας υποστήριξη για πολλές βιομηχανικές και ιατρικές εφαρμογές:

Βιομηχανικές εφαρμογές HVAC (θέρμανση, εξαερισμός και κλιματισμός): συμπεριλαμβανομένων συστημάτων ελέγχου VAV (μεταβλητού όγκου αέρα), στατικής πίεσης αγωγού, ανίχνευσης απόφραξης φίλτρων HVAC, πομπών HVAC και ποιότητας αέρα εσωτερικών χώρων. Ιατρικές εφαρμογές: συμπεριλαμβανομένων αναπνευστήρων, μηχανημάτων αναισθησίας, σπειρομέτρων, νεφελοποιητών και ελέγχου πίεσης αέρα εσωτερικών χώρων νοσοκομείων.

Η Honeywell παρέχει το κορυφαίο στη βιομηχανία συνολικό εύρος σφάλματος (TEB), το οποίο είναι ο πιο ολοκληρωμένος, ακριβής και ουσιαστικός δείκτης μέτρησης. Διασφαλίζει την ακρίβεια του αισθητήρα στην περιοχή θερμοκρασίας από 0 ℃ έως 50 ℃ ή -20 ℃ έως 85 ℃, αντισταθμίζοντας τα σφάλματα του συστήματος. Επομένως, οι πελάτες μπορούν να χρησιμοποιήσουν τον αισθητήρα γρήγορα και εύκολα σε εφαρμογές, χωρίς να χρειάζεται πλέον να υπολογίζουν το συνολικό σφάλμα αθροίζοντας μεμονωμένα σφάλματα. Το συνολικό εύρος σφάλματος της σειράς HSC είναι ±1 %FSS. Το συνολικό εύρος σφάλματος όχι μόνο επιτρέπει στους πελάτες να εξαλείψουν την ανάγκη για μεμονωμένες δοκιμές και βαθμονόμηση αισθητήρων, να βελτιώσουν τον χρόνο και τη διαδικασία κατασκευής, να διασφαλίσουν την ακρίβεια και την ποιότητα του συστήματος, να βελτιστοποιήσουν τον χρόνο λειτουργίας του συστήματος, αλλά και διασφαλίζει εξαιρετική εναλλαξιμότητα (όσον αφορά την ακρίβεια, ελαχιστοποιώντας τις αλλαγές μεταξύ συσκευών).

Χαρακτηριστικά των αισθητήρων πίεσης τύπου μικρο-πίεσης TruStability:

Κορυφαία ακρίβεια στη βιομηχανία, έως και ±0,25% FSS BFSL (full-scale best-fit straight line), μειώνοντας τις απαιτήσεις λογισμικού για τη διόρθωση σφαλμάτων συστήματος, ελαχιστοποιώντας τον χρόνο σχεδιασμού συστήματος, υποστηρίζοντας την ακρίβεια του συστήματος και τις απαιτήσεις εγγύησης, βελτιστοποιώντας τον χρόνο λειτουργίας του συστήματος.

Χαρακτηριστικά υψηλής πίεσης θραύσης, έως και 415 inH2O (1034 mbar) ή περισσότερο, επιτρέποντας στον αισθητήρα να διατηρεί υψηλή ευαισθησία σε διάφορες περιβαλλοντικές αλλαγές, ικανός να μετρά εξαιρετικά μικρές αλλαγές πίεσης και απλοποιώντας τη διαδικασία σχεδιασμού για τους πελάτες.

Εύρος υψηλής πίεσης λειτουργίας, έως και 135 inH2O (336 mbar) ή περισσότερο, επιτρέποντας στους αισθητήρες εξαιρετικά χαμηλής πίεσης να λειτουργούν συνεχώς και αποτελεσματικά εντός του εύρους πίεσης βαθμονόμησης.

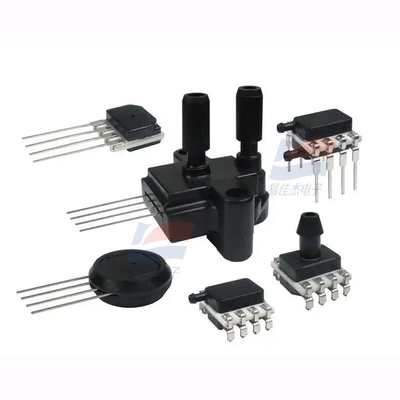

Μοναδιαίος και ευέλικτος σχεδιασμός, με διάφορους τύπους συσκευασίας (που διαθέτουν επίσης κορυφαία σταθερότητα στη βιομηχανία), θύρες πίεσης και προαιρετικά εξαρτήματα, απλοποιώντας την εργασία ενσωμάτωσης εφαρμογών των κατασκευαστών εξοπλισμού.

Επεξεργασία σήματος επί του σκάφους, επιτρέποντας στις πλακέτες PCB να μην απαιτούν τη συναρμολόγηση εξαρτημάτων επεξεργασίας σήματος, μειώνοντας το κόστος και απλοποιώντας τη διαδικασία παραγωγής για τους πελάτες. Η ευελιξία της κατεύθυνσης εγκατάστασης επιτρέπει στους πελάτες να τοποθετήσουν τον αισθητήρα στην βέλτιστη θέση εντός του συστήματος, μειώνοντας την επίδραση της απόκλισης θέσης και ενισχύοντας την ευελιξία στην εφαρμογή.

Η μη ευαισθησία στις δονήσεις μειώνει την ευαισθησία σε συγκεκριμένες δονήσεις εφαρμογής κατά τη διάρκεια αλλαγών πίεσης, ελαχιστοποιώντας το σφάλμα στις ενδείξεις πίεσης.

Η ενσωματωμένη ενίσχυση, αντιστάθμιση και βαθμονόμηση επιτρέπουν στις πλακέτες PCB των χρηστών να λειτουργούν χωρίς πρόσθετα εξαρτήματα επεξεργασίας σήματος, μειώνοντας το μέγεθος της πλακέτας PCB και εξοικονομώντας κόστος που σχετίζεται με εξαρτήματα (όπως αγορά, απόθεμα, συναρμολόγηση, κ.λπ.).

Η εσωτερική διαγνωστική λειτουργία ενισχύει την αξιοπιστία του συστήματος.

Εξαιρετικά χαμηλή κατανάλωση ενέργειας μικρότερη από 10 mW (τυπική τιμή) μειώνει την κατανάλωση ενέργειας, παρατείνει τη διάρκεια ζωής της μπαταρίας και βελτιώνει την ενεργειακή απόδοση.

14-bit ψηφιακή έξοδος συμβατή με I2C ή SPI (τουλάχιστον 12-bit ανάλυση πίεσης), βελτιώνοντας την απόδοση μειώνοντας τις απαιτήσεις μετατροπής και αλληλεπιδρώντας απευθείας με μικροεπεξεργαστές ή μικροελεγκτές.

Παρέχει επίσης αναλογική έξοδο.

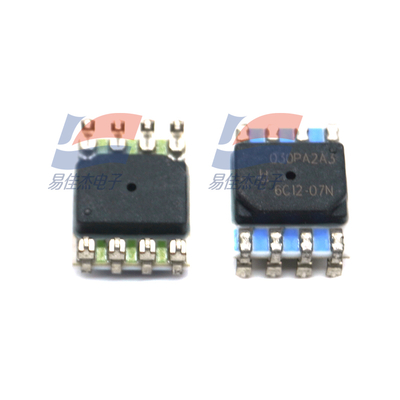

Μικροσκοπική συσκευασία 10 mm x 10 mm [0,39 in x 0,39 in], με πολύ μικρό μέγεθος συσκευασίας σε σύγκριση με τους αισθητήρες πίεσης που είναι τοποθετημένοι σε πλακέτα κυκλώματος, καταλαμβάνοντας λιγότερο χώρο στην πλακέτα PCB και διευκολύνοντας την τοποθέτηση σε πυκνά κατοικημένες πλακέτες PCB ή μικρές συσκευές.

Διαθέσιμη προσαρμοσμένη βαθμονόμηση: επιτρέποντας στις πλακέτες PCB να λειτουργούν χωρίς πρόσθετα εξαρτήματα επεξεργασίας σήματος, μειώνοντας το μέγεθος της πλακέτας PCB και εξοικονομώντας κόστος που σχετίζεται με εξαρτήματα (όπως αγορά, απόθεμα, συναρμολόγηση, κ.λπ.).

Αναλογική έξοδος αναλογίας. παρέχει επίσης 14-bit ψηφιακή έξοδο συμβατή με I2C ή SPI (τουλάχιστον 12-bit ανάλυση πίεσης).

Συμμορφώνεται με τα πρότυπα RoHS

Προστατεύεται από πολλαπλά παγκόσμια διπλώματα ευρεσιτεχνίας

Αυτή η σειρά αισθητήρων επεκτείνει τη σειρά προϊόντων αισθητήρων πίεσης χαμηλής πίεσης στο TruStability που κυκλοφόρησε το 2009 (60 mbar έως 10 bar [1 psi έως 150 psi]) και τη σειρά προϊόντων αισθητήρων πίεσης χωρίς αντιστάθμιση/χωρίς ενίσχυση που κυκλοφόρησε τον Ιούλιο του 2011 (60 mbar έως 10 bar [1 psi έως 150 psi]).

Δυναμικά πεδία εφαρμογής

Ιατρικά:

● Αναπνευστικός εξοπλισμός

● Αναλυτής αίματος

● Εξοπλισμός αιμοκάθαρσης

● Γεννήτρια οξυγόνου

● Αναπνευστήρας

● Μηχανή άπνοιας ύπνου

● Μηχανή αναισθησίας

● Μέτρο πνευμονικής λειτουργίας

● Νεφελοποιητής

● Έλεγχος πίεσης αέρα εσωτερικών χώρων νοσοκομείου

Βιομηχανικά:

● Σύστημα ελέγχου VAV (Μεταβλητός Όγκος Αέρα)

● Στατική πίεση αεραγωγού

● Όργανο ροής αερίου

● Οθόνη ροής αερίου

● Χρωματογράφος αερίου

● Πνευματικός ελεγκτής

● Βαρόμετρο

● Όργανο βαθμονόμησης ροής

● Επιστήμη της ζωής

● Ανιχνευτής απόφραξης φίλτρων HVAC (Θέρμανση, Εξαερισμός και Κλιματισμός)

● Πομπός HVAC

● Ποιότητα αέρα εσωτερικών χώρων

Προδιαγραφές:
