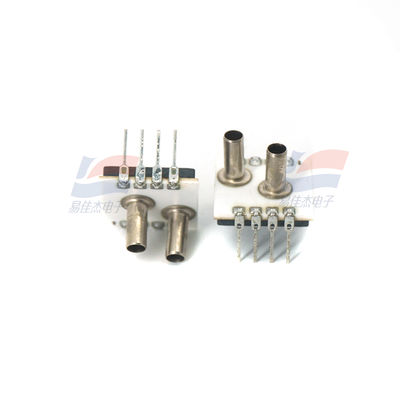

YJJ HPSAC3000 010M-D-S Δύο σωλήνες αισθητήρα πίεσης σταθερού ρεύματος 1Kpa χρησιμοποιείται σε συστήματα HVAC

Περιγραφή προϊόντος:

Ο αισθητήρας πίεσης σταθερού ρεύματος YJJ HPSAC3000 010M-D-S Dual-Tube 1Kpa χρησιμοποιείται σε συστήματα HVAC

Χαρακτηριστικά:

Η υψηλή απόδοση και η υψηλή ακρίβεια επιτρέπουν τη χρήση αυτού του αισθητήρα σε πολλές εφαρμογές και ο συμπαγής και βολικός σχεδιασμός του είναι εξαιρετικά κατάλληλος για χρήστες παραγωγής.

Ο αισθητήρας πίεσης HPSAC 3000 είναι εγκατεστημένος σε ένα κεραμικό υπόστρωμα πάχους 1 mm, με έναν ή δύο σωλήνες πίεσης. Εκτυπώνονται στο υπόστρωμα

Αντιστάσεις παχιάς μεμβράνης υποβάλλονται σε επεξεργασία λέιζερ ξεχωριστά για να παρέχουν αντιστάθμιση θερμοκρασίας και βαθμονόμηση μηδενικού σημείου. Μια επιπλέον αντίσταση ρυθμίζεται με βάση το ατομικό...

Το εύρος του αισθητήρα έχει σχεδιαστεί για να παρέχει βολική ενίσχυση αισθητήρα και εξωτερικό διαφορικό ενισχυτή. Το συμβατό μέσο πίεσης για αυτή τη σειρά αισθητήρων

Για ξηρό αέρα ή μη διαβρωτικά αέρια και υγρά.

Το μοντέλο HPSAC 3000 έχει σχεδιαστεί για διέγερση σταθερού ρεύματος. Το εύρος πίεσης ολόκληρης της σειράς είναι από 1 kPa έως 700 kPa.

Χαρακτηριστικά

Διέγερση σταθερού ρεύματος

Εύκολη στη χρήση συσκευασία DIP

Ευρύ εύρος αντιστάθμισης (0 έως 70°C)

Βαθμονόμηση μηδέν

Εφαρμογή OEM υψηλής απόδοσης

Μειωτήρας, εργαλεία μέτρησης και σχετική διαμόρφωση

Εύρος πίεσης από 10 mBar έως 7 Bar (1 kPa - 700 kPa) Εφαρμογή

Ιατρικά όργανα

Αναπνευστήρες

HVAC (Θέρμανση, Εξαερισμός και Κλιματισμός) Έλεγχος διεργασιών

Ανίχνευση διαρροών Πνευματικός έλεγχος

Μετρητής ύψους

Περιγραφή προδιαγραφών

1) Η υπερπίεση αναφέρεται σε μια μεγαλύτερη δύναμη που εφαρμόζεται χωρίς να καταστρέφεται το αισθητήριο στοιχείο.

2) Η πίεση έκρηξης είναι η μεγαλύτερη πίεση που εφαρμόζεται χωρίς να προκαλεί διαρροή ή ζημιά στο αισθητήριο στοιχείο.

3) Το αναλογικό σήμα εξόδου είναι ανάλογο του ρεύματος εισόδου.

4) Η τάση αντιστάθμισης είναι η τάση εξόδου σε μηδενική πίεση.

5) Το εύρος είναι η αλγεβρική διαφορά μεταξύ του εύρους πίεσης πλήρους κλίμακας και της αντιστάθμισης.

6) Τα θερμικά σφάλματα εύρους και αντιστάθμισης υποδεικνύουν τη σημαντική απόκλιση του σήματος του αισθητήρα (εύρος και αντιστάθμιση) καθ' όλη τη διάρκεια της διαδικασίας αντιστάθμισης, σε σύγκριση με την τιμή στους 25°C.

Σε σύγκριση, το εύρος θερμοκρασίας είναι από 0 έως 70°C. Για το εύρος πίεσης όπου p ≤ 100 mbar, αυτή η παράμετρος ορίζεται ως Zmax = 0,5 mV.

7) Η επαναληψιμότητα ορίζεται ως η τυπική απόκλιση του σήματος εξόδου μετά από 10 κύκλους πίεσης.

8) Η μη γραμμικότητα ορίζεται ως η BFSL (καλύτερη ευθεία προσαρμογής) σε ολόκληρο το εύρος πίεσης, μετρημένη στην επάνω πλευρά του καλουπιού στο P1.

9) Συμβατότητα του μέσου: Στη θύρα πίεσης P1: Καθαρό, ξηρό και μη διαβρωτικό αέριο, κατάλληλο για πυρίτιο, Pyrex, RTV, χρυσό,

Κεραμικό Al2O3, εποξειδική ρητίνη, κασσίτερος.

10) Συμβατότητα με μέσα: Στη θύρα πίεσης P2: Μη διαβρωτικά αέρια υπάρχουν για πυρίτιο, Pyrex, RTV, κεραμικό Al2O3, εποξειδική ρητίνη και κασσίτερο.

Ή υγρό

Προδιαγραφές:
