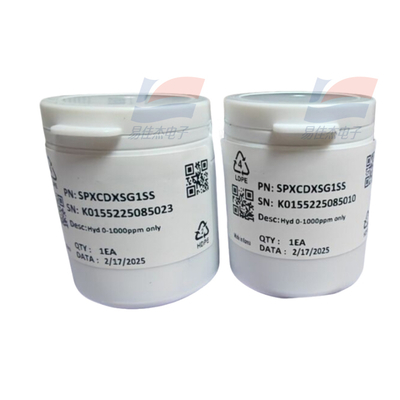

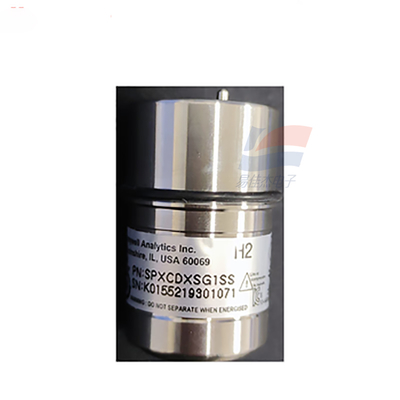

Ο ανιχνευτής αερίου YJJ SPXCDXSG1SS XCD χρησιμοποιείται για όργανα ανίχνευσης εύφλεκτων αερίων

Περιγραφή του προϊόντος:

Ο ανιχνευτής αερίων YJJ SPXCDXSG1SS XCD χρησιμοποιείται για όργανα ανίχνευσης καυσίμων αερίων

Χαρακτηριστικά:

Ο συναγερμός αερίων Sensepoint XCD είναι σταθερή συσκευή εγκατεστημένη σε χώρους όπου υπάρχουν εύφλεκτα, εκρηκτικά ή τοξικά αέρια, που χρησιμοποιείται για την ανίχνευση των συγκεντρώσεων των εύφλεκτων αερίων,τοξικά αέρια και οξυγόνο στον αέραΟ συναγερμός αερίου XCD (που σημαίνει "υπερβαίνει") ενσωματώνει όλα τα πλεονεκτήματα της τεχνολογίας ανίχνευσης αερίου και είναι μια ενημερωμένη έκδοση του ευρέως χρησιμοποιούμενου σταθερού ανιχνευτή αερίου.Η απόδοσή του σε σχέση με το κόστος είναι πολύ ανώτερη από οποιαδήποτε παρόμοια προϊόντα που υπάρχουν..

Τα βασικά στοιχεία του Sensepoint XCD, όπως οι αισθητήρες, υιοθετούν προηγμένες τεχνολογίες και την εφαρμογή της μη διασκορπιστικής τεχνολογίας υπέρυθρου (NDIR),καθιστώντας την ανίχνευση πιο ακριβή και παρέχοντας καλύτερη μακροπρόθεσμη σταθερότηταΤο XCD μπορεί να είναι εξοπλισμένο με διάφορους αισθητήρες, συμπεριλαμβανομένων των αισθητήρων καταλυτικής καύσης, ηλεκτροχημικών και NDIR, στο ίδιο περίβλημα, επιτρέποντάς του να ανιχνεύει ένα ευρύτερο φάσμα αερίων και με περισσότερους τύπους.Συνεπώς, το XCD είναι ευρέως εφαρμοστέο σε γενικούς βιομηχανικούς τομείς όπως το πετρέλαιο, η χημική βιομηχανία, η μεταλλουργία και η κατασκευή, και επιτελείται επίσης καλά σε ορισμένα σκληρά περιβάλλοντα.

Το Sensepoint XCD διαθέτει λειτουργία αυτόματης ένδειξης κατάστασης.

• Όταν δεν υπάρχει συναγερμός και η συσκευή λειτουργεί κανονικά, το φως του πίσω είναι πράσινο.

• Όταν εμφανίζεται σφάλμα, το φως πίσω είναι κίτρινο.

• Όταν ενεργοποιείται συναγερμός, το φως του φεγγαριού είναι κόκκινο.

Περιοχή: 0 - 200 ppm

Πλατφόρμα καθολικού ανιχνευτή

Βασικά χαρακτηριστικά:

n Ακριβής και αξιόπιστη μέτρηση

Ο αισθητήρας χρησιμοποιεί μια σειρά από εξαιρετικά αποτελεσματικές τεχνολογίες (όπως η διάγνωση ασφάλειας των αισθητήρων ReflexTM, η τεχνολογία ανίχνευσης υπέρυθρου CO2 και CH4), με υψηλή ακρίβεια,καλή σταθερότητα και μακρά διάρκεια ζωής.

n Καθαρή και διαισθητική εμφάνιση

Χρησιμοποιεί μεγάλη οθόνη LCD, η οποία εμφανίζει ταυτόχρονα τη συγκέντρωση αερίου σε ψηφιακή μορφή και ένα διάγραμμα με ράβδους, μαζί με πλούσιες οθόνες εικονίδων κατάστασης και πολυχρωματικό φως.

Η εγχείρηση είναι απλή και γρήγορη.

Πλήρης λειτουργία, μη αποσυναρμολόγηση, μη επεμβατική λειτουργία, λειτουργία με μαγνητικές ράβδους, βολική για βαθμονόμηση στο σημείο του οργάνου.

Το περίβλημα είναι ανθεκτικό.

Σύνθεση αλουμινίου ή περιβλήματος από ανοξείδωτο χάλυβα, με ισχυρή αντοχή στη διάβρωση.

Πλούσιο σε λειτουργίες και πρακτικό

Η ίδια εξωτερική δομή εφαρμόζεται σε πολλαπλούς αισθητήρες.τρεις εξόδους ρελέ και δύο εισόδους εισόδου που μπορούν να επεκταθούν για εγκατάσταση τοπικού συναγερμούΜπορεί να εγκατασταθεί με σχέδια συντήρησης και έχει λειτουργία διάγνωσης σφαλμάτων.

n Πλήρης πιστοποίηση ανθεκτικότητας σε έκρηξη

Κατάλληλο για διάφορα βιομηχανικά και μεταλλευτικά περιβάλλοντα στις επικίνδυνες περιοχές ζώνης 1 και ζώνης 2. Έχει λάβει πιστοποιητικά από διάφορους μεγάλους οργανισμούς: GB, CCCF, KTL, ATEX, UL, CSA, IEC.

n Πολλαπλές εξόδους σήματος

Τρία καλώδια 4-20mA βιομηχανική μέθοδος σύνδεσης σήματος ρεύματος πρότυπου (Διαθέσιμη επιλογή Πηγή ή Sink), η οποία μπορεί να συνδεθεί με διάφορους ελεγκτές συναγερμού αερίου, ή PLC, DCS, SCADA και άλλα συστήματα.

2) Όταν υπερβαίνει το φυσιολογικό εύρος, κατά τη διάρκεια της καταστολής (η οποία μπορεί να ρυθμιστεί από τον χρήστη) και όταν εμφανίζεται σφάλμα, διαφέρουν τα σήματα ρεύματος σε διαφορετικά επίπεδα,διευκόλυνση της συλλογής και επεξεργασίας δεδομένων από το σύστημα.

3) Διατίθενται τρεις προγραμματιζόμενοι ρελέ για έξοδο και έξοδο σήματος Modbus RTU bus, κατάλληλοι για διάφορες απαιτήσεις εφαρμογής.

n Εύκολη εγκατάσταση

Η καθολική στήριξη εγκατάστασης έχει σχεδιαστεί και μπορεί να εγκατασταθεί εξ αποστάσεως, καθιστώντας την εγκατάσταση του οργάνου επί τόπου βολική και γρήγορη.

Εύκολο για συντήρηση

Οι αισθητήρες και οι πομποί υιοθετούν εσωτερικά ένα μοντελοποιημένο σχέδιο.καθιστώντας εξαιρετικά εύκολη την αντικατάσταση των εξαρτημάτων επί τόπου.

Τεχνικές προδιαγραφές

Ασύρματο αερίου Sensepoint XCD

Αρχή αισθητήρα

Ηλεκτροχημεία (τοξικά αέρια, οξυγόνο)

Καταλυτική καύση (φλεγόμενο αέριο)

Η τεχνολογία υπέρυθρου (φλεγμονώδη αέρια, CO2)

Ηλεκτρικές παραμέτρους

Ηλεκτρική τροφοδοσία

16VDC - 32VDC (σύστημα 3 καλωδίων)

Κατανάλωση ενέργειας

220mA

Απόδοση προσομοίωσης

Βιομηχανική πρότυπη αναλογική έξοδος 4-20mA

Η πηγή ή το Sink μπορεί να επιλεγεί μέσω του διακόπτη

Προϋπόθεση υπεράκτισης: 22mA

Κατάσταση καταστολής: 2,0 mA ή 4,0 mA (η χρήση μπορεί να ρυθμιστεί)

Εξέλιξη σε περίπτωση βλάβης: μεγαλύτερη από 0,0 mA και μικρότερη από 4,0 mA

Απαιτήσεις καλωδίωσης

Τριπυρηνικό προστατευμένο σύρμα (0,5 - 2,5 mm2, ισοδύναμο 20 - 14 AWG)

Έκδοση ρελέ

3 προγραμματιζόμενα ρελέ με εξόδους (δυνατότητα επαφής: AC 250V/5A)

Ψηφιακή επικοινωνία

Έκδοση RS485 Modbus RTU bus

Τρόπος εμφάνισης

LCD, με τρία χρωματικά φώτα (πράσινο, κίτρινο, κόκκινο)

Παράμετροι μέτρησης

Ακριβότητα

± 2% FSD

Γραμμικότητα

± 5% πληρότητα

Λάθος επαναληψιμότητας

± 2% 6 μήνες

Ζωή των αισθητήρων

Πάνω από 5 χρόνια

Χρόνος απόκρισης

Τ90

Μονάδα μέτρησης

% LEL, % VOL, mg/m3, ppm

Μηχανικές παραμέτρους

Υλικό

Μεταδότης: επίστρωση από αλουμίνιο σε σκόνη ή από ανοξείδωτο χάλυβα 316

Αισθητήρας: 316 ανοξείδωτο χάλυβα

Σημείο εισόδου για εισερχόμενες γραμμές

M20 ή 3⁄4" NPT

Μέγεθος του σχήματος

201mm × 164mm × 99mm

Βάρος

~1,4 κιλά

Περιβαλλοντικές απαιτήσεις

Εργασιακή πίεση

90 έως 110 kPa

Θερμοκρασία λειτουργίας

-40°C έως 65°C

Η υγρασία του περιβάλλοντος

Συνέχεια: 20% - 90% RH (μη συμπυκνωτική)

Διακοπή: 10% - 99% RH (μη συμπυκνωτική)

Πιστοποίηση ανθεκτικότητας σε έκρηξη

GB Exd IIC Τ4

Διεθνής IECEx Ex II 2G EExd IIC T4

ΑΤΕΧΣ ΙΙ 2Γ ΕΕΧΔ ΙΙΚ Τ4

UL & CSA/cULΚλάση I, Div1&2 Ομάδες A,B,C

UL & CSA/cULΚλάση II, Div1&2 Ομάδες E,F,G

KTL (Κορέα) Exd IIC T4

Επίπεδο προστασίας

Διάκριση IP66
