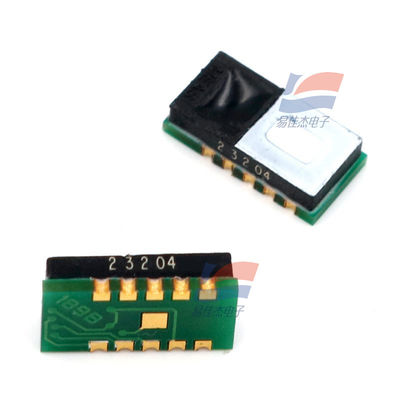

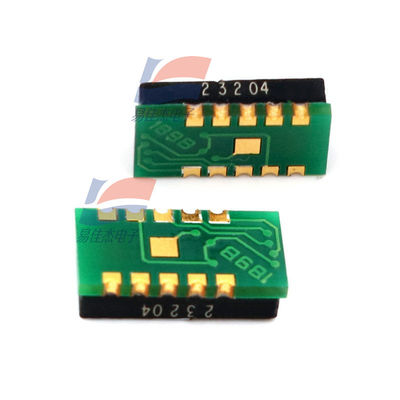

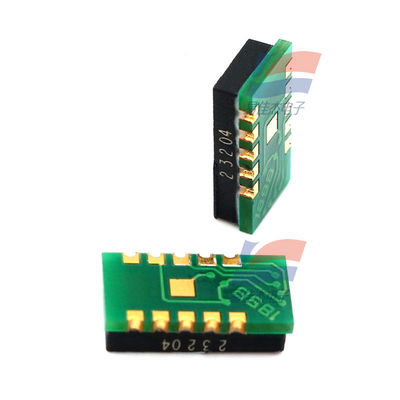

HTU11F Ενσωματωμένος αισθητήρας θερμοκρασίας και υγρασίας Μικροσκοπικό μέγεθος και εξαιρετικά χαμηλή κατανάλωση ενέργειας

HTU11F Ενσωματωμένος αισθητήρας θερμοκρασίας και υγρασίας Μικροσκοπικό μέγεθος και εξαιρετικά χαμηλή κατανάλωση ενέργειας

1Γενική εικόνα:

Η σειρά HTU1x (F) είναι μια μικροσκοπική ψηφιακή σειρά ενσωματωμένων αισθητήρων θερμοκρασίας - υγρασίας.οι μονάδες της σειράς HTU1x (F) παρέχουν ακριβή και αξιόπιστα δεδομένα μέτρησης θερμοκρασίας και υγρασίας για εφαρμογές OEMΟ αισθητήρας ενσωματώνει το αισθητήρα και το κύκλωμα επεξεργασίας σήματος σε μια μικροσκοπική πλακέτα κυκλωμάτων και εκπέμπει ένα πλήρως βαθμονωμένο ψηφιακό σήμα.

2Χαρακτηριστικά:

• Πλήρης εναλλακτικότητα, χωρίς ανάγκη βαθμονόμησης σε τυποποιημένο περιβάλλον.
• Μπορεί να ανακάμψει γρήγορα από μακροχρόνια κατάσταση συμπύκνωσης.
• Κατασκευάζεται από υλικά χωρίς μόλυβδο, κατάλληλα για συγκόλληση με επαναπροσβολή.
• Κάθε αισθητήρας διαθέτει ένα μοναδικό σήμα για την ιχνηλασιμότητα της πηγής παραγωγής.
• Μικροσκοπικό μέγεθος και πολύ χαμηλή κατανάλωση ενέργειας.

3Προδιαγραφές απόδοσης:

• Τετάρτη, 15 Ιανουαρίου 2019
• Περιοχή μέτρησης υγρασίας: 0 έως 100% RH.
• Πεδίο μέτρησης θερμοκρασίας: - 40 έως 105°C.
• Μέγιστη ισχύς: 2,5mW.
• Ακρίβεια μέτρησης υγρασίας: ±3,5%RH (HTU11F) στην περιοχή 10-95%RH.
• Ακριβότητα μέτρησης θερμοκρασίας: ±0,4°C σε θερμοκρασία 25°C.
• Ανάλυση: ανάλυση 12 bit για την υγρασία, 0,05% RH· ανάλυση 14 bit για τη θερμοκρασία, 0,01°C.
• Χρόνος μέτρησης: 110 ms για μέτρηση υγρασίας 12 bit, 210 ms για μέτρηση θερμοκρασίας 14 bit.
• Χρόνος απόκρισης: ο χρόνος απόκρισης για την υγρασία είναι 5 - 10s και ο χρόνος απόκρισης για τη θερμοκρασία είναι 10s.

4Ηλεκτρικά χαρακτηριστικά:

• Η κατανάλωση ρεύματος: Σε συνθήκες T = 25°C και Vdd = 3,3V, η τυπική τιμή είναι 250μA και η μέγιστη τιμή είναι 700μA.
• Διασύνδεση επικοινωνίας: ψηφιακή διεπαφή δύο καλωδίων.

5Ορισμός καρφίτσας:

• Ηλεκτρική γωνία.
• ΔΕΤΑ: Η σειρά δεδομένων, αμφίδρομη.
• ΣΚΚ: Σειριακό ρολόι, είσοδος - μόνο.
• VDD: Ένταξη ισχύος. Ένας πυκνωτής 100nF πρέπει να προστεθεί μεταξύ VDD και GND για αποσύνδεση και φιλτράρισμα.
