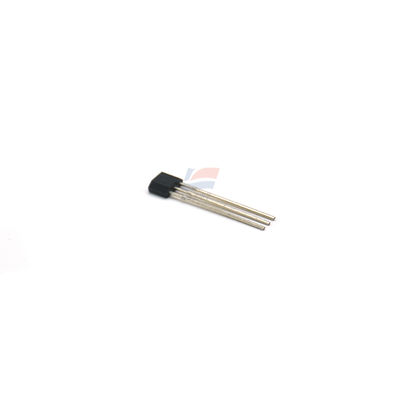

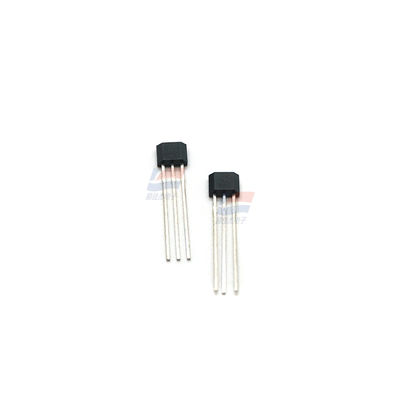

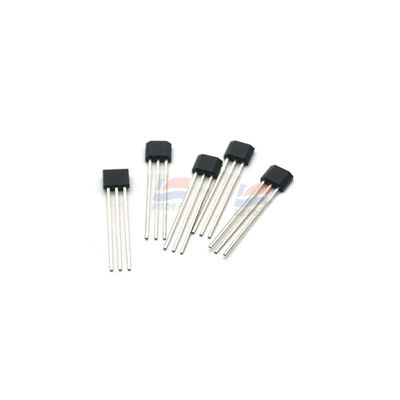

CS3040 Αισθητήρας επιδράσεων Hall Wide Power Supply Voltage Range

CS3040 Αισθητήρας επιδράσεων Hall Wide Power Supply Voltage Range

Σύνθεση του προϊόντος:

Ο αισθητήρας CS3040 Hall - effect αποτελείται από ρυθμιστή τάσης, γεννήτρια τάσης Hall, διαφορικό ενισχυτή, σκανδάλη Schmitt και ανοιχτό στάδιο εξόδου συλλέκτη.

Αρχή λειτουργίας

Η είσοδος είναι η ένταση της μαγνητικής επαγωγής και η έξοδος είναι ένα ψηφιακό σήμα τάσης.για την κατασκευή συσκευών που χρησιμοποιούνται για την παραγωγή ηλεκτρικών συσσωρευτών.

Χαρακτηριστικά του προϊόντος:

• Ευρύ φάσμα τάσης τροφοδοσίας.
• Γρήγορη ταχύτητα αλλαγής, χωρίς στιγμιαίο άγχος.
• Ευρύ φάσμα συχνοτήτων λειτουργίας (DC~100KHz).
• Μεγάλη διάρκεια ζωής, μικρό μέγεθος και εύκολη εγκατάσταση.
• Μπορεί να συνδεθεί άμεσα με τρανζίστορες και λογικά κυκλώματα όπως TTL και MOS.

Περιορισμένες παραμέτρους:

• Η τάση τροφοδοσίας: 4,5V ~ 24V.
• Η ένταση μαγνητικής επαγωγής: απεριόριστη.
• Τρόπο εξόδου: έως 10mA.
• Θερμοκρασία περιβάλλοντος λειτουργίας (τύπου Ι): - 40°C~125°C.
• Θερμοκρασία αποθήκευσης: - 55°C ~ 150°C.

Ηλεκτρικά χαρακτηριστικά (TA = 25°C)

• Έκδοση χαμηλού επιπέδου τάσης: Η τυπική τιμή είναι 0,05V και η μέγιστη τιμή είναι 1,2V όταν Vcc = 4,5V ~ 24V.
• Τρόπο διαρροής εξόδου: Η τυπική τιμή είναι 8μA και η μέγιστη τιμή είναι 12μA όταν το Vo = Vccmax και το VCC είναι ανοικτό κύκλωμα.
• Τρόπο τροφοδοσίας: Η τυπική τιμή είναι 0,12mA ~ 0,14mA.
• Χρόνος άνοδος ισχύος: Η τυπική τιμή είναι 0,12μs όταν Vcc = 12V και RL = 480Ω.
• Χρόνος πτώσης της έκδοσης: Η τυπική τιμή είναι 0,14μs όταν Vcc = 12V και CL = 20pF.
