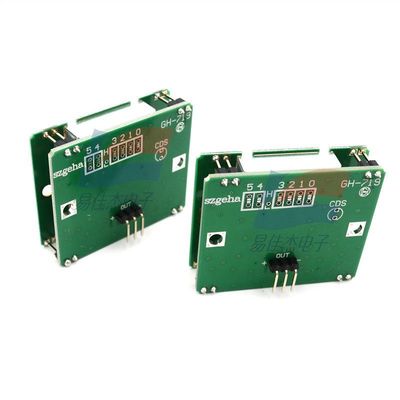

Η μονάδα μετατόπισης αισθητήρα μικροκυμάτων YJJ GH-719 χρησιμοποιεί αρχή ραντάρ Ντόπλερ σε 10,525 GHz

Περιγραφή Προϊόντος:

Μονάδα Μετατόπισης Ανίχνευσης Μικροκυμάτων YJJ GH-719 Χρησιμοποιεί την Αρχή του Δοπλεριανού Ραντάρ στα 10.525 GHz

Χαρακτηριστικά:

Εγχειρίδιο Χρήστη Μονάδας Μετατόπισης Μικροκυμάτων GH-719

Η μονάδα μετατόπισης μικροκυμάτων GH-719 είναι ένας ανιχνευτής κινούμενων αντικειμένων μικροκυμάτων που σχεδιάστηκε με βάση την αρχή του Δοπλεριανού Ραντάρ. Η συχνότητα μικροκυμάτων είναι 10.525 GHz. Μπορεί να λειτουργήσει απευθείας συνδέοντας μια παροχή συνεχούς ρεύματος 6-20V.

Η επεξεργασία σήματος της μονάδας επαγωγικής μετατόπισης μικροκυμάτων GH-719 πραγματοποιείται χρησιμοποιώντας ένα πρόγραμμα μικροϋπολογιστή ενός τσιπ, εξασφαλίζοντας υψηλή αξιοπιστία. Η πλακέτα κυκλώματος διαθέτει 16 επίπεδα ρύθμισης ευαισθησίας και η απόσταση ανίχνευσης μπορεί να ρυθμιστεί εντός του εύρους των 0,3 έως 10 μέτρων. Υπάρχουν 4 επιλογές λειτουργίας ενεργοποίησης και ο χρόνος εξόδου σήματος είναι 2 δευτερόλεπτα, 3 δευτερόλεπτα, 10 δευτερόλεπτα, 20 δευτερόλεπτα. Με την προσθήκη μιας φωτοευαίσθητης αντίστασης, μπορεί να καταστείλει την ενεργοποίηση κατά τη διάρκεια της ημέρας. Εφαρμόζεται κυρίως στον έλεγχο και την εναλλαγή αυτόματων θυρών, στον έλεγχο βιομηχανικού αυτοματισμού, σε συστήματα πρόληψης ασφαλείας εσωτερικών και εξωτερικών χώρων, στο αυτόματο σύστημα ελέγχου βίντεο αυτόματων μηχανημάτων ανάληψης ATM και σε προειδοποιήσεις ασφαλείας σε εξωτερικούς χώρους και σε άλλα μέρη.

Η μονάδα επαγωγικής μετατόπισης μικροκυμάτων GH-719 είναι μια μονάδα τύπου ανίχνευσης χωρίς επαφή. Έχει ισχυρή αντίσταση στις ραδιοσυχνότητες και δεν επηρεάζεται από τη θερμοκρασία, την υγρασία, το φως, τη ροή αέρα ή τη σκόνη. Μπορεί να εγκατασταθεί μέσα σε ορισμένα πάχη πλαστικού, γυαλιού, ξύλου και άλλων μη μεταλλικών περιβλημάτων, καθιστώντας το βολικό για εφαρμογή στον έλεγχο διαφόρων προϊόντων ή εξοπλισμού.

2. Οδηγίες Ρύθμισης Πλακέτας Κυκλώματος:

Ρύθμιση ευαισθησίας 16 επιπέδων: Υπάρχουν τέσσερα σημεία σύνδεσης που επισημαίνονται ως 0, 1, 2 και 3 στην πλακέτα κυκλώματος.

Με τη βραχυκύκλωση των 4 σημείων σύνδεσης όπως φαίνεται παρακάτω, η ευαισθησία μπορεί να ρυθμιστεί εντός 16 επιπέδων, επιτρέποντας την προσαρμογή του εύρους ανίχνευσης από 0,3 μέτρα έως 10 μέτρα.

2: Τέσσερα σημεία σύνδεσης έχουν αποσυνδεθεί. Η απόσταση ανίχνευσης είναι η πλησιέστερη, εντός 0,5 μέτρων.

3: Το σημείο σύνδεσης βραχυκυκλώνεται 1 και δεν υπάρχει βραχυκύκλωμα 0. Όταν όλα είναι βραχυκυκλωμένα, η ευαισθησία είναι η υψηλότερη. Η ρύθμιση είναι η εξής:

1: 0000

2: 0001

3: 0010

4: 0011

5: 0100

6: 0101

7: 0110

8: 011

8: 1000. 9: 1001. a: 1010. b: 1011. c: 1100. d: 1101. e: 1110. f: 1111.

Τέσσερις τρόποι ρύθμισης για το Β: Υπάρχουν δύο σημεία σύνδεσης που επισημαίνονται ως 4 και 5 στην πλακέτα κυκλώματος.

1:00 - Μη επαναλαμβανόμενη λειτουργία ενεργοποίησης:

Όταν ανιχνεύεται ένα κινούμενο αντικείμενο, εξάγεται ένα σήμα υψηλού επιπέδου 3 δευτερολέπτων και στη συνέχεια η διαδικασία σταματά. Μετά από μια καθυστέρηση 2 δευτερολέπτων, η ανίχνευση επαναλαμβάνεται. Εάν ανιχνευτεί ξανά ένα κινούμενο αντικείμενο, εξάγεται ένα σήμα υψηλού επιπέδου 2 δευτερολέπτων και αυτή η διαδικασία συνεχίζεται σε έναν κύκλο. Ο κύκλος επαναλαμβάνεται μέχρι να μην ανιχνευτεί κανένα κινούμενο αντικείμενο και στη συνέχεια η έξοδος σήματος υψηλού επιπέδου σταματά.

2:01 Επαναλαμβανόμενη λειτουργία αφής ενεργοποίησης, με χρόνο καθυστέρησης 2 δευτερολέπτων:

Όταν ανιχνεύεται ένα κινούμενο αντικείμενο, εξάγεται ένα σήμα υψηλού επιπέδου 2 δευτερολέπτων. Κατά τη διάρκεια αυτής της περιόδου των 2 δευτερολέπτων, η μονάδα ανιχνεύει συνεχώς την κίνηση του αντικειμένου με συχνότητα 30 φορές ανά δευτερόλεπτο. Εάν η κίνηση του αντικειμένου ανιχνευτεί ξανά, ο χρόνος θα παραταθεί κατά άλλα 2 δευτερόλεπτα μέχρι να μην ανιχνευτεί κίνηση του αντικειμένου.

Το σήμα υψηλού επιπέδου θα καθυστερήσει για 2 δευτερόλεπτα και στη συνέχεια θα σταματήσει.

3:10 Επαναλαμβανόμενη λειτουργία ενεργοποίησης αφής, με χρόνο καθυστέρησης 10 δευτερολέπτων:

Όταν ανιχνεύεται ένα κινούμενο αντικείμενο, εξάγεται ένα σήμα υψηλού επιπέδου 10 δευτερολέπτων. Κατά τη διάρκεια αυτής της περιόδου των 10 δευτερολέπτων, η μονάδα λειτουργεί με συχνότητα 30 φορές ανά δευτερόλεπτο.

Συνεχής παρακολούθηση. Εάν η κίνηση ενός αντικειμένου ανιχνευτεί ξανά, ο χρόνος θα καθυστερήσει περαιτέρω κατά 10 δευτερόλεπτα μέχρι να μην ανιχνευτεί κανένα κινούμενο αντικείμενο.

Το σήμα υψηλού επιπέδου θα καθυστερήσει για 10 δευτερόλεπτα και στη συνέχεια θα σταματήσει.

4:10 Επαναλαμβανόμενη λειτουργία ενεργοποίησης, με χρόνο καθυστέρησης 20 δευτερολέπτων:

Όταν ανιχνεύεται ένα κινούμενο αντικείμενο, εξάγεται ένα σήμα υψηλού επιπέδου 20 δευτερολέπτων. Κατά τη διάρκεια αυτής της περιόδου των 20 δευτερολέπτων, η μονάδα λειτουργεί με συχνότητα 30 φορές ανά δευτερόλεπτο.

Συνεχής ανίχνευση. Εάν η κίνηση ενός αντικειμένου ανιχνευτεί ξανά, ο χρόνος θα καθυστερήσει περαιτέρω κατά 20 δευτερόλεπτα μέχρι να μην ανιχνευτεί κανένα κινούμενο αντικείμενο.

Το σήμα υψηλού επιπέδου θα καθυστερήσει για 20 δευτερόλεπτα πριν σταματήσει.

Φωτοαντίσταση CDS:

Συνδέοντας τη φωτοαντίσταση, μπορεί να αποτραπεί η ενεργοποίηση κατά τη διάρκεια της ημέρας ή σε περιβάλλοντα με έντονο φως.

2: Ενεργοποίηση μιας αποτελεσματικής ενέργειας:

Συνδέστε μια φωτοαντίσταση και μπορεί να ενεργοποιηθεί όταν ανιχνεύεται ένα κινούμενο αντικείμενο στο σκοτάδι ή σε ένα περιβάλλον με αμυδρό φως. Κατά τη διάρκεια της επιλεγμένης περιόδου λειτουργίας ενεργοποίησης, ακόμη και αν το φως αλλάξει από σκοτάδι σε φωτεινότητα, η κατάσταση ενεργοποίησης και ο χρόνος καθυστέρησης δεν μπορούν να αλλαχθούν μέχρι το σήμα εξόδου να γίνει χαμηλό επίπεδο. Μόνο τότε η φωτοαντίσταση τίθεται σε ισχύ.

Σημειώσεις:

Αφού επιλεγούν η ευαισθησία και η λειτουργία ενεργοποίησης, ο μικροελεγκτής πρέπει να απενεργοποιηθεί και να επανεκκινηθεί πριν μπορέσει να εκτελέσει τη νέα λειτουργία επιλογής.

Τρία. Κύριες τεχνικές παράμετροι:

1 Κεντρική συχνότητα: 10,525 GHz

2 Τάση λειτουργίας: DC 6V ± 20V

3 Στατικό ρεύμα: 6mA 4 Επίπεδα εξόδου υψηλού/χαμηλού: 5V/0V

5 3 dB μοτίβο κεραίας - αζιμούθιο 80 ° 6 3 dB μοτίβο κεραίας - ανύψωση 40 °

7. Απόσταση επαγωγής: 0,3 - 10 μέτρα, ρυθμιζόμενη εντός 16 επιπέδων. 8. Λειτουργία ενεργοποίησης: 4 διαθέσιμες επιλογές.

9. Θερμοκρασία περιβάλλοντος: -30 - 70 βαθμοί Κελσίου

10. Διαστάσεις: 45 * 37 * 18 mm
