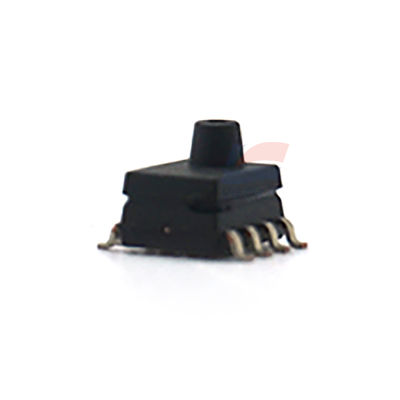

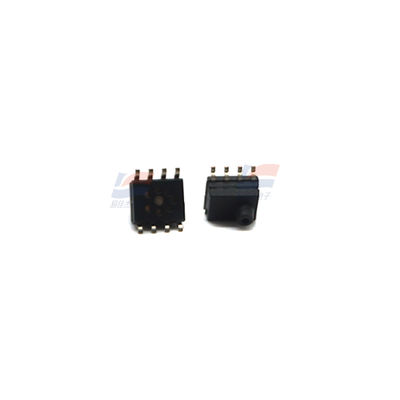

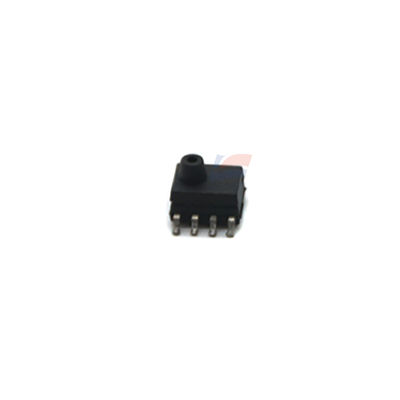

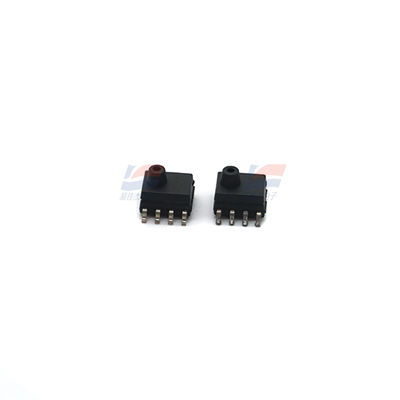

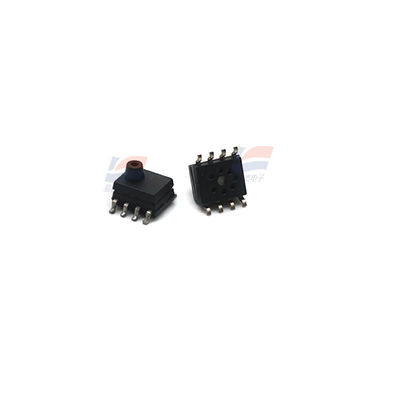

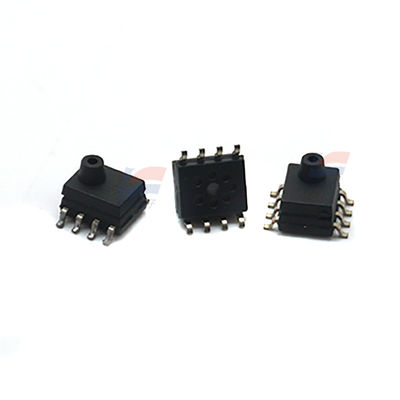

Ο αισθητήρας πίεσης εισόδου YJJ SM5420C-030A-P-T χρησιμοποιείται στο σύστημα παρακολούθησης πίεσης ελαστικών.

Περιγραφή του προϊόντος:

Ο αισθητήρας πίεσης εισόδου YJJ SM5420C-030A-P-T χρησιμοποιείται στο σύστημα παρακολούθησης πίεσης ελαστικών.

Χαρακτηριστικά:

Ο SM5420C είναι ένας μικροσκοπικός αισθητήρας απόλυτης πίεσης SO-8 που κυκλοφόρησε από την Silicon Microstructures, Inc. (SMI), που απευθύνεται κυρίως σε εφαρμογές σε συστήματα παρακολούθησης πίεσης ελαστικών αυτοκινήτων (TPMS),Έλεγχος κινητήραΤο προϊόν αυτό βασίζεται στην τεχνολογία SM5108 και χρησιμοποιεί τεχνολογία MEMS piezoresistive.30 σπι, και 100 psi, με υψηλή ακρίβεια και προσαρμοστικότητα σε σκληρά περιβάλλοντα [2].

Ο αισθητήρας είναι διαθέσιμος σε διαμορφώσεις με θύρα ή εξαερισμό, με βελτιστοποιημένο σχεδιασμό διεπαφής για να ελαχιστοποιείται ο κίνδυνος πρόσκρουσης παλμού πίεσης.Προσφέρει τυποποιημένες εκδόσεις με προστασία από τζελ και χωρίς τζελ για να ανταποκρίνεται σε διαφορετικές απαιτήσεις εφαρμογής [2-3]Το κεραμικό υπόστρωμα είναι κατάλληλο για μαζική παραγωγή και είναι συμβατό με την ενσωμάτωση PCB και την εγκατάσταση O-ring [1-2].με κλασικό εύρος θερμοκρασίας λειτουργίας 0-70°C, και ορισμένα μοντέλα επεκτείνονται σε -40 °C έως +125 °C. Το σήμα εξόδου βασίζεται στον αλγόριθμο της καλύτερης γραμμικής προσαρμογής σε 25 °C [2]. Έχει περάσει την πιστοποίηση αυτοκινήτων AEC-Q100 και την επαλήθευση συμμόρφωσης RoHS,και χρησιμοποιείται ευρέως σε αυτοματοποιημένες γραμμές παραγωγής και βιομηχανικά περιβάλλοντα υψηλής αξιοπιστίας.

Το SM5420 μπορεί να επιλεγεί με διαμόρφωση με θύρα ή διαμόρφωση με εξαερισμό,που επιτρέπουν τη διέλευση αέρα από την πύλη ή τη θετική τοποθέτηση της πηγής πίεσης για την ανίχνευση της γενικής περιβαλλοντικής πίεσης ή χρησιμοποιούνται μαζί με σφραγίδα με δαχτυλίδι OΗ κατεύθυνση της θύρας επιλέγεται για να ελαχιστοποιείται η πιθανότητα άμεσης επίδρασης παλμού πίεσης στην μπροστινή επιφάνεια της πλάκας πίεσης λόγω μακροχρόνιας έκθεσης σε σκληρά περιβάλλοντα.Η συσκευή έρχεται με ζελέ ως στάνταρ.Για μεγάλες παραγγελίες που απαιτούν μέγιστη σταθερότητα, όπως σταθμοί πίεσης αέρα και σταθμοί μετεωρολογίας, διατίθενται εκδόσεις χωρίς ζελέ.

Χαρακτηριστικά: 15 psi, 30 psi και 100 psi, ευρύ εύρος θερμοκρασίας λειτουργίας (-40 έως + 125 °C), κατάλληλο για αυτοματοποιημένες γραμμές συναρμολόγησης, εξαιρετικά χαμηλή τιμή, μικρό μέγεθος συσκευασίας (0,16 ίντσες x 0,16 ίντσες),παροχή σταθερού ρεύματος ή σταθερής τάσης· μεγάλη τάση εξόδου mV, χωρίς αντιστάθμιση θερμοκρασίας ή βαθμονόμηση μηδενικού σημείου.

Προδιαγραφές:
