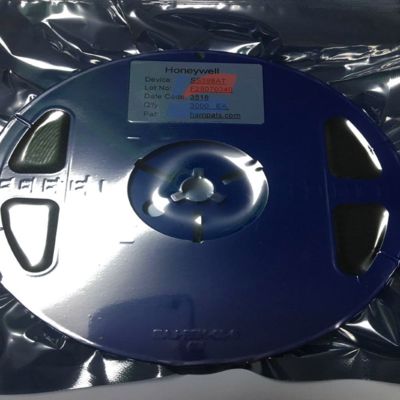

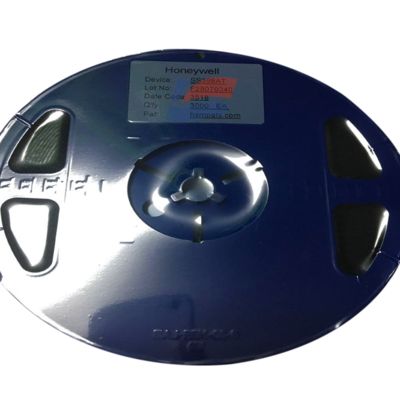

YJJ SS398AT αισθητήρας γραμμικής αίθουσας για μονάδα κλίσης UAV - στερεής κατάστασης SOT-23

Περιγραφή Προϊόντος:

Γραμμικός Αισθητήρας Hall SS398AT για Μονάδα Pan-Tilt UAV - Solid State SOT-23

Χαρακτηριστικά:

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΠΛΕΟΝΕΚΤΗΜΑΤΑ

• Εύρος Τάσης Λειτουργίας: 2.8V~6.0V

• Κατανάλωση ισχύος 3.3mA στα 5 VDC για ενεργειακή απόδοση

• Έξοδος χαμηλού θορύβου

• Γραμμική έξοδος για ευελιξία σχεδιασμού κυκλώματος

• Totem-Pole για σταθερή και ακριβή έξοδο

• Ανταποκρίνεται σε θετικό ή αρνητικό gauss

• Μικρό πακέτο SOT-23 για SMD

• Ισχυρή απόδοση ESD

ΠΕΡΙΓΡΑΦΗ

Το SS398AT, ένας γραμμικός αισθητήρας Hall-effect, αποτελείται από αισθητήρα Hall, γραμμικό ενισχυτή και στάδιο εξόδου Totem-Pole. Διαθέτει χαμηλό

έξοδο θορύβου, η οποία χρησιμοποιεί εξωτερική χωρητικότητα. Μπορεί επίσης να παρέχει αυξημένη σταθερότητα και ακρίβεια θερμοκρασίας. Ο γραμμικός

αισθητήρας Hall έχει ένα ευρύ εύρος θερμοκρασίας λειτουργίας από -40°C έως +125°C, κατάλληλο για εμπορικά, καταναλωτικά και βιομηχανικά

περιβάλλοντα.

Η υψηλή ευαισθησία του αισθητήρα Hall-effect παρακολουθεί με ακρίβεια εξαιρετικά ασθενείς αλλαγές στην πυκνότητα μαγνητικής ροής. Η γραμμική

τάση εξόδου πηγής καθορίζεται από την τάση τροφοδοσίας και ανάλογα με τη μεταβολή της πυκνότητας μαγνητικής ροής. Αυτό είναι

ανάλογο με τα εφαρμοζόμενα μαγνητικά και διαθέτει τάση μηδενικής εξόδου ίση με το μισό της εφαρμοζόμενης τάσης. Το πακέτο SOT-23 είναι ένα τριών ακίδων mini SMD σε SMT process.

Το SS398AT έχει γρήγορο χρόνο απόκρισης, ευρύ εύρος εξόδου, σταθερή και ακριβή γραμμική έξοδο Totem-Pole του hall IC.

• Αισθητήρας Hall DMOS

• Τάση Τροφοδοσίας 2.8 ~ 6.0V

• Ευαισθησία 2.0mV/G

• Έξοδος Totem-Pole

• Πακέτο SOT-23

ΕΦΑΡΜΟΓΕΣ

• Ανίχνευση ρεύματος

• Έλεγχος κινητήρα

• Ανίχνευση θέσης

• Ανίχνευση κραδασμών

• Ανίχνευση στάθμης υγρού

• Ανίχνευση βάρους

• Ανάγνωση μαγνητικού κώδικα

• Περιστροφικός κωδικοποιητής

• Ανιχνευτής σιδηρούχων μετάλλων

Τάση τροφοδοσίας: 3.5 έως 8 volts

Ρεύμα λειτουργίας: 5A

Τάση λειτουργίας: 15V

Θερμοκρασία αποθήκευσης: -65 έως 150℃

Ρεύμα τροφοδοσίας: 3.3mA

Ανάλυση: 2.0 mV/G

Τύπος αισθητήρα: Διπολικός

Επαγωγικό εύρος: 25

Σημείο εργασίας (BOP): 0 - 10

Χαρακτηριστικό: Χαμηλή κατανάλωση ενέργειας
