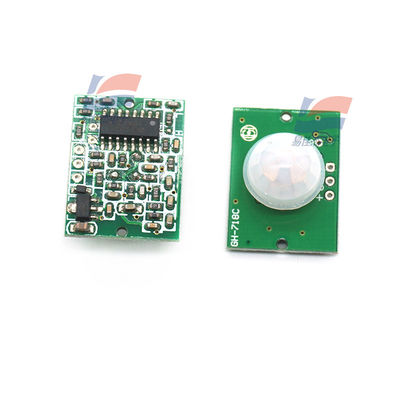

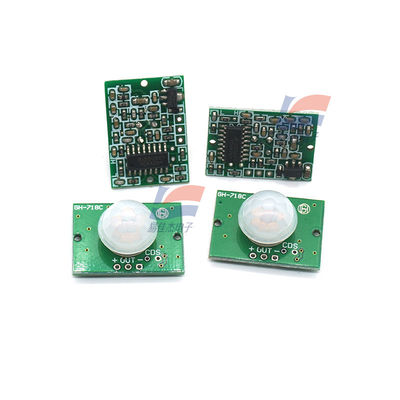

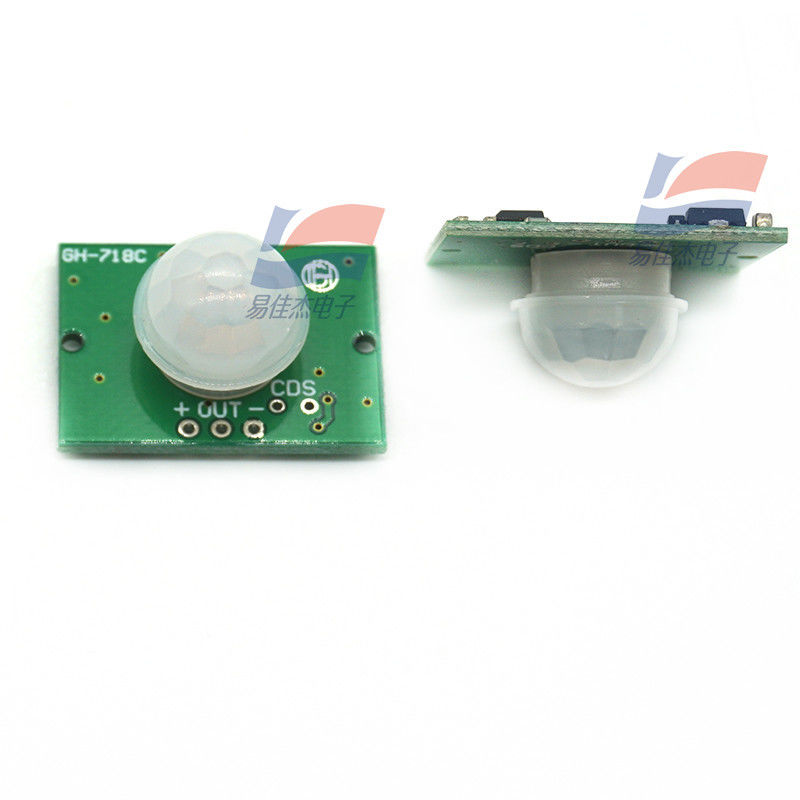

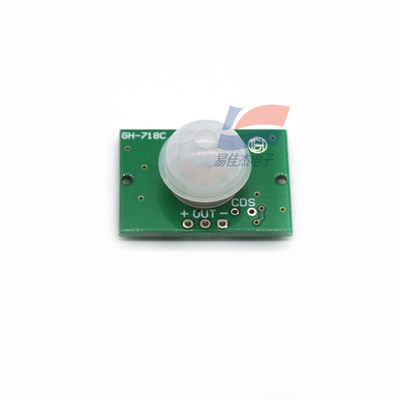

Μικρογραφικό Θερμοφωταυγές Μονάδα Αισθητήρα Ανίχνευσης Υπέρυθρης Ακτινοβολίας Ανθρώπου YJJ GH-718A/B/C

Περιγραφή του προϊόντος:

YJJ GH-718A/B/C Μικροσκοπική θερμοφωτιστική ανθρωποειδής υπέρυθρη αισθητήρα

Χαρακτηριστικά:

Τα προϊόντα αυτόματου ελέγχου που βασίζονται στην τεχνολογία υπέρυθρου έχουν υψηλή ευαισθησία και ισχυρή αξιοπιστία και χρησιμοποιούνται ευρέως σε διάφορους ηλεκτρικούς εξοπλισμούς αυτόματης ανίχνευσης.

Χαρακτηριστικά:

1. Πλήρως αυτόματη ανίχνευση: Όταν ένα άτομο εισέρχεται στην περιοχή ανίχνευσης, ένα υψηλό επίπεδο εκπέμπεται· όταν το άτομο βγαίνει από την περιοχή ανίχνευσης, το υψηλό επίπεδο καθυστερεί και απενεργοποιείται αυτόματα,και ένα χαμηλό επίπεδο είναι η έξοδος.

2. Φωτοευαίσθητος έλεγχος (προαιρετικός, δεν ρυθμίζεται σε εργοστάσιο): Μπορεί να ρυθμιστεί ο φωτοευαίσθητος έλεγχος. Δεν αισθάνεται κατά τη διάρκεια της ημέρας ή όταν το φως είναι ισχυρό.

3Δύο μέθοδοι ενεργοποίησης:

α. Μη επαναλαμβανόμενη μέθοδος ενεργοποίησης: Μόλις η έξοδος ανίχνευσης είναι υψηλού επιπέδου, το υψηλό επίπεδο θα αλλάξει αυτόματα σε χαμηλό επίπεδο μετά τη λήξη της περιόδου καθυστέρησης.

β. Μέθοδος επαναλαμβανόμενης ενεργοποίησης: Μόλις η ισχύς της ανίχνευσης είναι υψηλή, εάν υπάρχει ανθρώπινη δραστηριότητα εντός του εύρους ανίχνευσης κατά τη διάρκεια της περιόδου καθυστέρησης, the output will remain high until the person leaves and then the high level will be automatically changed to a low level (the sensing module detects each human activity and automatically extends the delay period, και λαμβάνει τον τελευταίο χρόνο δραστηριότητας ως σημείο εκκίνησης του χρόνου καθυστέρησης).

4. Χρόνος αποκλεισμού αισθητήρα (προεπιλεγμένη ρύθμιση: χωρίς χρόνο αποκλεισμού): Μετά από κάθε έξοδο αισθητήρα (υψηλό επίπεδο σε χαμηλό επίπεδο), μια περίοδος αποκλεισμού μπορεί να οριστεί αμέσως.ο αισθητήρας δεν δέχεται κανένα σήμα ανίχνευσηςΗ λειτουργία αυτή μπορεί να επιτύχει τη λειτουργία διαστήματος "χρόνος ανίχνευσης εξόδου" και "χρόνος αποκλεισμού" και μπορεί να εφαρμοστεί σε προϊόντα ανίχνευσης διαστήματος.η λειτουργία αυτή μπορεί να καταστείλει αποτελεσματικά διάφορες παρεμβολές που παράγονται κατά τη μετατόπιση φορτίου (αυτός ο χρόνος μπορεί να ρυθμιστεί από μερικά δέκατα του δευτερολέπτου έως αρκετές δεκάδες δευτερολέπτων).

5Ευρύ φάσμα τάσης λειτουργίας: Η προεπιλεγμένη τάση λειτουργίας DC5V-20V (προσαρμόσιμη περιοχή DC3V-DC24V)

6Χαμηλή κατανάλωση ενέργειας: Στατικό ρεύμα < 50 μικροάμπερες, ειδικά κατάλληλο για εφαρμογές που τροφοδοτούνται από μπαταρίες.

7- Υψηλού επιπέδου σήμα εξόδου: Μπορεί εύκολα να συνδεθεί με διάφορα κυκλώματα.

Τεχνικές παραμέτρους:

1. Εργασιακή τάση: DC5V-20V (προσαρμόσιμη περιοχή DC3V-DC24V) · 2. Στατική κατανάλωση ισχύος: <50 μικροάμπερ· 3. Επίπεδο παραγωγής: υψηλό 3.3V (άλλες τιμές τάσης μπορούν να προσαρμοστούν) · Χαμηλό 0V·

4. Χρόνος καθυστέρησης: Μπορεί να γίνει εντός της κλίμακας από μερικά δέκατα του δευτερολέπτου έως αρκετά λεπτά.

6Μέθοδος ενεργοποίησης: L - μη επαναλαμβανόμενη, H - επαναλαμβανόμενη, 7. Περιοχή ανίχνευσης: < 140 βαθμών γωνία κώνου, εντός 7 μέτρων (η απόσταση ανίχνευσης καθορίζεται από τον χρησιμοποιούμενο φακό,Προσαρμόσιμες από αρκετά εκατοστά έως 7 μέτρα).

8. Εργασιακή θερμοκρασία: -15 - +70 μοίρες; 9. Μέγεθος PCB: 28 * 38mm, απόσταση τρύπας βίδες 32.5mm; 10. Μέγεθος φακού αισθητήρα (διάμετρος): 23mm (προεπιλεγμένο); Επίσης διαθέσιμο: 12.7mm; 8mm επιλέξιμο.

Ι: Προϊόντα υπέρυθρης ανίχνευσης του ανθρώπινου σώματος:

1: GH-807 Ανθρώπινο σώμα υπέρυθρος αισθητήρας διακόπτης

2: GH-918 υπέρυθρο καλωδιακό ανιχνευτή

3: GH-9181 Αντι-Pet υπέρυθρο καλωδιωμένο ανιχνευτή (Μια-chip πρόγραμμα ελέγχου)

4: GH-032 Δορυφόρος με καλωδίωση υπέρυθρου τύπου κουρτίνας

5: GH-7832 Φαρμακευτικό ανιχνευτή υπέρυθρου τύπου οροφής

ΙΙ: Τύποι μονάδων ανίχνευσης υπέρυθρου του ανθρώπινου σώματος:

1: GH-7181A/B Μονάδα ανίχνευσης υπέρυθρου του ανθρώπινου σώματος (χαμηλή κατανάλωση ενέργειας: 50uA, μικρός όγκος A3828B3224mm)

2: GH-7182 Ανθρώπινο σύστημα ανίχνευσης υπέρυθρου (αντίσταση χαμηλών θερμοκρασιών: -40 βαθμοί)

3: GH-7183 Μονάδα ανίχνευσης υπέρυθρου του ανθρώπινου σώματος (χαμηλή κατανάλωση ισχύος: 50uA, μικρός όγκος 3224mm, ρεύμα φορτίου 0,5A)

III: Τύποι μονάδων υπερήχων ανίχνευσης:

1: GH-311 Ηλεκτρονική ανίχνευση με υπερηχογράφηση (Μικρός όγκος 4619mm)

2: Μοντέλο εκπομπής-αποδοχής GH-311R

3Μοντέλο μετάδοσης GH-311T

Τύποι μονάδων ανίχνευσης αερίων:

1: Μονάδα ανίχνευσης αερίων GH-310 (Μικρός όγκος 3826 mm)

1: Μονάδα ανίχνευσης καπνού GH-312 (Μικρός όγκος 3322mm)

Τύποι μονάδων υγρασίας:

1: HTF2232 Μοντέλο υγρασίας έκδοσης συχνότητας

2: HSM-20G Ενότητα υγρασίας τάσης εξόδου

VI: Γενικοί τύποι 315M/433M υψηλής συχνότητας μονάδων δέκτη-διαβιβαστή:

1: GH-2082: (315M/433M Μονάδα λήψης)

2: GH-682: (315M/433M με αποκωδικοποιητική μονάδα λήψης)

3: GH-610: (315M/433M μονάδα μετάδοσης)

VII: Γενικοί τύποι βιομηχανικών ελεγκτών υψηλής συχνότητας 315M/433M (με ρελέ):

1: GH-1226 Βιομηχανικός ελεγκτής (4/6 κανάλια αναμετάδοσης, Single-Chip Program Control)

2: GH-1228 Βιομηχανικός ελεγκτής (8/12 κανάλια αναμετάδοσης, Single-Chip Program Control)

3: GH-1228 Βιομηχανικός ελεγκτής (8/2 ομάδες 4 καναλιών αναμετάδοσης, Single-Chip Program Control)

4: GH-1228 Βιομηχανικός ελεγκτής (12/3 ομάδες από 4 κανάλια αναμετάδοσης, Single-Chip Program Control)

Πεδίο εφαρμογής

Προϊόντα ασφαλείας

Παιχνίδια αισθητήρα ανθρώπινου σώματος

Φωτιστικά με ανίχνευση του ανθρώπινου σώματος

Ελέγχος βιομηχανικού αυτοματισμού κλπ.

Βασικές τεχνικές παραμέτρους:

1 Δυναμική τάση: DC 3,7~20V

2 Στατικό ρεύμα: 50uA

Έξοδος 3 επιπέδων: υψηλή 3.3V, χαμηλή 0V

4Διάρκεια: ρυθμιζόμενη από 3 έως 900 δευτερόλεπτα

5Γωνία ανίχνευσης:

6Απόσταση ανίχνευσης: 3 μέτρα.
