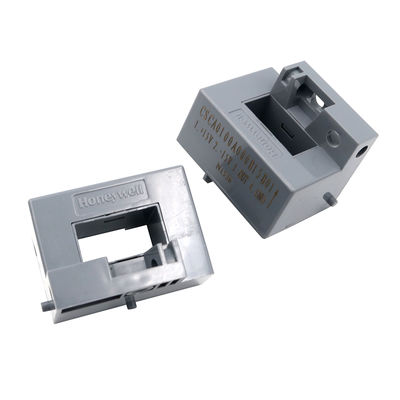

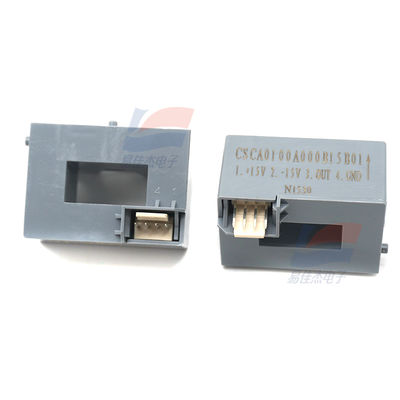

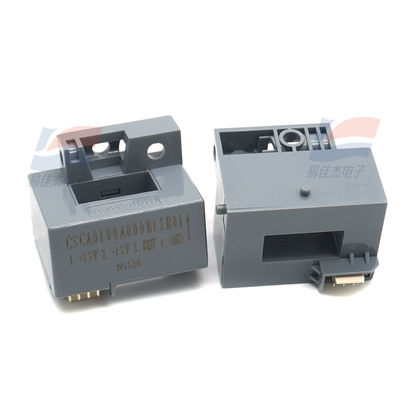

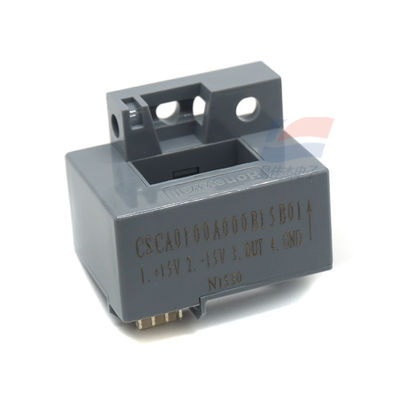

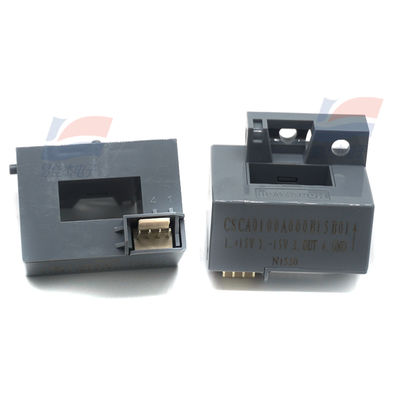

YJJ CSCA0100A000B15B01 Αισθητήρας Ρεύματος Κλειστού Βρόχου Χρησιμοποιείται σε Ρυθμιστές Ταχύτητας Μεταβλητής Συχνότητας

Περιγραφή του προϊόντος:

CSCA0100A000B15B01 Αισθητήρας ρεύματος κλειστού κυκλώματος χρησιμοποιείται σε ρυθμιστές ταχύτητας μεταβλητής συχνότητας

Χαρακτηριστικά:

Η σειρά συσπειρωτικών αισθητήρων αναλογικού ρεύματος CSCA-A βασίζεται στην τεχνολογία του αποτελέσματος Hall.Η τάση εξόδου που παράγεται από τη συσκευή εφέ Hall (HED) σχετίζεται γραμμικά με το εύρος και τη φάση του εφαρμοσμένου μαγνητικού πεδίουΤο ρεύμα που ρέει μέσα από το σώμα του αγωγού δημιουργεί ένα περιστρεφόμενο μαγνητικό πεδίο γύρω από τον αγωγό.Αυτό το μαγνητικό πεδίο συλλέγεται από έναν μαγνητικό ευαίσθητο υλικό πυρήνα και συγκεντρώνεται στο κενό του πυρήναΕπομένως, η έξοδος του HED είναι ανάλογη με το εύρος και τη φάση του πρωτογενούς ρεύματος.Η έξοδος του HED ρυθμίζεται για την βαθμονόμηση κέρδους και εκτόξευσης, έτσι ώστε οι αισθητήρες της σειράς CSCA-A να μπορούν να παρέχουν την προκαθορισμένη σχέση μεταξύ της ευαισθησίας εξόδου και του πρωτογενούς ρεύματος.

Τύπος προϊόντος: Βιομηχανικός αισθητήρας ρεύματος

Διορισμένο ρεύμα: 100 A

Τύπος αισθητήρα: ανοικτός βρόχος

Χρόνος αντίδρασης: 3 προς 7.

Ακριβότητα: 2 %

Περιοχή συχνοτήτων: 0 Hz έως 50 kHz

Εμπορικό σήμα: Honeywell

Μέγεθος πυρήνα: 20,5 mm X 10,5 mm

Υψόμετρο: 29 mm

Διάστημα: 40 mm

Μέγιστη θερμοκρασία λειτουργίας: + 80 C

Ελάχιστη θερμοκρασία λειτουργίας: - 10 C

Δραστηριακή τάση τροφοδοσίας: 15 V

Τύπος προϊόντος: Βιομηχανικοί αισθητήρες ρεύματος

Σειρά: CSCA 25

Υποκατηγορία: Αισθητήρες

Τύπος: Αναλογικός αισθητήρας ρεύματος επαγωγής

Διάμετρο: 35 mm

Προδιαγραφές:
