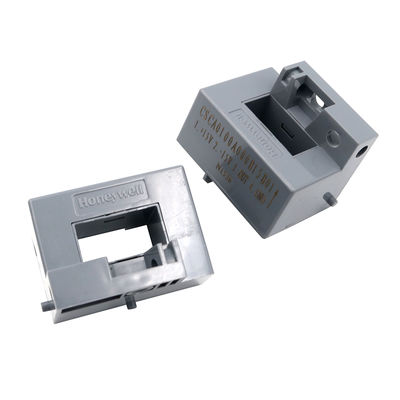

CSCA0100A000B15B01 Αισθητήρας Ρεύματος Ανοικτού Βρόχου Βασισμένος στην Αίθουσα για Τροφοδοτικά Επικοινωνίας UPS

CSCA0100A000B15B01 Αισθητήρας ρεύματος ανοικτού κυκλώματος με βάση το φαινόμενο Hall για τροφοδοσίες ηλεκτρικής ενέργειας επικοινωνίας UPS

Πληροφορίες για το προϊόν:

Ο CSCA0100A000B15B01 είναι ένας αισθητήρας ρεύματος ανοιχτού βρόχου με βάση το φαινόμενο Hall. Οι λεπτομερείς προδιαγραφές είναι οι ακόλουθες:

Βασικές παραμέτρους:

• Κατηγοριοποιημένο ρεύμα: 100A RMS (σε 25°C).
• Πεδίο μέτρησης: ± 300A.
• Αντίσταση μέτρησης: Σε θερμοκρασία 70 °C (με ±15V, ±25A.t max): Min. 54 ohm, Max. 360 ohm.
• Αναλογικό ρεύμα εξόδου: 25mA.
• Στροφή αναλογία: 1000.
• Ακριβότητα (σε 25°C): Μέγιστο ±0,5% (συμπεριλαμβανομένου του μηδενικού αποτελέσματος μετατόπισης).
• Η τάση τροφοδοσίας: ± 12 ~ 15V (± 5%).

Παράμετροι:

• Τύπος αισθητήρα: φαινόμενο Hall, ανοιχτός κύκλος.
• Τύπος εξόδου: αναλογικός.
• Αντίσταση εξόδου: > 10k ohms.
• Θερμοκρασία λειτουργίας: -10 °C έως 80 °C.
• Θερμοκρασία αποθήκευσης: -25°C έως 85°C.

Χαρακτηριστικά απόδοσης:

• Βασίζεται στην αρχή του αποτελέσματος Hall: Χρησιμοποιεί συσκευές του αποτελέσματος Hall, των οποίων η τάση εξόδου σχετίζεται γραμμικά με το εύρος και τη φάση του εφαρμοσμένου μαγνητικού πεδίου, επιτρέποντας την ακριβή μέτρηση του εναλλασσόμενου ρεύματος,Δ.Σ., και τα ρεύματα παλμού.
• Μικρή κατανάλωση ενέργειας: πληροί τις απαιτήσεις εξοικονόμησης ενέργειας με χαμηλή κατανάλωση ενέργειας.
• Καλή Ηλεκτρική Απομόνωση: παρέχει υψηλού επιπέδου ηλεκτρική απομόνωση μεταξύ των πρωτογενών και δευτερογενών κυκλωμάτων για ασφαλή και αξιόπιστη λειτουργία.
• Γρήγορη ταχύτητα απόκρισης: Ο χρόνος απόκρισης είναι συνήθως στην περιοχή των μικροδευτερολέπτων, επιτρέποντας γρήγορη απόκριση στις τρέχουσες αλλαγές.

Πεδία εφαρμογής:

κατάλληλο για κινητήρες μεταβλητής ταχύτητας, προστασία από υπερστροφή, τροφοδοσία UPS και επικοινωνίας, συστήματα ελέγχου ροής-επιστροφής,

Ρομποτική και άλλα πεδία.

Συσκευή και σύνδεση:

• Υιοθετεί σύνδεσμο τύπου Molex για εύκολη εγκατάσταση και σύνδεση.
• Συνήθως τοποθετείται μέσω φλάντζων, προσφέροντας μια ορισμένη μηχανική σταθερότητα.
