YJJ WF5805F Ανερόστερος ψηφιακός αισθητήρας πίεσης για καταδύσεις

Περιγραφή Προϊόντος:

Ο Αδιάβροχος Ψηφιακός Αισθητήρας Πίεσης WF5805F χρησιμοποιείται στο logbook οχημάτων κατάδυσης

Χαρακτηριστικά:

Το WF5805F είναι ένας αισθητήρας πίεσης υψηλής ανάλυσης, που διαθέτει διεπαφές I²C και SPI. Περιλαμβάνει ένα στοιχείο πίεσης πυριτίου πιεζοαντίστασης και ένα ADC ΔΣ 24 bit υψηλής ανάλυσης.

Το WF5805F προσφέρει ψηφιακές εξόδους 24 bit υψηλής ακρίβειας για πίεση και θερμοκρασία. Οι χρήστες μπορούν να ρυθμίσουν την ταχύτητα μετατροπής και το ύψος σύμφωνα με τις ανάγκες της εφαρμογής τους. Όλοι οι ενσωματωμένοι υπολογισμοί χρησιμοποιούν λειτουργίες κινητής υποδιαστολής 4MHz υψηλής ταχύτητας, με αποτέλεσμα χαμηλά σφάλματα υπολογισμού. Η αντιστάθμιση δεδομένων είναι εσωτερικά ενσωματωμένη και η σύνδεση επικοινωνίας είναι πολύ απλή.

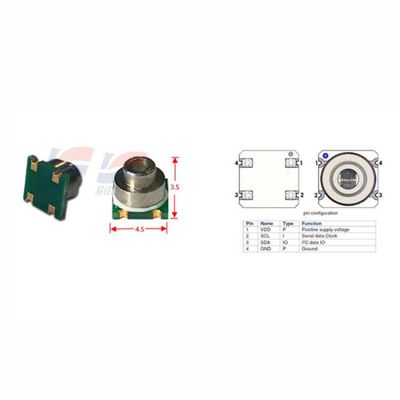

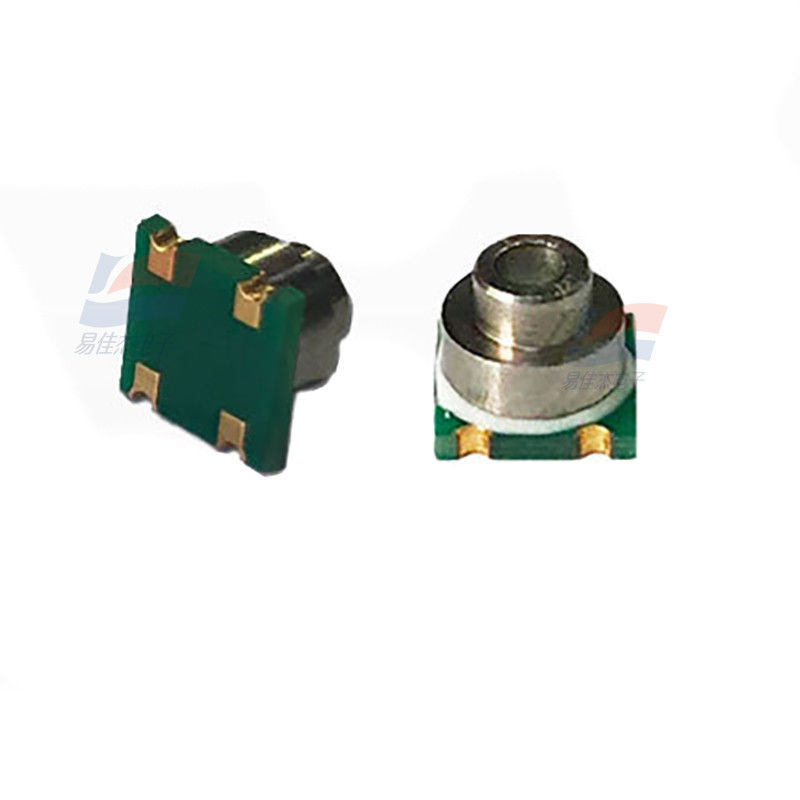

Ο αισθητήρας WF5805F είναι συσκευασμένος με επιφάνεια δακτυλίου από ανοξείδωτο χάλυβα και το υπόστρωμα και συμμορφώνεται με τα πρότυπα RoHS. Είναι εξαιρετικά μικρό, με μέγεθος μόνο 4,5x4,5mm και πάχος 3,5mm.

Όνομα Παραμέτρου Εξωτερικές Συνθήκες Ελάχιστο Τυπικό Μέγιστο Μονάδα Παρατηρήσεις

Γενικά Χαρακτηριστικά

Εύρος Πίεσης - 0~10; 0~40; 0~200 kPa 1

Πίεση υπερφόρτωσης TA = 25℃ 2X FS

Πίεση έκρηξης TA = 25℃ > 3X FS

Θερμοκρασία λειτουργίας - -20 έως +85 ℃

Θερμοκρασία αποθήκευσης - -40 έως +125 ℃

Συμβατότητα μέσων: αέρας και μη διαβρωτικά αέρια

Ηλεκτρικά χαρακτηριστικά

Τάση διέγερσης TA = 25℃ 5 έως 10 V

Ρεύμα διέγερσης TA = 25℃ 1 έως 2 mA

Αντίσταση βραχίονα γέφυρας TA = 25℃ 4, 5, 6 kΩ 2

Μετατόπιση μηδενικού σημείου TA = 25℃ -15 έως 0 έως 15 mV

Έξοδος πλήρους κλίμακας TA = 25℃

45, 60, 75 mV εύρος 10kPa

60, 75, 90 mV εύρος 40kPa

70, 90, 110 mV εύρος 200kPa

Γραμμικότητα TA = 25℃ -0,3 έως 0,3 %VFS καλύτερη ευθεία

Συντελεστής θερμοκρασίας μετατόπισης μηδενικού σημείου TA = 25℃ -0,08 έως 0,08 %VFS

Συντελεστής θερμοκρασίας εξόδου πλήρους κλίμακας TA = 25℃ -0,27 έως -0,22 έως -0,17 %VFS /℃ διέγερση σταθερής πίεσης

Συντελεστής θερμοκρασίας εξόδου πλήρους κλίμακας TA = 25℃ -0,03 έως 0,03 %VFS /℃ διέγερση σταθερού ρεύματος

Συντελεστής θερμοκρασίας αντίστασης TCR TA = 25℃ 1600 έως 2000 ppm/℃

Υστέρηση πίεσης TA = 25℃ -0,1 έως 0,05 έως 0,1 %VFS

Υστέρηση θερμοκρασίας TA = 25℃ -0,3 έως 0,3 %VFS
