Ο Αισθητήρας Διαφορικής Πίεσης MEMS με Δομή Σιλικόνης YJJ WF200S, με εύρος 0 - 10 kPa, χρησιμοποιείται για Ιατρική Παρακολούθηση

Περιγραφή Προϊόντος:

Ο αισθητήρας διαφορικής πίεσης MEMS με δομή σιλικόνης WF200S με εύρος 0 - 10 kPa χρησιμοποιείται για ιατρική παρακολούθηση

Χαρακτηριστικά:

Ο αισθητήρας πίεσης WF200S είναι ένας αισθητήρας διαφορικής πίεσης MEMS με πλήρη δομή σιλικόνης.
Το WF200S υιοθετεί το σχεδιασμό πλήρους γέφυρας Hewitt. Υπό την τυπική παροχή ρεύματος λειτουργίας, μπορεί να επιτύχει ακριβή μέτρηση πίεσης που κυμαίνεται από 0 έως 10 kPa (προσαρμόσιμο για πολλαπλά εύρη) και παρουσιάζει καλή γραμμική σχέση με την τάση εξόδου.

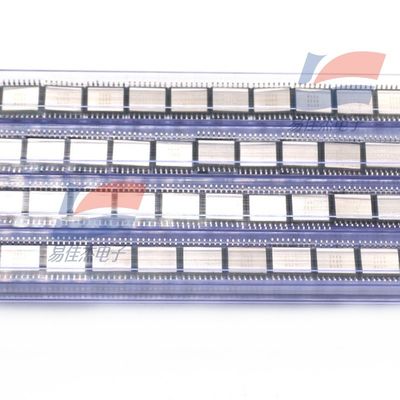

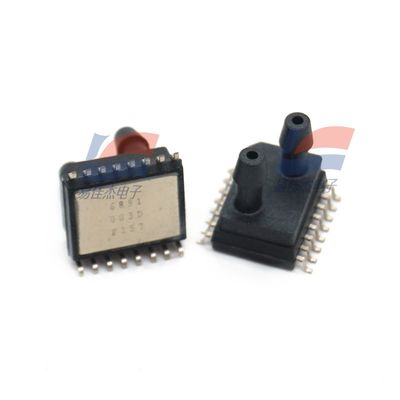

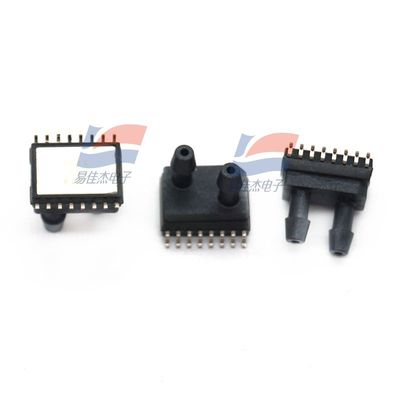

Ο αισθητήρας πίεσης σειράς WF200S υιοθετεί μια δομή ακροφυσίου αέρα διπλού αισθητήρα και είναι συσκευασμένος σε μορφή SOIC 16.
Το WF200S είναι κατάλληλο για διάφορες ιατρικές συσκευές όπως οθόνες αρτηριακής πίεσης, αναπνευστήρες, μετρητές πνευμονικής λειτουργίας, εξοπλισμός αιμοκάθαρσης και ανιχνευτές αρτηριακής σκλήρυνσης.
Ο αισθητήρας διαφορικής πίεσης WF200S υποστηρίζει την προσαρμογή πολλαπλών περιοχών μέτρησης.
Τρέχον εύρος: 5KPa, 10KPa, 20KPa, 40KPa, 100KPa, 200KPa, 300KPa.

Το προϊόν WF200S έχει τα ακόλουθα βασικά χαρακτηριστικά:
Υψηλή ευαισθησία
Υψηλή αξιοπιστία
Υψηλή ακρίβεια

Υψηλή σταθερότητα
Εύρος πίεσης: 0 - 10 kPa (διαφορική πίεση)
Σταθερή παροχή τάσης: 0V έως 10V
Σταθερή παροχή ρεύματος: 0mA έως 2mA
Εύρος θερμοκρασίας λειτουργίας: -40 έως +125°C
Μέγεθος: 10,3 X 10,3 X 10,3 mm

Όνομα παραμέτρου Εξωτερικές συνθήκες Ελάχιστο Τυπικό Μέγιστο Μονάδα Παρατηρήσεις

Γενικά Χαρακτηριστικά

Εύρος πίεσης - 0~10; 0~40; 0~200 kPa 1

Πίεση υπερφόρτωσης TA = 25℃ 2X FS

Πίεση έκρηξης TA = 25℃ > 3X FS

Θερμοκρασία λειτουργίας - -20 έως +85 ℃

Θερμοκρασία αποθήκευσης - -40 έως +125 ℃

Συμβατότητα μέσων: αέρας και μη διαβρωτικά αέρια

Ηλεκτρικά χαρακτηριστικά

Τάση διέγερσης TA = 25℃ 5 έως 10 V

Ρεύμα διέγερσης TA = 25℃ 1 έως 2 mA

Αντίσταση βραχίονα γέφυρας TA = 25℃ 4, 5, 6 kΩ 2

Μετατόπιση μηδενικού σημείου TA = 25℃ -15 έως 0 έως 15 mV

Έξοδος πλήρους κλίμακας TA = 25℃

45, 60, 75 mV εύρος 10kPa

60, 75, 90 mV εύρος 40kPa

70, 90, 110 mV εύρος 200kPa

Γραμμικότητα TA = 25℃ -0,3 έως 0,3 %VFS ευθεία γραμμή καλύτερης εφαρμογής

Συντελεστής θερμοκρασίας μετατόπισης μηδενικού σημείου TA = 25℃ -0,08 έως 0,08 %VFS

Συντελεστής θερμοκρασίας εξόδου πλήρους κλίμακας TA = 25℃ -0,27 έως -0,22 έως -0,17 %VFS /℃ διέγερση σταθερής πίεσης

Συντελεστής θερμοκρασίας εξόδου πλήρους κλίμακας TA = 25℃ -0,03 έως 0,03 %VFS /℃ διέγερση σταθερού ρεύματος

Συντελεστής θερμοκρασίας αντίστασης TCR TA = 25℃ 1600 έως 2000 ppm/℃

Υστέρηση πίεσης TA = 25℃ -0,1 έως 0,05 έως 0,1 %VFS

Υστέρηση θερμοκρασίας TA = 25℃ -0,3 έως 0,3 %VFS

Προδιαγραφές:
