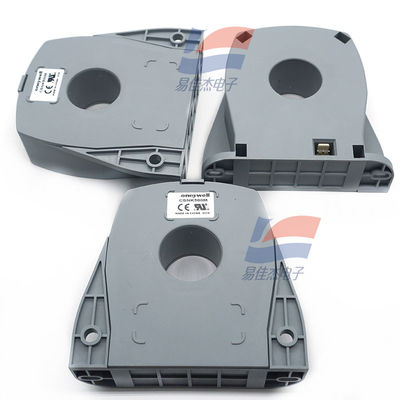

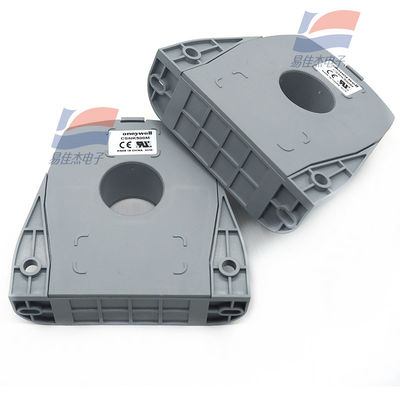

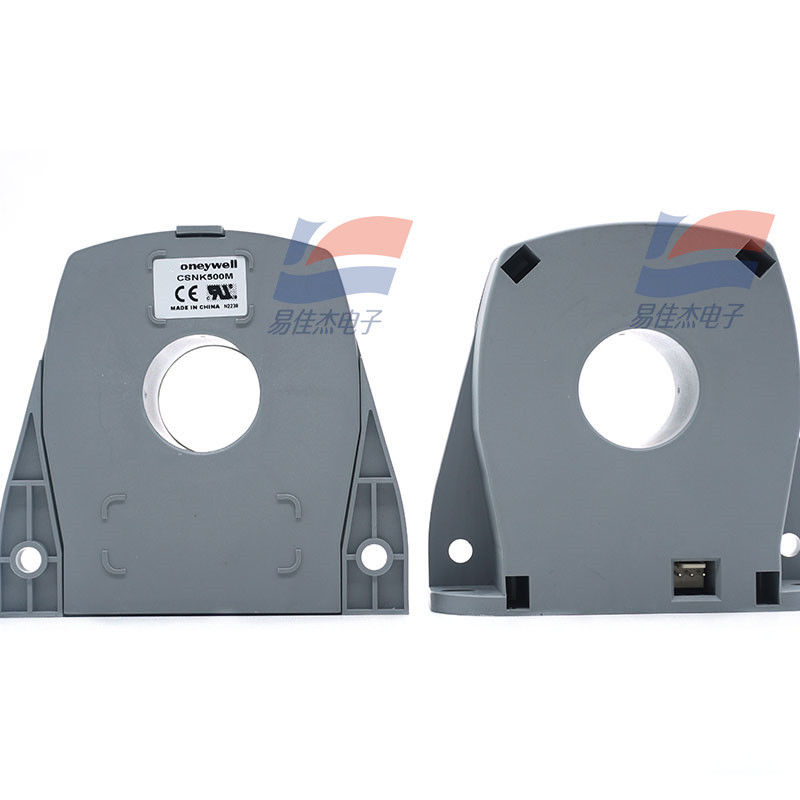

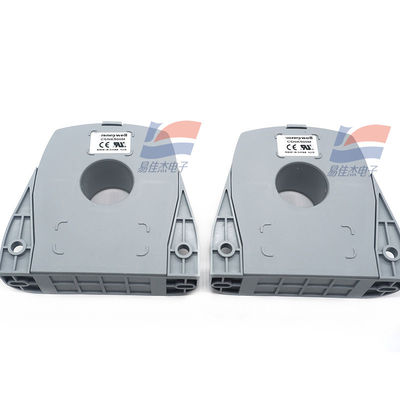

CSNK500M Δέκτης ρεύματος Μέτρηση συνεχούς ρεύματος εναλλασσόμενου ρεύματος παλμικού ρεύματος

                               Αισθητήρας Ρεύματος CSNK500M Μέτρηση Συνεχούς Ρεύματος Εναλλασσόμενου Ρεύματος Παλμικού Ρεύματος

Ηλεκτρικές Παράμετροι:

• Ονομαστικό Ρεύμα: 500A rms (ονομαστικό)
• Εύρος Μέτρησης:
  • Συνεχές ρεύμα: 0~±1200A_t
  • Μέγιστο ρεύμα AC: 0~±1275A_t
• Αντίσταση Μέτρησης (στους 70°C):
  • Με ±15V: 0Ω~75Ω στα ±500A_t Μέγιστο; 0Ω~10Ω στα ±1000A_t Μέγιστο
  • Με ±18V: 0Ω~100Ω στα ±500A_t Μέγιστο; 0Ω~5Ω στα ±1275A_t Μέγιστο
• Ρεύμα Αναλογικής Εξόδου (στα 500A): 100mA
• Λόγος Στροφών: 1/5000
• Ακρίβεια (25°C): Καλύτερη από ±0.50%ln
• Τάση Τροφοδοσίας: ±15~18V DC (±5%)
• Ηλεκτρική Μόνωση Πρωτεύοντος-Δευτερεύοντος: 6KV_rms/50KHz/1min

Επιδόσεις - Δυναμικές Παράμετροι:

• Ρεύμα Μηδενικής Μετατόπισης (25°C): Καλύτερο από ±0.20mA
• Μεταβολή Θερμοκρασίας Ρεύματος Μετατόπισης (0~70°C): Καλύτερη από ±0.30mA
• Γραμμικότητα: Καλύτερη από ±0.10%
• Χρόνος Απόκρισης: Καλύτερος από 1μs
• Εύρος Ζώνης: DC~100KHz
• di/dT Ακολουθία: Καλύτερη από 100A/μs

Τεχνικές Προδιαγραφές:

• Εύρος Θερμοκρασίας Λειτουργίας: -40~85°C
• Εύρος Θερμοκρασίας Αποθήκευσης: -40~90°C
• Κατανάλωση Ρεύματος: 20mA συν το ρεύμα εξόδου
• Εσωτερική Αντίσταση Δευτερεύοντος (+70°C): 50Ω
• Κέλυφος Αισθητήρα: Μονωμένο πλαστικό κέλυφος
• Τύπος Σύνδεσης: 4-pin connector

Αρχή Λειτουργίας:

Ο αισθητήρας ρεύματος κλειστού βρόχου CSNK500M βασίζεται στην αρχή μαγνητικής αντιστάθμισης, με ηλεκτρική μόνωση μεταξύ πρωτεύοντος/δευτερεύοντος κυκλώματος. Μπορεί να μετρήσει συνεχές, εναλλασσόμενο και παλμικό ρεύμα.
