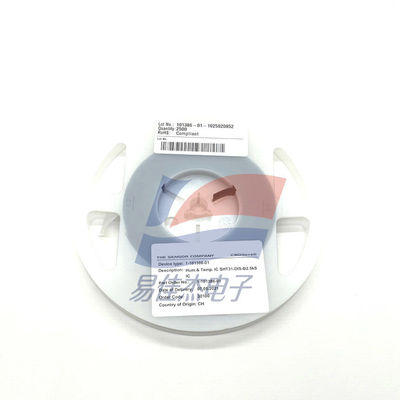

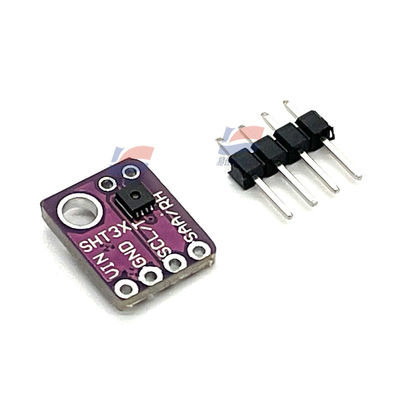

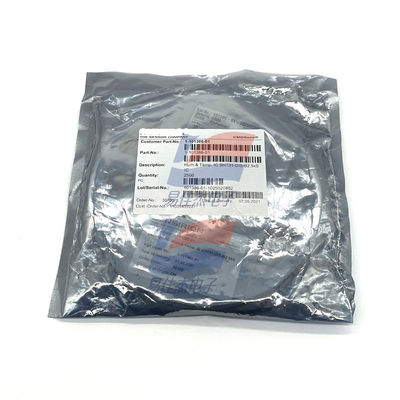

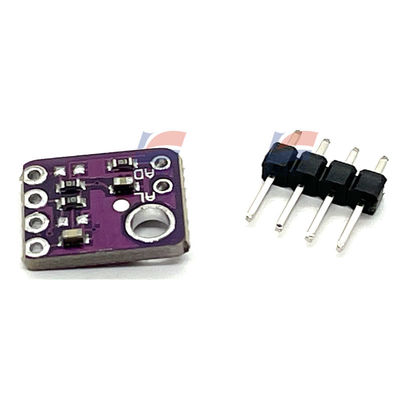

SHT31 Ψηφιακός αισθητήρας θερμοκρασίας και υγρασίας για έξυπνες οικιακές συσκευές HVAC

SHT31 Ψηφιακός αισθητήρας υγρασίας θερμοκρασίας

Γενικές πληροφορίες:

• Μοντέλο: SHT31
• Κατασκευαστής: Sensirion
• Τύπος αισθητήρα: Ψηφιακή υγρασία και αισθητήρα θερμοκρασίας
• Πακέτο: DFN8_2.5x2.5mm_ep, με μέγεθος 2,5mm × 2,5mm και ύψος 0,9mm4.
• Συμμόρφωση με ROHS: Ναι4.
• Automotive Grade: AEC - Q100 Pricified4.

Ηλεκτρικά χαρακτηριστικά:

• Τάση τροφοδοσίας (VDD): 2.15 - 5.5V1.
• Λειτουργικό ρεύμα: <1,5mA2.
• Ρεύμα αναμονής: 1,7 μΑ4.
• Διεπαφή: I²C, με μέγιστη ταχύτητα επικοινωνίας 1MHZ1.

Απόδοση μέτρησης:

• Εύρος μέτρησης θερμοκρασίας: -40 - 125 ° C1.
• Ακρίβεια θερμοκρασίας: ± 0,2 ° C (στους 0 - 90 ° C) 2.
• Εύρος μέτρησης υγρασίας: 0 - 100%RH2.
• Ακρίβεια υγρασίας: ± 2%RH (στους 25 ° C) 2.
• Χρόνος απόκρισης: 8s (υγρασία) 4.
• Επαναληψιμότητα: ± 0,1%RH (υγρασία), ± 0,1 ° C (θερμοκρασία).
• Hysteresis: <1%RH.
• Μακροπρόθεσμη σταθερότητα: <1%RH/έτος.

Περιβαλλοντικές παράμετροι:

• Θερμοκρασία λειτουργίας: -40 - 125 ° C1.
• Θερμοκρασία αποθήκευσης: -50 - 150 ° C4.
• Λειτουργική υγρασία: 0 - 100%RH (μη συμπύκνωση).

Φυσικές διαστάσεις:

• Μέγεθος πακέτου (L × W × H): 2,5mm × 2,5mm × 0,9mm4.
• Τύπος τοποθέτησης: SMT4.

Χρονισμός διεπαφής:

• Χρόνος εκκίνησης: -
• Κύκλος μέτρησης: -
• Διεύθυνση I²C: 0x44 ή 0x45, η οποία καθορίζεται από τη σύνδεση PIN ADDR2.
• Μορφή δεδομένων: 16 - bit (MSB First) + 8 - Bit CRC checksum.

1. Καταναλωτικά ηλεκτρονικά:

• Έξυπνες οικιακές συσκευές: Χρησιμοποιούνται σε έξυπνους υγραντήρες, αφυγραντήρες και συστήματα αυτόματης ρύθμισης θερμοκρασίας/υγρασίας για κλιματιστικά/ανεμιστήρες, επιτρέποντας τον έξυπνο έλεγχο μέσω της παρακολούθησης των περιβαλλοντικών παραμέτρων σε πραγματικό χρόνο.
• Wearables & Monitoring Health: Ενσωματωμένο σε έξυπνα ρολόγια και ζώνες γυμναστικής για την παρακολούθηση της θερμοκρασίας της επιφάνειας του σώματος και τη φθορά της υγρασίας του περιβάλλοντος, βοηθώντας στη διαχείριση της αθλητικής υγείας (π.χ. ανάλυση κατάστασης ιδρώτα).
• Συσκευές οικιακής και κουζίνας: Παρακολούθηση θερμοκρασίας/υγρασίας για ψυγεία, φούρνους και κουτιά αποθήκευσης τροφίμων για τη διατήρηση των βέλτιστων συνθηκών συντήρησης.

2. Βιομηχανικός και αυτοματοποιημένος έλεγχος:

• Συστήματα παρακολούθησης του περιβάλλοντος: Παρακολούθηση θερμοκρασίας/υγρασίας σε πραγματικό χρόνο σε εργοστασιακά εργαστήρια και αποθήκες για να εξασφαλιστεί σταθερά περιβάλλοντα λειτουργίας για όργανα ακριβείας και ηλεκτρονική αποθήκευση εξαρτημάτων.
• HVAC (θέρμανση, εξαερισμός και κλιματισμός): Ρυθμίζει την εσωτερική άνεση και βελτιστοποιεί την κατανάλωση ενέργειας σε εμπορικά κτίρια προσαρμόζοντας τον εξαερισμό με βάση την υγρασία.
• Παρακολούθηση της κατάστασης του βιομηχανικού εξοπλισμού: Παρακολουθεί τις εσωτερικές θερμοκρασίες των κινητήρων και των διανομών για να αποφευχθεί η υπερθέρμανση ή αποτρέπει τη διάβρωση σε υγρά περιβάλλοντα.

3. Αυτοκίνητα και μεταφορά:

• Έλεγχος περιβάλλοντος εντός οχήματος: Ανίχνευση θερμοκρασίας/υγρασίας για συστήματα κλιματισμού αυτοκινήτων για την επίτευξη αυτόματου ελέγχου του κλίματος και ενσωμάτωση με τη διαχείριση της ποιότητας του αέρα (π.χ. Degging και καθαρισμός αέρα).
• Παρακολούθηση διαμερίσματος κινητήρα και παρακολούθηση της μπαταρίας: Παρακολούθηση θερμοκρασίας για νέα πακέτα μπαταριών οχημάτων ενεργειακών οχημάτων (εξασφαλίζοντας ασφαλή φόρτιση και εύρος) ή ανίχνευση υγρασίας σε συστήματα εισαγωγής κινητήρα.
• Συμμόρφωση με την αυτοκινητοβιομηχανία: πληροί τα πρότυπα AEC-Q100 για μακροπρόθεσμη σταθερή λειτουργία σε ηλεκτρονικά οχήματα (π.χ. πίνακες ελέγχου, μονάδες αισθητήρων).

4. Medical & Research:

• Ιατρικός εξοπλισμός & περιβάλλοντα: Παρακολούθηση θερμοκρασίας/υγρασίας σε νοσοκομειακούς χώρους, φυτώρια και φαρμακευτικά γραφεία αποθήκευσης (π.χ. καταγραφή δεδομένων για μεταφορά κρύου αλυσίδας εμβολίου).
• Εργαστήριο και ερευνητικός εξοπλισμός: ακριβής έλεγχος των θαλάμων θερμοκρασίας/υγρασίας και συσκευών προσομοίωσης του κλίματος ή συλλογή περιβαλλοντικών παραμέτρων για βιολογικά πειράματα (π.χ. ανάπτυξη φυτών, μικροβιακή καλλιέργεια).

5. Γεωργία και κτηνοτροφία:

• Καλλιέργεια θερμοκηπίου: Παρακολουθεί τη θερμοκρασία/υγρασία του θερμοκηπίου για τον αυτόματο έλεγχο του εξαερισμού και της άρδευσης, τη βελτιστοποίηση των συνθηκών ανάπτυξης των καλλιεργειών για τα λαχανικά και τα λουλούδια.
• Η κτηνοτροφία: Περιβαλλοντική παρακολούθηση σε αγροκτήματα για την πρόληψη μούχλας σε χοίρους/coops και άγχος από ακραίες θερμοκρασίες, βελτιώνοντας την αποτελεσματικότητα της αναπαραγωγής.

6. Μετεωρολογία και εξωτερικός εξοπλισμός:

• Φορητικοί καιρικοί σταθμοί: Συλλογή θερμοκρασίας/υγρασίας για συσκευές χειρός ή μικρούς καιρικούς σταθμούς, που χρησιμοποιούνται σε υπαίθριες λειτουργίες, τουρισμό ή καταστροφή έγκαιρη προειδοποίηση.
• Εξωτερική προστασία εξοπλισμού: Παρακολούθηση υγρασίας για υπαίθρια κουτιά διανομής ισχύος και σταθμούς βάσης επικοινωνίας για την αποφυγή ζημιών από υψηλή υγρασία.

7. Ειδικές εφαρμογές βιομηχανίας:

• Αεροδιαστημική και άμυνα: Παρακολούθηση θερμοκρασίας/υγρασίας σε διαμερίσματα εξοπλισμού (συνάντηση με σκληρές περιβαλλοντικές απαιτήσεις) ή μονάδες περιβαλλοντικής ανίχνευσης UAV.
• Προστασία πολιτιστικών λείψανα: Περιβαλλοντικός έλεγχος σε μουσεία και αρχεία για τη διατήρηση των αντίκες, της καλλιγραφίας και των αρχαίων βιβλίων από την υγρασία και την ξηρότητα.

Βασικά πλεονεκτήματα για εφαρμογές:

• Υψηλή ακρίβεια & σταθερότητα: ακρίβεια θερμοκρασίας ± 0,2 ° C και υγρασία ± 2%RH καθιστούν κατάλληλο για σενάρια που απαιτούν αυστηρό περιβαλλοντικό έλεγχο.
• Ευρεία περιοχή θερμοκρασίας: Λειτουργεί από -40 ° C έως 125 ° C, προσαρμόζοντας σε ακραία βιομηχανικά και αυτοκινητοβιομηχανικά περιβάλλοντα.
• Χαμηλή κατανάλωση ενέργειας: ρεύμα αναμονής τόσο χαμηλό όσο 1,7 μΑ, ιδανικό για συσκευές IoT που τροφοδοτούνται με μπαταρίες (π.χ. ασύρματα αισθητήρες).
• Αξιόπιστη επικοινωνία: Η διασύνδεση I²C με το CRC SHECKSUM εξασφαλίζει την ακεραιότητα των δεδομένων, υποστηρίζοντας την επικοινωνία υψηλής ταχύτητας έως 1MHz.
