SHT20 Ψηφιακός αισθητήρας υγρασίας θερμοκρασίας για τη συλλογή δεδομένων υγρασίας θερμοκρασίας περιβάλλοντος

                                                Αισθητήρας Ψηφιακής Θερμοκρασίας και Υγρασίας SHT20

Χαρακτηριστικά:

• Υψηλή Ακρίβεια:
• Υγρασία: Τυπική ακρίβεια ±3%RH.
• Θερμοκρασία: Τυπική ακρίβεια ±0.3°C.
• Ευρύ εύρος τάσης: Λειτουργεί στα 2.1V έως 3.6V, κατάλληλο για διάφορες εφαρμογές.
• Χαμηλή κατανάλωση ενέργειας: Ιδανικό για συσκευές με μπαταρία (π.χ., ρεύμα κατάστασης αναστολής λειτουργίας μόλις 0.15–0.4μA).
• Ψηφιακή έξοδος: Υιοθετεί τυπική διεπαφή I²C για εύκολη σύνδεση με μικροελεγκτές και ψηφιακές συσκευές.
• Διαμορφώσιμη ανάλυση: Η ανάλυση ρυθμίζεται μέσω εντολών (μέγ. 12/14-bit για υγρασία/θερμοκρασία, ελάχ. 8/12-bit).
• Υψηλή αξιοπιστία: Κάθε αισθητήρας βαθμονομείται και ελέγχεται ξεχωριστά, με εξαιρετική μακροπρόθεσμη σταθερότητα και λειτουργία ελέγχου αθροίσματος για αξιόπιστη επικοινωνία.

Τεχνικές παράμετροι:

• Εύρος μέτρησης:
  • Υγρασία: 0–100%RH.
  • Θερμοκρασία: -40–125°C.
• Χρόνος απόκρισης:
  • Υγρασία: 8s (τ63%).
  • Θερμοκρασία: 5–30s (τ63%).
• Ρεύμα τροφοδοσίας:
  • Κατά τη διάρκεια της μέτρησης: Τυπικό 300μA, μέγ. 330μA.
  • Κατάσταση αναστολής λειτουργίας: Τυπικό 0.15–0.4μA.
• Προδιαγραφές συσκευασίας:
  • Διατίθεται σε καρούλια 1.500 ή 5.000 τεμαχίων.

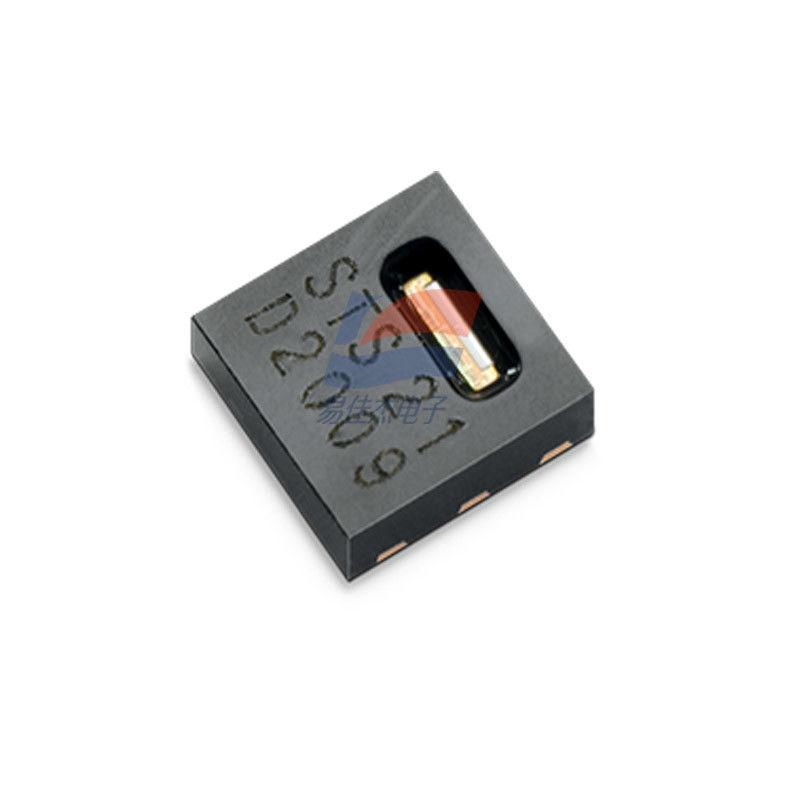

  • Πακέτο DFN (Dual Flat No-Lead): 3×3×1.1mm³, συμβατό με συγκόλληση reflow.

Πεδία εφαρμογής:

• Καταγραφείς δεδομένων: Συλλέγουν δεδομένα θερμοκρασίας και υγρασίας περιβάλλοντος για ανάλυση.
• Πομποί: Μετατρέπουν σήματα θερμοκρασίας/υγρασίας σε τυπικές μορφές για μετάδοση σε μεγάλες αποστάσεις.
• Αυτοματοποιημένος έλεγχος διεργασιών: Παρακολουθούν και ελέγχουν με ακρίβεια τις περιβαλλοντικές συνθήκες στη βιομηχανική παραγωγή.
• Αυτοκινητοβιομηχανία: Χρησιμοποιείται για την παρακολούθηση του περιβάλλοντος εντός του οχήματος και τον έλεγχο του συστήματος κλιματισμού.
• Έλεγχος κτιρίων & HVAC: Παρακολουθεί και ρυθμίζει το εσωτερικό κλίμα για άνεση και ενεργειακή απόδοση.
• Βιομηχανία ενέργειας: Παρακολουθεί τη θερμοκρασία/υγρασία σε περιβάλλοντα λειτουργίας ηλεκτρικού εξοπλισμού για ασφάλεια.
• Μετρήσεις & Δοκιμές: Λειτουργούν ως τυπικές συσκευές μέτρησης θερμοκρασίας/υγρασίας για βαθμονόμηση.
• Φαρμακευτική βιομηχανία: Παρακολουθεί περιβάλλοντα αποθήκευσης και παραγωγής για να διασφαλίσει την ποιότητα των φαρμάκων.

Πρόσθετες σημειώσεις:

• Πρωτόκολλο επικοινωνίας:
• Διεύθυνση I²C: 0x40 (προεπιλογή).
• Οι εντολές περιλαμβάνουν ενεργοποιήσεις μέτρησης (π.χ., 0xF3 για θερμοκρασία, 0xF5 για υγρασία) και μαλακή επαναφορά (0xFE).
• Πιστοποιήσεις: Συμμορφώνεται με RoHS, πληροί τα πρότυπα REACH.
• Αναφορά δελτίου δεδομένων: Για λεπτομερή διαγράμματα χρονισμού και κυκλώματα εφαρμογής, ανατρέξτε στην επίσημη τεκμηρίωση της Sensirion (π.χ., SHT20 Datasheet V5.0).
