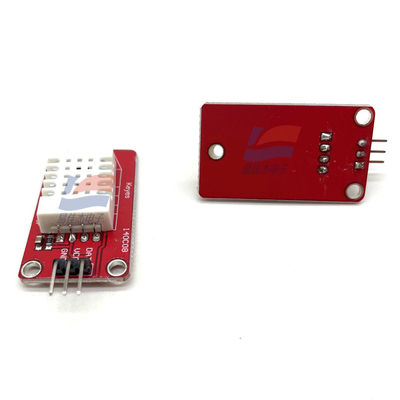

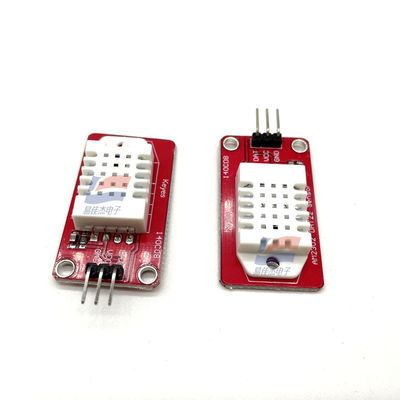

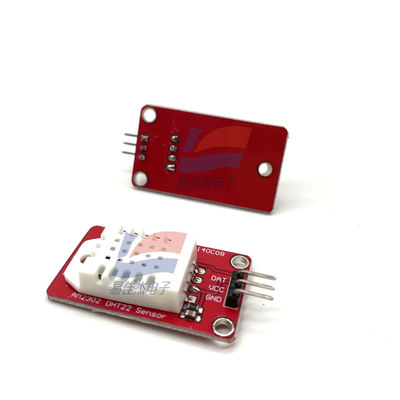

                                          Ψηφιακός Αισθητήρας Θερμοκρασίας και Υγρασίας DHT22

Επισκόπηση:

Ο DHT22, γνωστός και ως AM2302 ή RHT03, είναι ένας βαθμονομημένος ψηφιακός αισθητήρας θερμοκρασίας και υγρασίας που χρησιμοποιεί μια τυπική διεπαφή μονής καλωδίωσης για την ανίχνευση της θερμοκρασίας και της υγρασίας του περιβάλλοντος.

Χαρακτηριστικά:

• Υψηλή Ακρίβεια:
  • Υγρασία: Εύρος μέτρησης 0% - 99,9% RH, ακρίβεια ±2% RH.
  • Θερμοκρασία: Εύρος μέτρησης -40°C - 80°C, ακρίβεια ±0,5°C.
• Υψηλή Αξιοπιστία: Υιοθετεί εξειδικευμένη τεχνολογία απόκτησης ψηφιακής μονάδας και τεχνολογία ανίχνευσης θερμοκρασίας-υγρασίας για να διασφαλίσει υψηλή αξιοπιστία και εξαιρετική μακροπρόθεσμη σταθερότητα.
• Χαμηλή Κατανάλωση Ενέργειας: Παρουσιάζει εξαιρετικά χαμηλή κατανάλωση ενέργειας, κατάλληλο για διάφορες εφαρμογές με αυστηρές απαιτήσεις ισχύος.
• Μετάδοση Μεγάλης Απόστασης: Η απόσταση μετάδοσης σήματος μπορεί να φτάσει πάνω από 20 μέτρα.

Ηλεκτρικά Χαρακτηριστικά:

• Τάση Λειτουργίας: 3,3V - 5,5V (συνιστάται τροφοδοσία 5V).
• Ρεύμα Λειτουργίας:
  • Κατά τη μέτρηση: 1 - 1,5mA.
  • Σε κατάσταση αναμονής: 40 - 50μA.
• Σήμα Εξόδου: Ψηφιακό σήμα, μεταδιδόμενο μέσω διαύλου μονής καλωδίωσης.

Φυσικά Χαρακτηριστικά:

• Διαστάσεις: 27mm x 59mm x 13,5mm.
• Βάρος: Περίπου 2,4g (μόνο ο αισθητήρας DHT22).
• Ορισμός ακροδεκτών: Συνήθως 4 ακροδέκτες:
  • VCC (ακροδέκτης τροφοδοσίας), DATA (ακροδέκτης δεδομένων), NC (ακροδέκτης χωρίς σύνδεση), GND (ακροδέκτης γείωσης).

Πεδία Εφαρμογής:

• HVAC (Θέρμανση, Εξαερισμός και Κλιματισμός): Παρακολουθεί και ελέγχει την εσωτερική θερμοκρασία και υγρασία για να παρέχει ένα άνετο περιβάλλον.
• Οικιακές Συσκευές: Όπως έξυπνοι υγραντήρες, αφυγραντήρες, κλιματιστικά κ.λπ., προσαρμόζοντας αυτόματα τις λειτουργίες εργασίας με βάση τις συνθήκες του περιβάλλοντος.
• Μετεωρολογικοί Σταθμοί: Ως μέρος του εξοπλισμού μετεωρολογικής παρακολούθησης, συλλέγοντας δεδομένα θερμοκρασίας και υγρασίας περιβάλλοντος για πρόγνωση καιρού και κλιματική έρευνα.
• Βιομηχανικός Αυτοματισμός: Παρακολουθεί τη θερμοκρασία και την υγρασία σε εργαστήρια παραγωγής, αποθήκες και άλλα βιομηχανικά περιβάλλοντα για να διασφαλίσει τη σταθερότητα της διαδικασίας και την ποιότητα των προϊόντων.

Προφυλάξεις:

• Όταν τροφοδοτείται με τροφοδοσία 3,3V, το μήκος του καλωδίου δεν πρέπει να υπερβαίνει το 1 μέτρο για να αποφευχθούν σφάλματα μέτρησης λόγω πτώσης τάσης γραμμής.
• Ο ρυθμός δειγματοληψίας του αισθητήρα δεν πρέπει να υπερβαίνει τα 0,5Hz, δηλαδή, νέα δεδομένα μπορούν να ληφθούν μόνο μία φορά κάθε 2 δευτερόλεπτα.
• Συνιστώμενο περιβάλλον αποθήκευσης: Θερμοκρασία 10°C - 40°C, υγρασία κάτω από 60% RH.
