Σύνθετος αισθητήρας θερμοκρασίας και υγρασίας AM2302 για έλεγχο περιβάλλοντος σε οικογένειες, για εκτροφή κατοικίδιων/ζώων

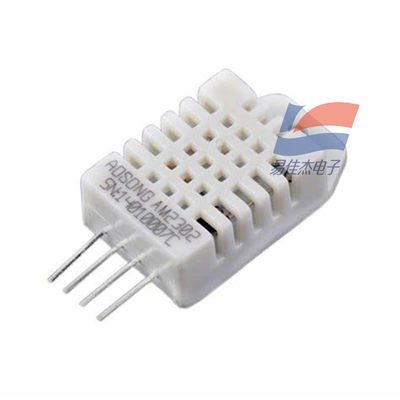

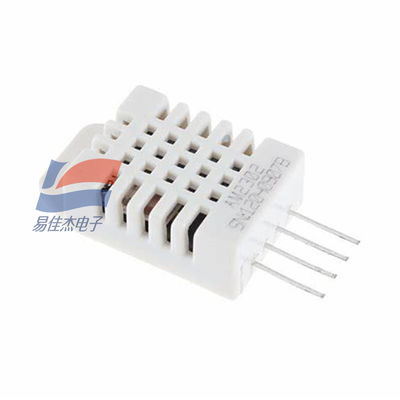

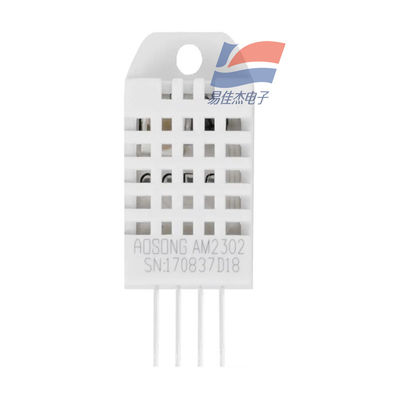

                                           Σύνθετος Αισθητήρας Θερμοκρασίας-Υγρασίας AM2302

1. Επισκόπηση:

Το AM2302 είναι ένας συνδυασμένος αισθητήρας θερμοκρασίας και υγρασίας με βαθμονομημένη ψηφιακή έξοδο σήματος. Εφαρμόζει εξειδικευμένη τεχνολογία απόκτησης ψηφιακής μονάδας και τεχνολογία ανίχνευσης θερμοκρασίας-υγρασίας, εξασφαλίζοντας εξαιρετικά υψηλή αξιοπιστία και εξαιρετική μακροπρόθεσμη σταθερότητα.

2. Αρχή Λειτουργίας:

Ο αισθητήρας αποτελείται από ένα χωρητικό στοιχείο ανίχνευσης υγρασίας, ένα στοιχείο ανίχνευσης θερμοκρασίας υψηλής ακρίβειας και έναν μικροελεγκτή 8 bit υψηλής απόδοσης. Οι συντελεστές βαθμονόμησης αποθηκεύονται στον μικροελεγκτή ως πρόγραμμα, το οποίο καλείται κατά την επεξεργασία των ανιχνευμένων σημάτων μέσα στον αισθητήρα.

3. Τάση Τροφοδοσίας:

3.3 - 6V

4. Μετάδοση Σήματος:

• Υιοθετεί μια σειριακή διασύνδεση ενός καλωδίου με μετάδοση δεδομένων 40 bit (MSB first).
• Χρόνος επικοινωνίας: Περίπου 5ms ανά κύκλο.
• Μορφή δεδομένων: Δεδομένα υγρασίας 16 bit + δεδομένα θερμοκρασίας 16 bit + άθροισμα ελέγχου 8 bit.

5. Εύρος Μέτρησης και Ακρίβεια:

• Υγρασία:
  • Εύρος: 0 - 100% RH
  • Ακρίβεια: 2 - 5% RH
• Θερμοκρασία:
  • Εύρος: -40 - 80°C
  • Ακρίβεια: ±0.5°C

6. Κατανάλωση Ενέργειας:

2.5mA max (κατά τη μετατροπή, δηλαδή, κατά την αίτηση δεδομένων)

7. Διαστάσεις:

• Κύριο σώμα: 27mm x 59mm x 13.5mm
• Μήκος καλωδίου: 23cm

8. Χρόνος Απόκρισης:

• Τα δεδομένα θερμοκρασίας και υγρασίας που διαβάζονται από τον κεντρικό υπολογιστή από το AM2302 είναι πάντα η προηγούμενη τιμή μέτρησης.
• Όταν το διάστημα μεταξύ δύο μετρήσεων είναι μεγάλο, διαβάστε δύο φορές διαδοχικά και λάβετε τη δεύτερη τιμή ως δεδομένα σε πραγματικό χρόνο.
• Ελάχιστο διάστημα μεταξύ δύο αναγνώσεων: 2 δευτερόλεπτα.

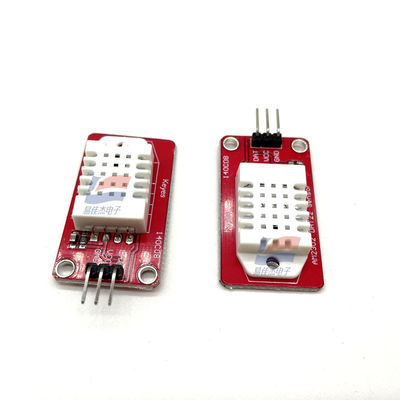

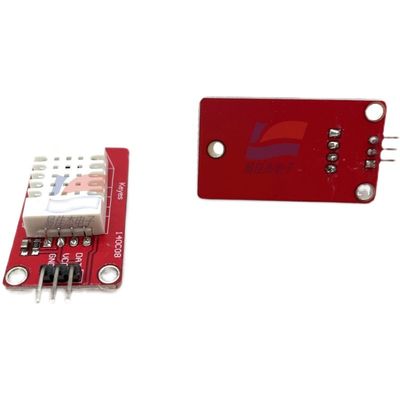

9. Περιγραφή Διασύνδεσης:

• Συνήθως περιλαμβάνει ακροδέκτη τροφοδοσίας 3 - 5V, ακροδέκτη δεδομένων και ακροδέκτη γείωσης.
• Παρόλο που χρησιμοποιεί ένα μόνο καλώδιο για τη μετάδοση δεδομένων, είναι ασυμβίβαστο με το δίαυλο Dallas 1 - wire.
• Για πολλαπλούς αισθητήρες, ο καθένας πρέπει να έχει τον ανεξάρτητο ακροδέκτη δεδομένων του.
• Ο αισθητήρας εσωτερικά έχει μια αντίσταση pull-up 5.1kΩ που συνδέει το VCC και τον ακροδέκτη δεδομένων, επομένως οι εξωτερικές αντιστάσεις pull-up είναι γενικά περιττές.
