Τα ολοκληρωμένα κυκλώματα αισθητήρων Hall μονής πολικότητας YJJ SS543GT SS543AT χρησιμοποιούνται σε κινητήρες συνεχούς ρεύματος χωρίς ψήκτρες.

Περιγραφή Προϊόντος:

Τα ολοκληρωμένα κυκλώματα αισθητήρων Hall SS543GT και SS543AT Single-Pole χρησιμοποιούνται σε κινητήρες DC χωρίς ψήκτρες

Χαρακτηριστικά:

SS543GT SS543AT ψηφιακό IC αισθητήρα θέσης Hall effect, single-pole, medium Gaussian, SOT-89B, ταινία τσέπης, 1000 τεμάχια ανά ρολό.

Το ψηφιακό IC αισθητήρα θέσης Hall effect Honeywell SS543AT είναι μια μικρή, πολυλειτουργική ψηφιακή συσκευή Hall effect που λειτουργεί από το μαγνητικό πεδίο ενός μόνιμου μαγνήτη ή ενός ηλεκτρομαγνήτη, σχεδιασμένη να ανταποκρίνεται στους εναλλασσόμενους Βόρειους και Νότιους Πόλους ή μόνο στον Νότιο Πόλο. Έχουν διπολικές, ασφαλισμένες ή μονοπολικές μαγνητικές ιδιότητες. Ο ενσωματωμένος ρυθμιστής τάσης μπορεί να λειτουργήσει σταθερά εντός του εύρους τάσης τροφοδοσίας 3,8Vdc έως 30Vdc. Αυτοί οι αισθητήρες μπορούν να παρέχουν συνεχώς μια απορροφητική έξοδο 20 mA και μπορούν να ανακυκλωθούν έως και 50 mA το πολύ. Η λειτουργία 3,8V επιτρέπει τη χρήση σε πολλές πιθανές εφαρμογές χαμηλής τάσης. Η ψηφιακή έξοδος τύπου απορρόφησης ανοιχτού συλλέκτη μπορεί εύκολα να συνδεθεί σε διάφορα ηλεκτρονικά κυκλώματα. Όλοι οι κατάλογοι μπορούν να λειτουργήσουν σε θερμοκρασίες έως και 150°C [302°F]. Για χάρη της ευελιξίας του σχεδιασμού

Σειρά SS400: Επίπεδος τύπος TO-92:

SS4XX: Ευθύγραμμο τυπικό καλώδιο, χύμα

SS4XX-L: Ευθύγραμμο μακρύ καλώδιο, χύμα

SS4XX-T2: Διαμορφωμένο καλώδιο, ammopack με κασέτα

SS4XX-T3: Ευθύγραμμο τυπικό καλώδιο, ammopack με κασέτα

SS4XX-S: Επιφανειακή τοποθέτηση, χύμα

SS4XX-SP: Επιφανειακή τοποθέτηση, ταινία τσέπης και καρούλια

Σειρά SS500: SOT-89B, ταινία τσέπης και καρούλια

Τεχνική Προδιαγραφή

Όνομα Σειράς: SS500

Τύπος μαγνητικής κίνησης single-pole

Η μέγιστη τάση εξόδου είναι 0,4 Vdc

Το ρεύμα εξόδου είναι 20 milliampere

Τύπος εξόδου sinking

Θερμοκρασία αποθήκευσης: -50°C έως 150°C [-58°F έως 302°F]

Σημείο απελευθέρωσης 75 λεπτά (25℃)

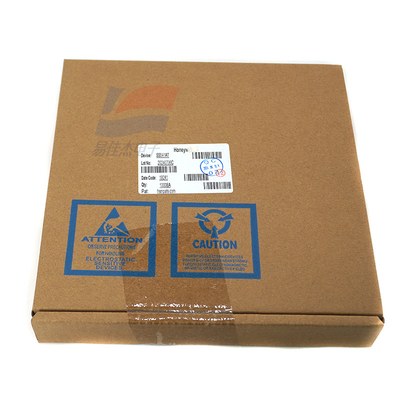

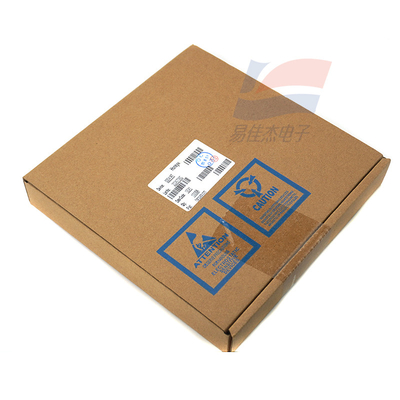

Τύπος συσκευασίας SOT-89B, ταινία τσέπης και καρούλια, 1000 τεμάχια ανά ρολό

Ο χρόνος μεταγωγής μειώθηκε (κατά 90% έως 10%) έως και 1,5μs

Κατηγορία προϊόντος: IC αισθητήρα ψηφιακής θέσης Hall Effect

Η τάση τροφοδοσίας κυμαίνεται από 3,8Vdc έως 30Vdc

Το μέγιστο ρεύμα τροφοδοσίας είναι 10,0 mA

Το μέγιστο ρεύμα διαρροής είναι 10μA

Θερμοκρασία λειτουργίας: -40°C έως 150°C [-40°F έως 302°F]

Το μέγιστο σημείο λειτουργίας είναι 180 G (στους 25℃)

Διαφορικό 25 λεπτά (25℃)

Ο χρόνος μεταγωγής αυξάνεται (από 10% σε 90%) έως και 1,5μs

Διαθεσιμότητα Παγκοσμίως

Λειτουργία προϊόντος

Ο σχεδιασμός IC Hall τεσσάρων πόλων μπορεί να ελαχιστοποιήσει τη μηχανική καταπόνηση στον μέγιστο βαθμό

Τα μαγνητικά εξαρτήματα με αντιστάθμιση θερμοκρασίας μπορούν να παρέχουν σταθερή λειτουργία σε ένα ευρύ φάσμα θερμοκρασιών από -40°C έως 150°C [-40°F έως 302°F]

Ένα ευρύ φάσμα περιλαμβανόμενων τάσεων τροφοδοσίας, από 3,8Vdc έως 30Vdc, με ευελιξία εφαρμογής

Ψηφιακή, έξοδος ανοιχτού αποστράγγισης συλλέκτη, βολική για σύνδεση με διάφορα κοινά ηλεκτρονικά κυκλώματα

Η έκδοση υψηλής ευαισθησίας μπορεί να χρησιμοποιηθεί σε πιθανές εφαρμογές που απαιτούν υψηλή ακρίβεια ή μεγάλα κενά

Διπολικός, κλειδωμένος ή μονοπολικός μαγνητισμός

Εφαρμογή

Βιομηχανία

Ανίχνευση ταχύτητας και στροφών

Ταχύμετρο, ανιχνευτής φορτηγού

Ανίχνευση ροής

Μεταγωγή κινητήρα DC (άμεσου ρεύματος) χωρίς ψήκτρες

Έλεγχος κινητήρα και ανεμιστήρα

Έλεγχος ρομπότ

Μεταφορά:

Ανίχνευση ταχύτητας και RPM (στροφές ανά λεπτό)

Ταχύμετρο, ανιχνευτής φορτηγού

Έλεγχος κινητήρα και ανεμιστήρα

Ηλεκτρικό παράθυρο

Κορυφαία θέση του μετατρέψιμου

Ιατρική περίθαλψη

Συναρμολόγηση κινητήρα

Έλεγχος διανομής φαρμάκων

Προδιαγραφές:
