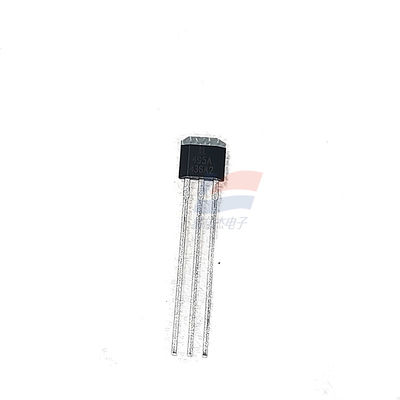

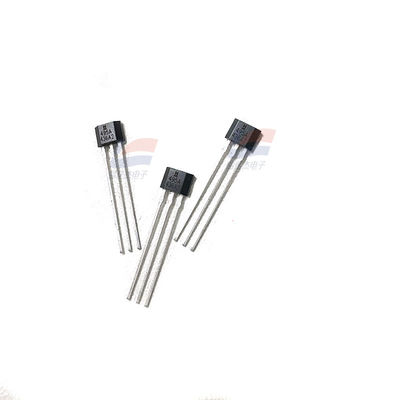

Ο αισθητήρας Hall SS496B Linear χρησιμοποιείται για ηλεκτρικά ποδήλατα

Περιγραφή Προϊόντος:

Ο Γραμμικός Αισθητήρας Hall SS496B Χρησιμοποιείται για Ηλεκτρικά Ποδήλατα

Χαρακτηριστικά:

Αισθητήρες Hall γραμμικής αναλογικής μείωσης κόστους σειράς SS496B. Επιφανειακής τοποθέτησης

Η σειρά SS496B MRL (Miniature Proportional Linear) είναι μια πολυλειτουργική γραμμική συσκευή Hall effect που μπορεί να λειτουργήσει από το μαγνητικό πεδίο ενός μόνιμου μαγνήτη ή ενός ηλεκτρομαγνήτη. Η αναλογική τάση εξόδου ρυθμίζεται από την τάση τροφοδοσίας. Μεταβάλλεται αναλογικά με την ένταση του μαγνητικού πεδίου. Τα ενσωματωμένα κυκλώματα προσφέρουν υψηλότερη σταθερότητα θερμοκρασίας και ευαισθησία. Η αντιστάτης λεπτού φιλμ με λέιζερ στο τσιπ προσφέρει υψηλή ακρίβεια (μηδέν έως 3%, με ευαισθησία έως 3%) και αντιστάθμιση θερμοκρασίας. Ο θετικός συντελεστής θερμοκρασίας της ευαισθησίας (τυπικά + 0,02% / C) αντισταθμίζει τον αρνητικό συντελεστή θερμοκρασίας του φθηνού μαγνήτη.

Οι αισθητήρες της σειράς SS496B προσφέρουν οικονομική αίσθηση MRL και έχουν ελαφρώς υψηλότερες προδιαγραφές από τα προϊόντα SS490. Το SS490B διαθέτει συνεχή τυπική είσοδο ή έξοδο έλξης 1,5 mA και λειτουργεί με ρεύμα τροφοδοσίας 7 mA στα 5,0 V στους 25 ° C για την επίτευξη προβλέψιμης απόδοσης σε όλο το εύρος θερμοκρασίας. Οι αισθητήρες της σειράς SS490B διαθέτουν ανοχές μηδενικής θέσης και ευαισθησίας, οι οποίες ποικίλλουν ανάλογα με τη θερμοκρασία.

Όνομα Σειράς: SS490

Η λειτουργία μαγνητικής κίνησης είναι γραμμική

Τάση εξόδου: 0,2V έως VS-τυπικό 0,2V, 0,4V έως Vs-0,4V (ελάχιστη τιμή)

Η ελάχιστη απορρόφηση ρεύματος εξόδου είναι 0,6 mA, τυπικά 1,5 mA όταν Vs> 4,5 V

Το μέγιστο ρεύμα διαρροής είναι 10 µA

Θερμοκρασία λειτουργίας: -40°C έως 150°C [-40°F έως 302°F]

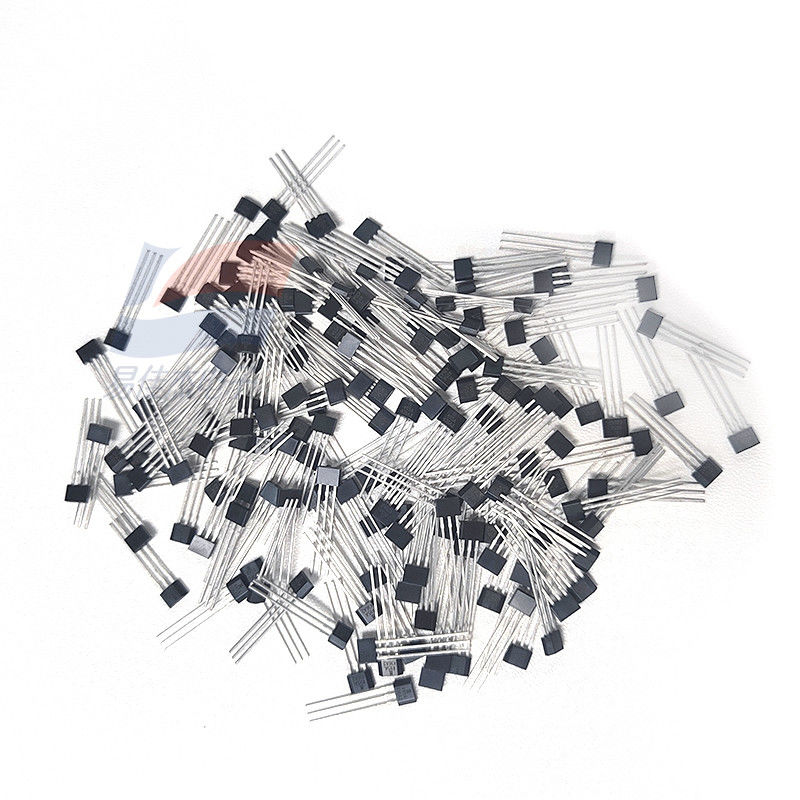

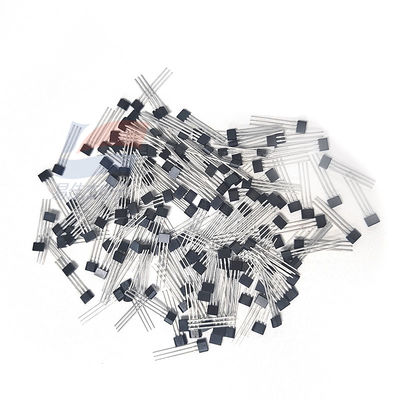

Τύπος συσκευασίας: Τυπική μολύβδου επίπεδη επίπεδη τύπου TO-92, χύμα, 1000 τεμάχια ανά σακούλα

Ο χρόνος μεταγωγής αυξάνεται (κατά 10% έως 90%) έως και 1,5 µs

Η ελάχιστη ευαισθησία είναι 2.300, η τυπική είναι 2.500 και η μέγιστη είναι 2.700 millivolts ανά γραμμάριο

Κατηγορία προϊόντος: IC αισθητήρα γραμμικού Hall Effect

Η τάση τροφοδοσίας κυμαίνεται από 4,5V έως 10,5V

Το ρεύμα τροφοδοσίας είναι 7,0 mA (τυπική τιμή) στα 5 Vdc

Η ελάχιστη πηγή ρεύματος εξόδου είναι 1 mA, τυπικά 1,5 mA όταν Vs> 4,5 V

Τύπος εξόδου: βύθιση ή αγορά

Θερμοκρασία αποθήκευσης: -40°C έως 165°C [-40°F έως 329°F]

Ο χρόνος απόκρισης είναι 3 μικροδευτερόλεπτα

Ο χρόνος μεταγωγής μειώνεται (κατά 90% έως 10%) έως και 1,5 µs

Διαθεσιμότητα παγκοσμίως

Χαρακτηριστικά Προϊόντος

Γραμμική έξοδος και ευέλικτος σχεδιασμός κυκλώματος

Ο σχεδιασμός IC τεσσάρων Hall ελαχιστοποιεί την επίδραση της μηχανικής καταπόνησης

Ανταποκρίνεται σε θετικό ή αρνητικό Gauss

Χρησιμοποιεί ενεργειακή απόδοση 7 mA στα 5 Vdc

Μονή απορρόφηση ρεύματος ή έξοδος ρεύματος

Η λειτουργία rail-to-rail μπορεί να παρέχει περισσότερα διαθέσιμα σήματα, επιτυγχάνοντας έτσι υψηλότερη ακρίβεια

Ο μαγνητισμός με αντιστάθμιση θερμοκρασίας βοηθά στην παροχή σταθερής λειτουργίας σε ένα ευρύ φάσμα θερμοκρασιών -40°C έως 150°C [-40°F έως 302°F]

Πεδίο εφαρμογής

Βιομηχανία

Βασική επαγωγή ρεύματος, που χρησιμοποιείται για την παρακολούθηση και ανίχνευση φορτίου κινητήρα

Αισθητήρες μαγνητικού πεδίου προστασίας από παραβίαση σε έξυπνους μετρητές κοινής ωφέλειας

Έλεγχος αντλίας σε βαρέα μηχανήματα και οικιακές συσκευές

Απλή γραμμική ή γωνιακή επαγωγή μετατόπισης

Αίσθηση θέσης τιμονιού/πεταλούδας σε ηλεκτρικά ποδήλατα και σκούτερ

Επαγωγή ρεύματος σε ηλεκτρικές συσκευές

Ρύθμιση ταχύτητας ενεργοποιεί σε εργαλεία και εξοπλισμό

Ανάγνωση μαγνητικού κώδικα σε χρηματοκιβώτια, συστήματα ασφαλείας και συστήματα ελέγχου πρόσβασης κτιρίων

Ιατρική: Αίσθηση θέσης σε αντλίες έγχυσης
