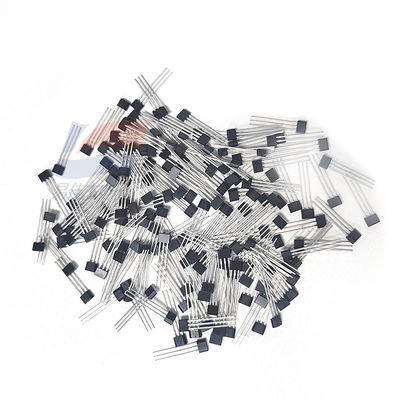

ΥΓJJ SS496B Γραμμικός μαγνητικός αισθητήρας TO92 για την ανίχνευση βιομηχανικής θέσης

Περιγραφή προϊόντος:

YJJ SS496B Γραμμικός Αισθητήρας Hall Effect TO92 για Βιομηχανική Ανίχνευση Θέσης

Χαρακτηριστικά:

Η σειρά SS496B προσφέρει αισθητήρες γραμμικού φαινομένου Hall αναλογικής εξόδου, μειωμένου κόστους, σε μικροσκοπική συσκευασία, για επιφανειακή τοποθέτηση

Ο αισθητήρας MRL (Miniature Proportional Linear) της σειράς SS496B είναι μια πολυλειτουργική γραμμική συσκευή φαινομένου Hall που μπορεί να λειτουργήσει από το μαγνητικό πεδίο ενός μόνιμου μαγνήτη ή ενός ηλεκτρομαγνήτη. Η τάση εξόδου είναι ανάλογη της τάσης τροφοδοσίας. Μεταβάλλεται αναλογικά με την ένταση του μαγνητικού πεδίου. Τα ολοκληρωμένα κυκλώματα προσφέρουν υψηλότερη σταθερότητα θερμοκρασίας και ευαισθησία. Η αντίσταση λεπτού φιλμ στο τσιπ, ρυθμισμένη με λέιζερ, προσφέρει υψηλή ακρίβεια (από μηδέν έως 3%, με ευαισθησία έως 3%) και αντιστάθμιση θερμοκρασίας. Ο θετικός συντελεστής θερμοκρασίας της ευαισθησίας (τυπικά + 0,02% / C) αντισταθμίζει τον αρνητικό συντελεστή θερμοκρασίας του μαγνήτη χαμηλού κόστους.

Οι αισθητήρες της σειράς SS496B προσφέρουν οικονομική ανίχνευση MRL και έχουν ελαφρώς υψηλότερες προδιαγραφές από τα προϊόντα SS490. Το SS490B διαθέτει συνεχή τυπική είσοδο ή έξοδο 1,5 mA και λειτουργεί με ρεύμα τροφοδοσίας 7 mA στα 5,0 V στους 25 ° C για να επιτύχει προβλέψιμη απόδοση σε ολόκληρο το εύρος θερμοκρασίας. Οι αισθητήρες της σειράς SS490B διαθέτουν ανοχές θέσης μηδέν και ευαισθησίας, οι οποίες ποικίλλουν με τη θερμοκρασία.

Όνομα σειράς: SS490

Η λειτουργία μαγνητικής κίνησης είναι γραμμική

Τάση εξόδου: 0,2V έως VS-τυπικά 0,2V, 0,4V έως Vs-0,4V (ελάχιστη τιμή)

Η ελάχιστη απορρόφηση ρεύματος εξόδου είναι 0,6 mA, τυπικά 1,5 mA όταν Vs> 4,5 V

Το μέγιστο ρεύμα διαρροής είναι 10 µA

Θερμοκρασία λειτουργίας: -40°C έως 150°C [-40°F έως 302°F]

Τύπος συσκευασίας: TO-92 τύπου επίπεδο, τυπικό καλώδιο, χύμα, 1000 τεμάχια ανά σακούλα

Ο χρόνος μεταγωγής αυξάνεται (από 10% έως 90%) έως και 1,5 µs

Η ελάχιστη ευαισθησία είναι 2,300, η τυπική είναι 2,500 και η μέγιστη είναι 2,700 millivolts ανά γραμμάριο

Κατηγορία προϊόντος: Ολοκληρωμένο κύκλωμα γραμμικού αισθητήρα φαινομένου Hall

Η τάση τροφοδοσίας κυμαίνεται από 4,5V έως 10,5V

Το ρεύμα τροφοδοσίας είναι 7,0 mA (τυπική τιμή) στα 5 Vdc

Η ελάχιστη πηγή ρεύματος εξόδου είναι 1 mA, τυπικά 1,5 mA όταν Vs> 4,5 V

Τύπος εξόδου: απορρόφηση ή πώληση

Θερμοκρασία αποθήκευσης: -40°C έως 165°C [-40°F έως 329°F]

Ο χρόνος απόκρισης είναι 3 μικροδευτερόλεπτα

Ο χρόνος μεταγωγής μειώνεται (από 90% έως 10%) έως και 1,5 µs

Διαθεσιμότητα Παγκοσμίως

Χαρακτηριστικά προϊόντος

Γραμμική έξοδος και ευέλικτος σχεδιασμός κυκλώματος

Ο σχεδιασμός IC τεσσάρων Hall ελαχιστοποιεί την επίδραση μηχανικής τάσης

Ανταποκρίνεται σε θετικά ή αρνητικά Gauss

Χρησιμοποιεί ενεργειακή απόδοση 7 mA στα 5 Vdc

Μονή απορρόφηση ρεύματος ή έξοδος ρεύματος

Η λειτουργία rail-to-rail μπορεί να παρέχει περισσότερα διαθέσιμα σήματα, επιτυγχάνοντας έτσι υψηλότερη ακρίβεια

Η αντιστάθμιση μαγνητισμού θερμοκρασίας βοηθά στην παροχή σταθερής λειτουργίας σε ένα ευρύ φάσμα θερμοκρασιών από -40°C έως 150°C [-40°F έως 302°F]

Πεδίο εφαρμογής

Βιομηχανία

Βασική επαγωγή ρεύματος, χρησιμοποιείται για παρακολούθηση και ανίχνευση φορτίου κινητήρα

Αισθητήρες μαγνητικού πεδίου προστασίας από παραβίαση σε έξυπνους μετρητές κοινής ωφέλειας απομακρυσμένης πρόσβασης

Έλεγχος αντλιών σε βαρέα μηχανήματα και οικιακές συσκευές

Απλή γραμμική ή γωνιακή ανίχνευση μετατόπισης

Ανίχνευση θέσης τιμονιού/γκαζιού σε ηλεκτρικά ποδήλατα και σκούτερ

Επαγωγή ρεύματος σε ηλεκτρικές συσκευές

Σκανδάλες ρύθμισης ταχύτητας σε εργαλεία και εξοπλισμό

Ανάγνωση μαγνητικού κώδικα σε χρηματοκιβώτια, συστήματα ασφαλείας και συστήματα ελέγχου πρόσβασης κτιρίων

Ιατρική: Ανίχνευση θέσης σε αντλίες έγχυσης
