YJJ SS551AT SS351AT SS451A Full-Range Hall Effect Digital Position Sensor Ics Τύπος συσκευασίας SOT-89B

Περιγραφή προϊόντος:

SS551AT SS351AT SS451A Ολοκληρωμένο κύκλωμα αισθητήρα ψηφιακής θέσης φαινομένου Hall πλήρους εύρους

Χαρακτηριστικά:

Ολοκληρωμένο κύκλωμα αισθητήρα φαινομένου Hall SS551AT, πλήρους πολικότητας, χαμηλής ευαισθησίας, SOT-89B, 1000 μονάδες/ταινία και καρούλι.

Η σειρά SS551AT ολοκληρωμένων κυκλωμάτων αισθητήρων φαινομένου Hall διπολικής λειτουργίας χαμηλού κόστους υιοθετεί συσκευασία επιφανειακής στήριξης και διαθέτει θερμικά ισορροπημένα ολοκληρωμένα κυκλώματα σε όλο το εύρος θερμοκρασίας. Οι διπολικές μαγνητικές αποκρίσεις εναλλάσσονται μεταξύ του Βόρειου Πόλου και του Νότιου Πόλου.

Ο ενσωματωμένος σταθεροποιητής τάσης μπορεί να παρέχει πολύ σταθερή λειτουργία εντός του εύρους τάσης τροφοδοσίας από 4,5Vdc έως 24Vdc. Το εσωτερικό κύκλωμα μπορεί να αποτρέψει τη ζημιά του αισθητήρα και να αποφύγει την απροσδόκητη αντιστροφή της πολικότητας της τάσης τροφοδοσίας. Η σειρά SS50AT ολοκληρωμένων κυκλωμάτων αισθητήρων φαινομένου Hall διπολικής λειτουργίας χαμηλού κόστους είναι μικρές, πολυλειτουργικές ψηφιακές συσκευές φαινομένου Hall που λειτουργούν από τα μαγνητικά πεδία μόνιμων μαγνητών ή ηλεκτρομαγνητών. Η τάση εξόδου του ανοιχτού συλλέκτη είναι εύκολα συνδεόμενη με διάφορα ηλεκτρονικά κυκλώματα.

Σημείωση: Τα ολοκληρωμένα κυκλώματα προσφέρουν εξαιρετική σταθερότητα θερμοκρασίας και ακρίβεια σε στιβαρές σχεδιάσεις. Το εύρος θερμοκρασίας λειτουργίας αυτών των ψηφιακών αισθητήρων Hall είναι -40°C έως 125°C [-40°F έως 257°F], καθιστώντας τα κατάλληλα για εμπορικά, καταναλωτικά και βιομηχανικά περιβάλλοντα.

Τεχνική προδιαγραφή

Ονόματα σειράς: SS351AT, SS451A, SS551AT

Τύπος μαγνητικής κίνησης: Όλος ο πόλος

Η μέγιστη τάση εξόδου είναι 0,4 Vdc

Το ρεύμα εξόδου είναι 20 milliamperes

Τύπος εξόδου: Βύθιση

Θερμοκρασία αποθήκευσης: -40°C έως 150°C [-40°F έως 302°F]

Σημείο απελευθέρωσης: -40 G τυπ. (-40°C έως 150°C)

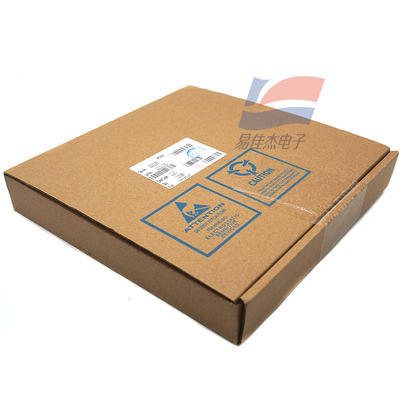

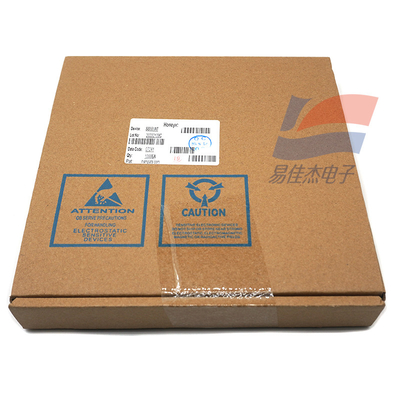

Τύπος συσκευασίας: SOT-89B, ταινία και καρούλι, 1000 τεμάχια ανά καρούλι

Ο χρόνος μεταγωγής μειώθηκε (από 90% σε 10%) έως και 1,5μs

Κατηγορία προϊόντος: Ολοκληρωμένο κύκλωμα αισθητήρα ψηφιακής θέσης φαινομένου Hall

Τάση τροφοδοσίας: 3 Vdc έως 24 Vdc (-40°C έως 150°C)

Η τυπική τιμή του ρεύματος τροφοδοσίας είναι 3,5 mA. (25°C, 3 Vdc)

Το μέγιστο ρεύμα διαρροής είναι 10μA

Θερμοκρασία λειτουργίας: -40°C έως 150°C [-40°F έως 302°F]

Σημείο λειτουργίας: 85 G τυπ. (-40°C έως 150°C)

Διαφοροποίηση: 35 G τυπ. (-40°C έως 150°C)

Ο χρόνος μεταγωγής αυξάνεται (από 10% σε 90%) έως και 1,5μs

Διαθεσιμότητα: Παγκόσμια

Λειτουργία προϊόντος

Μικροδομή: Πλαστική συσκευασία SOT-89B, καρούλια και καρούλια για αυτόματη συναρμολόγηση

Όταν η ενεργειακή απόδοση είναι μόνο 4,5Vdc, η μέγιστη κατανάλωση ενέργειας είναι μόνο 5mA

Ψηφιακή έξοδος απορρόφησης ρεύματος

Διπολικά μαγνητικά στοιχεία για εφαρμογές μαγνητών δακτυλίου

Υψηλή ικανότητα ρεύματος εξόδου (20 mA)

Υψηλή ταχύτητα: Το εύρος συχνότητας λειτουργίας είναι 0 kHz έως πάνω από 100 kHz

Το ευρύ εύρος θερμοκρασίας είναι από -40°C έως 125°C [-40°F έως 257°F]

Ενσωματωμένη προστασία αντίστροφης πολικότητας

Εφαρμογή

Αισθητήρες ταχύτητας και στροφών

Σύζευξη κινητήρων DC χωρίς ψήκτρες

Έλεγχος κινητήρων και ανεμιστήρων

Μαγνητική κωδικοποίηση

Ταχύμετρο, μετρητής παραλαβής

Ταχύτητα οπτικού δίσκου, ανίχνευση περιστροφής ταινίας

Ανίχνευση ροής

Προδιαγραφές:
