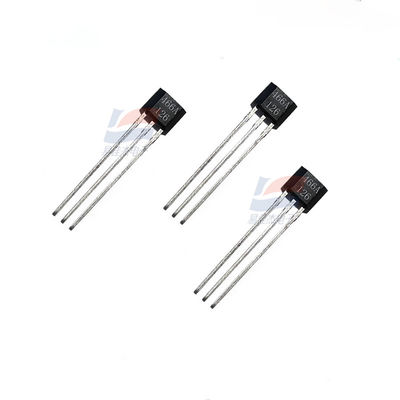

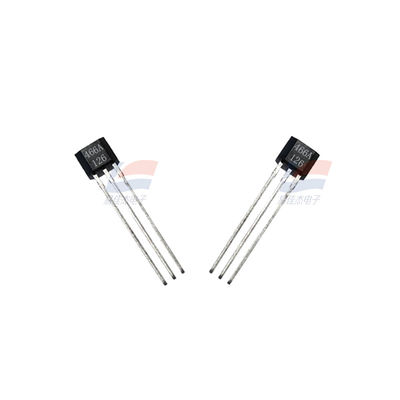

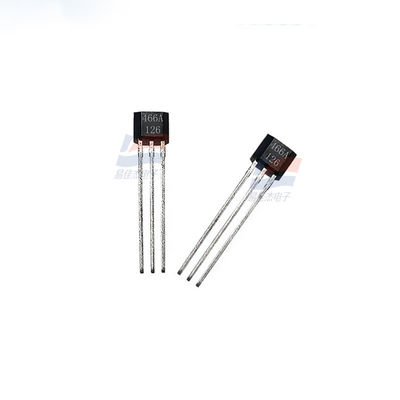

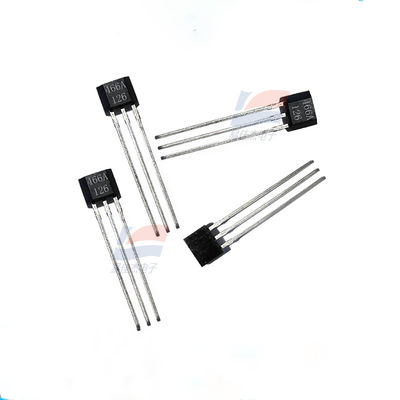

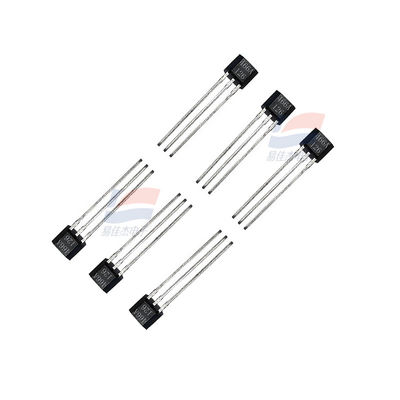

YJJ SS466A Διπολικό Κλειδί Hall IC για ανίχνευση υψηλού σημείου δράσης κινητήρα ελέγχου Αναλογική εξόδου εύρος αισθητήρα 60 G έως 200 G

Περιγραφή προϊόντος:

SS466A Bipolar latch Hall IC High Action Point Motor Control Detection

Χαρακτηριστικά:

Τα ολοκληρωμένα κυκλώματα αισθητήρων θέσης κλειδώματος SS400 και SS500 είναι ολοκληρωμένα κυκλώματα αισθητήρων Hall ψηφιακού τύπου μονής πολικότητας με χαμηλές, μεσαίες και υψηλές εντάσεις μαγνητικού πεδίου. Επίπεδο στυλ TO-92, πακέτο SOT-89B. Το ολοκληρωμένο κύκλωμα αισθητήρα ψηφιακής εξόδου βύθισης ρεύματος SS400 είναι ένας μικρός ψηφιακός αισθητήρας Hall γενικής χρήσης. Λειτουργεί από το μαγνητικό πεδίο που παρέχεται από έναν μόνιμο μαγνήτη ή έναν ηλεκτρομαγνήτη και χρησιμοποιείται για να ανταποκρίνεται στους εναλλασσόμενους βόρειους και νότιους μαγνητικούς πόλους ή μόνο στον νότιο μαγνητικό πόλο. Διατίθενται μαγνήτες διπολικής ασφάλισης και μονοπολικοί μαγνήτες για επιλογή.

Η λειτουργία ρύθμισης του bandgap βοηθά στη διασφάλιση σταθερής λειτουργίας εντός του εύρους τάσης τροφοδοσίας 3,8Vdc έως 30Vdc. Αυτοί οι αισθητήρες μπορούν να επιτύχουν μια συνεχόμενη έξοδο ρεύματος 20 mA και μπορούν να κυκλοφορούν σε ρεύμα έως και 50 mA. Η ικανότητά του να λειτουργεί σε τάση 3,8V μπορεί να χρησιμοποιηθεί σε πολλές πιθανές εφαρμογές χαμηλής τάσης.

Η ψηφιακή έξοδος βύθισης ρεύματος συλλέκτη ανοιχτού κυκλώματος μπορεί εύκολα να συνδεθεί και να χρησιμοποιηθεί με διάφορα ηλεκτρονικά κυκλώματα.

Για την παροχή αξιόπιστων προϊόντων και τη διατήρηση σταθερής ποιότητας, η σειρά SS400 έχει δοκιμαστεί τόσο στους 25°C [75°F] όσο και στους 125°C [257°F]. Όλα τα προϊόντα καταλόγου αυτής της σειράς μπορούν να λειτουργήσουν σε θερμοκρασία 150°C [302°F].

Χάριν της ευελιξίας του σχεδιασμού, παρέχονται οι ακόλουθες ακίδες και επιλογές συσκευασίας:

Ευθείες ακίδες, μήκους 14,99 mm [0,59 ίντσες], συσκευασμένες χύμα ή σε κουτιά ρολού

Ευθείες ακίδες, μήκους 18,7 mm [0,735 ίντσες], συσκευασία χύμα

Διαμορφωμένες ακίδες, μήκους 14,99 mm [0,59 ίντσες], συσκευασμένες χύμα ή σε κουτιά ρολού

Δυναμική εφαρμογή

Βιομηχανία

Ανίχνευση ροής υψηλής συχνότητας σε HVAC, μετρητές νερού, μετρητές καυσίμων και μετρητές φυσικού αερίου

Ανίχνευση προστασίας από παραβίαση σε μετρητές νερού, μετρητές ηλεκτρικού ρεύματος και μετρητές φυσικού αερίου

Ανίχνευση στάθμης υγρού

Ανίχνευση ταχύτητας κινητήρα

Ανίχνευση θέσης στον κύλινδρο

Ο μαγνητοαντιστατικός (MR) αισθητήρας της Honeywell είναι ο πιο ευαίσθητος μαγνητικός αισθητήρας στερεάς κατάστασης χαμηλού μαγνητικού πεδίου στην αγορά, ο οποίος μπορεί να χρησιμοποιηθεί για τη μέτρηση της κατεύθυνσης και του μεγέθους του μαγνητικού πεδίου από 70 mG (7 nT) έως 6 G (0,6 mT). Ο μαγνητοαντιστατικός αισθητήρας της Honeywell μπορεί να προσδιορίσει τις αλλαγές στο μαγνητικό πεδίο της Γης που προκαλούνται από την παρουσία σιδηρομαγνητικών αντικειμένων ή τη θέση σιδηρομαγνητικών αντικειμένων εντός του μαγνητικού πεδίου της Γης. Το υψηλό εύρος ζώνης μπορεί να χρησιμοποιηθεί για την ανίχνευση οχημάτων που κινούνται με μεγάλη ταχύτητα και άλλων αντικειμένων που περιέχουν σίδηρο. Αυτοί οι αισθητήρες υιοθετούν ένα σχέδιο χωρίς επαφή και η απόσταση εργασίας εξαρτάται από τη σιδηρομαγνητική μάζα που μετράται.

Η σειρά προϊόντων μαγνητικών αισθητήρων Hall της Honeywell διαδραματίζει σημαντικό ρόλο σε πολλαπλά πεδία όπως η βιομηχανική αυτοματοποίηση, τα ηλεκτρονικά αυτοκινήτων και ο ιατρικός εξοπλισμός. Ακολουθεί μια λεπτομερής επισκόπηση αυτής της σειράς προϊόντων:

I. Επισκόπηση της σειράς προϊόντων

Ως ηγέτης στην τεχνολογία αισθητήρων, η σειρά προϊόντων μαγνητικών αισθητήρων Hall της Honeywell υιοθετεί την προηγμένη αρχή Hall effect, ανιχνεύοντας παραμέτρους όπως η θέση, η ταχύτητα και η κατεύθυνση ενός αντικειμένου μετρώντας τις αλλαγές στο μαγνητικό πεδίο. Αυτοί οι αισθητήρες διαθέτουν υψηλή ακρίβεια, υψηλή ευαισθησία, χαμηλή κατανάλωση ενέργειας και σταθερή αξιοπιστία και είναι ικανοί να καλύψουν τις απαιτήσεις διαφόρων σύνθετων σεναρίων εφαρμογής.

Ii. Κύρια χαρακτηριστικά

Μέτρηση υψηλής ακρίβειας

Οι μαγνητικοί αισθητήρες Hall της Honeywell μπορούν να μετρήσουν με ακρίβεια τις αλλαγές στο μαγνητικό πεδίο, επιτυγχάνοντας έτσι ακριβή ανίχνευση της θέσης των αντικειμένων. Αυτό το χαρακτηριστικό μέτρησης υψηλής ακρίβειας δίνει στον αισθητήρα ένα σημαντικό πλεονέκτημα στα συστήματα τοποθέτησης, πλοήγησης και ελέγχου στη βιομηχανική αυτοματοποίηση.

Προδιαγραφές:
