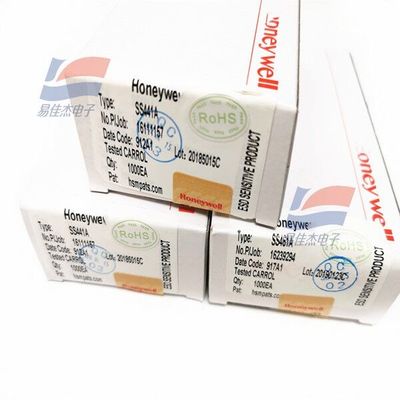

Ψηφιακός αισθητήρας Hall Effect YJJ SS441A με έξοδο συνεχούς 20mA και εύρος ανίχνευσης 85 Gauss

Περιγραφή Προϊόντος:

SS441A Συνεχής Έξοδος 20mA Current Sink Ψηφιακός Αισθητήρας Hall Effect Single-Pole

Χαρακτηριστικά:

SS441A συνεχής έξοδος 20mA current sink ψηφιακός αισθητήρας Hall Effect single-pole, Honeywell

Οι ολοκληρωμένοι αισθητήρες θέσης κλειδώματος της σειράς SS400 και της σειράς SS500 είναι ολοκληρωμένα κυκλώματα ψηφιακών αισθητήρων Hall effect single-pole με χαμηλές, μεσαίες και υψηλές μαγνητικές εντάσεις πεδίου. Επίπεδο στυλ TO-92, πακέτο SOT-89B. Το ολοκληρωμένο κύκλωμα αισθητήρα ψηφιακής εξόδου current sink της σειράς SS400 είναι ένας μικρός ψηφιακός αισθητήρας Hall effect γενικής χρήσης. Λειτουργεί από το μαγνητικό πεδίο που παρέχεται από έναν μόνιμο μαγνήτη ή έναν ηλεκτρομαγνήτη και χρησιμοποιείται για να ανταποκρίνεται στους εναλλασσόμενους βόρειους και νότιους μαγνητικούς πόλους ή μόνο στον νότιο μαγνητικό πόλο. Διατίθενται μαγνήτες διπολικής ασφάλισης και μονοπολικοί μαγνήτες για επιλογή.

Η λειτουργία ρύθμισης bandgap βοηθά στη διασφάλιση σταθερής λειτουργίας εντός του εύρους τάσης τροφοδοσίας 3,8Vdc έως 30Vdc. Αυτοί οι αισθητήρες μπορούν να επιτύχουν συνεχή έξοδο ρεύματος 20 mA και μπορούν να κυκλοφορήσουν σε ρεύμα έως και 50 mA. Η ικανότητά του να λειτουργεί σε τάση 3,8V μπορεί να χρησιμοποιηθεί σε πολλές πιθανές εφαρμογές χαμηλής τάσης.

Η ψηφιακή έξοδος current sink συλλέκτη ανοιχτού κυκλώματος μπορεί εύκολα να συνδεθεί και να χρησιμοποιηθεί με διάφορα ηλεκτρονικά κυκλώματα.

Για την παροχή αξιόπιστων προϊόντων και τη διατήρηση σταθερής ποιότητας, η σειρά SS400 έχει δοκιμαστεί τόσο στους 25°C [75°F] όσο και στους 125°C [257°F]. Όλα τα προϊόντα καταλόγου αυτής της σειράς μπορούν να λειτουργήσουν σε θερμοκρασία 150°C [302°F].

Για χάρη της ευελιξίας του σχεδιασμού, παρέχονται οι ακόλουθες επιλογές ακίδων και συσκευασίας:

Ευθείες ακίδες, μήκους 14,99 mm [0,59 ίντσες], συσκευασμένες χύμα ή σε κουτιά ρολού

Ευθείες ακίδες, μήκους 18,7 mm [0,735 ίντσες], συσκευασία χύμα

Διαμορφωμένες ακίδες, μήκους 14,99 mm [0,59 ίντσες], συσκευασμένες χύμα ή σε κουτιά ρολού

Δυναμική εφαρμογή

Βιομηχανία

Ανίχνευση ροής υψηλής συχνότητας σε HVAC, μετρητές νερού, μετρητές καυσίμων και μετρητές παροχής αερίου

Ανίχνευση προστασίας από παραβίαση σε μετρητές νερού, μετρητές ηλεκτρικού ρεύματος και μετρητές αερίου

Ανίχνευση στάθμης υγρού

Ανίχνευση ταχύτητας κινητήρα

Ανίχνευση θέσης στον κύλινδροΑνίχνευση θέσης στον κύλινδρο

Προδιαγραφές:
