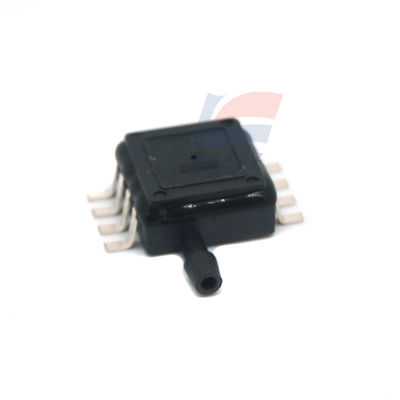

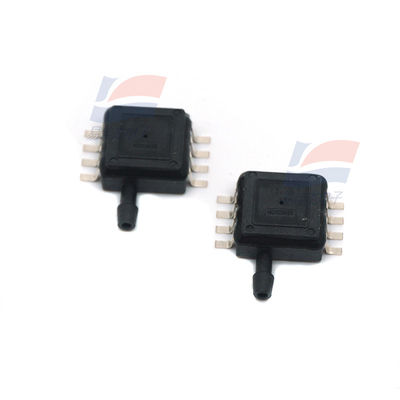

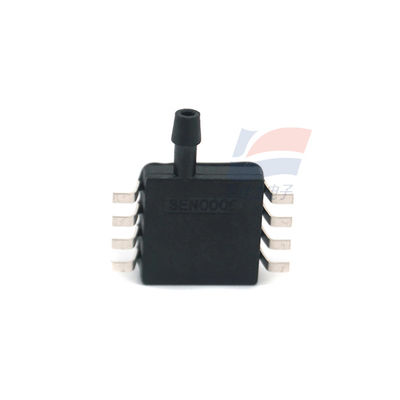

YJJ XGZP194-10kPa Αισθητήρας Πίεσης με Έξοδο mV Πλευρά Οριζόντια Διπλή Εισαγωγή Αέρα Πλυντήριο

Περιγραφή προϊόντος:

Αισθητήρας πίεσης XGZP194-10kPa Gauge mV Output Side Horizontal Dual Air Intake Πλυντήριο

Χαρακτηριστικά:

Εύρος μέτρησης: 0kPa έως 10, 50, 100, 200

Τεχνολογία MEMS

Τύπος πίεσης Gauge

Αναλογικό σήμα εξόδου βαθμονόμησης

Καλή αντικαταστασιμότητα, plug and play

Διάφορα εύρη πίεσης και έξοδοι μπορούν να προσαρμοστούν

Πεδίο εφαρμογής

Συσκευές αιμόστασης, αναπνευστήρες, γεννήτριες οξυγόνου, οθόνες και άλλα ιατρικά πεδία; συσκευές μασάζ, καρέκλες μασάζ, στρώματα αέρα και άλλα πεδία αθλητικού και γυμναστικού εξοπλισμού; έξυπνη πυροπροστασία, έξυπνο σπίτι και άλλα πεδία του Διαδικτύου των πραγμάτων; μετρητές πίεσης, πνευματικά εξαρτήματα και άλλα πεδία βιομηχανικού ελέγχου

Δομική απόδοση

Τσιπ ευαίσθητο στην πίεση: Υλικό πυριτίου

Καλώδιο: Χρυσό σύρμα

Υλικό κελύφους: Υλικό PPS, FR4

Επιτρεπόμενη υπερφόρτωση: 2 φορές πλήρης κλίμακα

Ο αισθητήρας πίεσης XGZP194 είναι κατάλληλος για πεδία όπως η βιοϊατρική, ο βιομηχανικός έλεγχος και το Διαδίκτυο των πραγμάτων. Το βασικό του συστατικό είναι μια συσκευή MEMS

Τσιπ ευαίσθητα στην πίεση πυριτίου που υποβάλλονται σε επεξεργασία με τεχνολογία. Αυτό το τσιπ ευαίσθητο στην πίεση αποτελείται από μια ελαστική μεμβράνη και τέσσερις αντιστάσεις ενσωματωμένες στη μεμβράνη.

Τέσσερις μεταβλητές αντιστάσεις σχηματίζουν τη δομή της γέφυρας Wheatstone. Όταν η πίεση ασκείται στην ελαστική μεμβράνη, η γέφυρα θα δημιουργήσει μια γραμμή που είναι σύμφωνη με την εφαρμοζόμενη πίεση

Σήμα εξόδου τάσης με αναλογική σχέση. Το ενσωματωμένο κύκλωμα έχει βαθμονομήσει τις παραμέτρους του αισθητήρα, όπως η έξοδος μηδενικού σημείου, η έξοδος πλήρους κλίμακας και η μετατόπιση θερμοκρασίας

Και παρέχονται αποζημιώσεις για τη δημιουργία ενός σήματος εξόδου τάσης υψηλής ακρίβειας με την τάση τροφοδοσίας ως αναφορά.

Ο αισθητήρας πίεσης XGZP194 είναι συσκευασμένος σε μια τυπική μορφή plug-in DIP, η οποία είναι βολική για τους χρήστες να εγκαταστήσουν. Ο σχεδιασμός του ακροφυσίου εισαγωγής αέρα με γάντζο μπορεί

Αποτρέψτε την πτώση της συσκευής πίεσης λόγω υπερβολικής πίεσης.

Το μέσο μέτρησης του αισθητήρα πίεσης XGZP194 περιορίζεται σε μη διαβρωτικά αέρια όπως ο αέρας. Για πιέσεις εκτός από μη διαβρωτικά αέρια

Για μέσα, μη διστάσετε να ρωτήσετε.

"Δομική απόδοση"

Τσιπ ευαίσθητο στην πίεση: Υλικό πυριτίου

Καλώδιο: Χρυσό σύρμα

Υλικό κελύφους: Υλικό PPS

Επιτρεπόμενη υπερφόρτωση: 3 φορές πλήρης κλίμακα (εύρος πίεσης ≤50kPa)

2 φορές πλήρης κλίμακα (50kPa< εύρος πίεσης ≤200 kpa)

Xgzp194_specification Sheet _Chinese _V1.3

Ένα πέμπτο

Η τελειότητα αποκαλύπτεται υπό πίεση

Xgzp194_specification Sheet _Chinese _V1.3 2/5

Μέσο μέτρησης: Αέρας

Θερμοκρασία μέσου: (25±1) ℃

Θερμοκρασία περιβάλλοντος: (25±1) ℃

Δόνηση: 0.1g(1m/s ²)Max

Υγρασία: (50%±10%) RH

Τροφοδοσία: (10±0.005) VDC

Χρησιμοποιείται μόνο ως η δοκιμαστική συνθήκη αναφοράς για τις ακόλουθες βασικές παραμέτρους

Προδιαγραφές:
