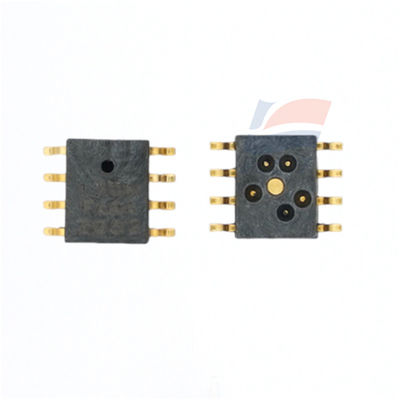

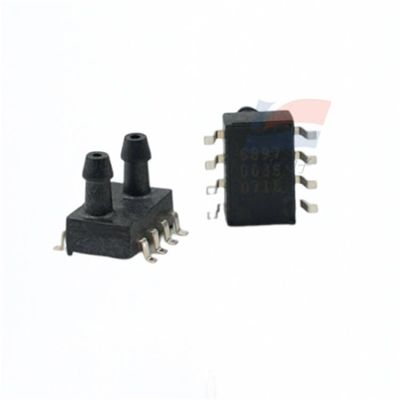

Ο Αισθητήρας Πίεσης YJJ XGZP193-200kPa Gauge έχει βαθμονομηθεί με ακροφύσιο πλευρικής εισαγωγής αέρα με αντιστάθμιση θερμοκρασίας

Περιγραφή του προϊόντος:

Ο αισθητήρας πίεσης μετρητή XGZP193-200kPa έχει βαθμολογηθεί με πλευρικό στόμιο εισόδου αέρα με αντιστάθμιση θερμοκρασίας

Χαρακτηριστικά:

Πεδίο μέτρησης: 0 έως 100 kPa... 700 kPa

τεχνολογία MEMS

Φόρμα απόλυτης πίεσης

Τύπος συσκευασίας SOP, επεξεργασία πλήρωσης με κόλλα

Είναι κατάλληλο για μη διαβρωτικά και μη αγωγικά αέρια ή υγρά

Περιοχή θερμοκρασίας λειτουργίας: -30 °C έως +100 °C

Μικροστά

Ηλεκτρική απόδοση

Ηλεκτρική τροφοδοσία: ≤15VDC ή ≤3,0mA DC

Αντίσταση εισόδου: 4kQ έως 6kQ

Αντίσταση εξόδου: 4kQ έως 6kQ

Αντίσταση μόνωσης: 100 m · 100VDC

Επιτρεπόμενη υπερφόρτωση:1.5 φορές πλήρης κλίμακας

Πίεση εκρήξεως: ≥ 2 φορές σε πλήρη κλίμακα

Ο αισθητήρας πίεσης XGZP193 εφαρμόζεται σε τομείς όπως η βιοϊατρική, ο βιομηχανικός έλεγχος και το Διαδίκτυο των Πραγμάτων.

Το τσιπ που είναι ευαίσθητο στην πίεση αποτελείται από μια ελαστική μεμβράνη και τέσσερις αντίστοιχες ενσωματωμένες στη μεμβράνη.

Όταν η πίεση ενεργεί στην ελαστική μεμβράνη, η γέφυρα θα παράγει μια γραμμή που είναι ευθυγραμμισμένη με την εφαρμοσμένη πίεση

Το ενσωματωμένο κύκλωμα έχει βαθμολογήσει τις παραμέτρους του αισθητήρα, όπως η έξοδος μηδενικού σημείου, η έξοδος πλήρους κλίμακας και η μετατόπιση της θερμοκρασίας

Και οι αντισταθμίσεις παρέχονται για να παράγουν ένα υψηλής ακρίβειας σήμα εξόδου πρότυπης τάσης με την τάση τροφοδοσίας ως σημείο αναφοράς.

Ο αισθητήρας πίεσης XGZP193 είναι συσκευασμένος σε μια τυποποιημένη μορφή DIP plug-in, η οποία είναι βολική για τους χρήστες να εγκαταστήσουν.

Να αποφεύγεται η πτώση της συσκευής πίεσης λόγω υπερβολικής πίεσης.

Το μέσο μέτρησης του αισθητήρα πίεσης XGZP193 περιορίζεται σε μη διαβρωτικά αέρια όπως ο αέρας.

Για τα μέσα ενημέρωσης, παρακαλούμε να ρωτήσετε.

"Διαρθρωτική απόδοση"

Τσιπ ευαίσθητο στην πίεση: υλικό πυριτίου

Καλώδιο μολύβδου: καλώδιο χρυσού

Υλικό κελύφους: υλικό PPS

Επιτρεπόμενη υπερφόρτωση: 3 φορές πλήρης κλίμακας (περίοδος πίεσης ≤50kPa)

2 φορές πλήρης κλίμακας (50kPa < εύρος πίεσης ≤ 200 kpa)

Xgzp193_ φύλλο προδιαγραφών _Κινέζικο _V1.3

Ένα πέμπτο

Η τελειότητα αποκαλύπτεται κάτω από πίεση

Xgzp192_Χάρτης προδιαγραφών _Κινέζικα _V1.3 2/5

Μέσο μέτρησης: αέρας

Μέση θερμοκρασία: (25±1) °C

θερμοκρασία περιβάλλοντος: (25±1) °C

Δονήσεις: 0,1g ((1m/s 2) Max

Υγρασία: (50%±10%) RH

Η παροχή ενέργειας: (10±0,005) VDC

Χρησιμοποιείται μόνο ως όρος δοκιμής αναφοράς για τις ακόλουθες βασικές παραμέτρους:

Προδιαγραφές:
