Λεπτομέρειες:
|
| Ηλεκτρική τροφοδοσία: | ≤15VDC ή ≤3,0mA DC | Αντίσταση εισόδου: | 4kQ έως 6k2 |
|---|---|---|---|
| Αντίσταση εξόδου: | 4kQ έως 6kΩ | Αντίσταση μόνωσης: | 100 m 2,100VDC |
| Επιτρεπόμενη υπερφόρτωση: | 3 φορές πλήρης κλίμακας | Περιοχή θερμοκρασίας λειτουργίας: | -30°C έως +100°C |
| Επισημαίνω: | 6kΩ αισθητήρας πίεσης αντίστασης εξόδου,3x αισθητήρας πίεσης ικανότητας υπερφόρτωσης,Ανιχνευτής πίεσης μη διαβρωτικών αερίων |
||
Περιγραφή του προϊόντος:

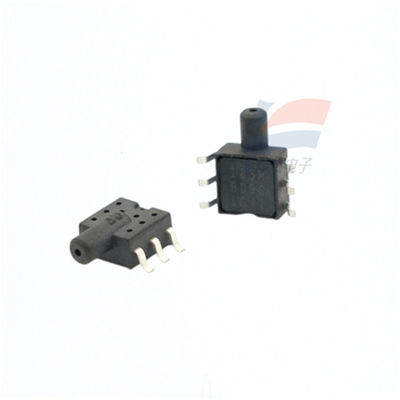

Ο αισθητήρας πίεσης XGZP185 είναι κατάλληλος για μη διαβρωτικά αέρια με επιλέξιμο εύρος
Χαρακτηριστικά:
Το XGZP185 είναι ένα αισθητήρα πίεσης κατάλληλο για τομείς όπως η βιοϊατρική και η αυτοκινητοβιομηχανική ηλεκτρονική.Το βασικό του συστατικό είναι ένα πυριτικό πιεζοαποσταλτικό τσιπ ευαίσθητο στην πίεση που επεξεργάζεται από την τεχνολογία MEMSΑυτό το ευαίσθητο στην πίεση τσιπ αποτελείται από μια ελαστική μεμβράνη και τέσσερις αντίστοιχες ενσωματωμένες στη μεμβράνη.Όταν η πίεση ενεργεί στην ελαστική μεμβράνη, η γέφυρα θα παράγει ένα σήμα εξόδου τάσης που είναι γραμμικά ανάλογο με την εφαρμοζόμενη πίεση.

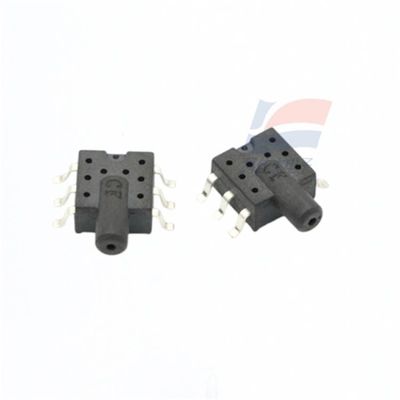

Το XGZP183 είναι ένα κατασκευαστικό στοιχείο OEM συσκευασμένο με την τυποποιημένη μορφή SOP6, η οποία είναι βολική για τους χρήστες να χρησιμοποιούν επιφανειακή στερέωση.που μπορεί να αποτρέψει αποτελεσματικά την υγρασία και τον ατμό πετρελαίου.
Διαθέτει εξαιρετική γραμμικότητα, επαναληψιμότητα και σταθερότητα, υψηλή ευαισθησία και είναι βολικό για τους χρήστες να διορθώνουν και να αντισταθμίζουν την έξοδο και τη μετατόπιση της θερμοκρασίας.
Διαρθρωτική απόδοση
Τσιπ ευαίσθητο στην πίεση: υλικό πυριτίου
Καλώδιο μολύβδου: καλώδιο χρυσού
Περιτύλιγμα συσκευασίας: υλικό PPS
Σφραγίδες: Χρυσοκάλυψη
Προστατευτική κόλλα: φθοριούχο καουτσούκ σιλικόνης
Ηλεκτρική απόδοση
Δυναμική παροχή: ≤15VDC ή ≤3,0mADC
Αντίσταση εισόδου: 4kQ έως 6k2
Αντίσταση εξόδου: 4kQ έως 6kQ
Αντίσταση μόνωσης: 100 m · 100VDC
Επιτρεπόμενη υπερφόρτωση: 15 φορές πλήρης κλίμακας
Πεδίο μέτρησης: -100 kpa έως 0kPa... 1000kPa
τεχνολογία MEMS
Έντυπο μετρητής πίεσης
Έντυπο συσκευασίας SOP
Διορθωτικό για μη διαβρωτικά αέρια
Περιοχή θερμοκρασίας λειτουργίας: -30 °C έως +100 °C
Ο θάλαμος πίεσης του τσιπ είναι υπό πίεση
Η κατεύθυνση των καρφίτσες μπορεί να επιλεγεί
Ηλεκτρική απόδοση
Ηλεκτρική τροφοδοσία: ≤15VDC ή ≤3,0mA DC
Αντίσταση εισόδου: 4kQ έως 6k2
Αντίσταση εξόδου: 4kQ έως 6kΩ
Αντίσταση μόνωσης: 100 m 2,100VDC
Επιτρεπόμενη υπερφόρτωση: 3 φορές πλήρης κλίμακας (περίοδος πίεσης ≤ 40kPa) 2 φορές πλήρης κλίμακας (40kPa<περίοδος πίεσης ≤ 200 kpa)
1.5 φορές πλήρη κλίμακα (200kPa< εύρος πίεσης ≤1000kPa)
SΠροδιαγραφές:
| Πεδίο μέτρησης | -100 kPa έως 0 kPa... 1000 kPa |
| Φόρμα συσκευασίας | SMD/DIP |
| Θερμοκρασία λειτουργίας | 0°C έως 40°C |
| Περιοχή θερμοκρασίας λειτουργίας | -30°C έως +100°C |
