Λεπτομέρειες:
|
| Περιοχή θερμοκρασίας λειτουργίας: | -30°C έως +100°C | Ηλεκτρική τροφοδοσία: | ≤15VDC ή ≤3,0mA DC |
|---|---|---|---|
| Αντίσταση εισόδου: | 4kQ έως 6kQ | Αντίσταση εξόδου: | 4kQ έως 6kQ |
| Αντίσταση μόνωσης: | 100MQ, 100VDC | Επιτρεπόμενη υπερφόρτωση: | εύρος πίεσης ≤ 40kPa |
| Επισημαίνω: | Μεταστροφικό επίδεσμο μαξιλαριού μασάζ,40kPa Αντίστροφο πακέτο μικρού μεγέθους,Μεταστροφικό Πακέτο Μεταφορτωτής Αιμορραγίας |
||
Περιγραφή του προϊόντος:

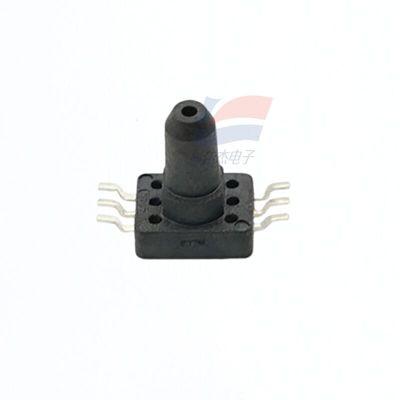

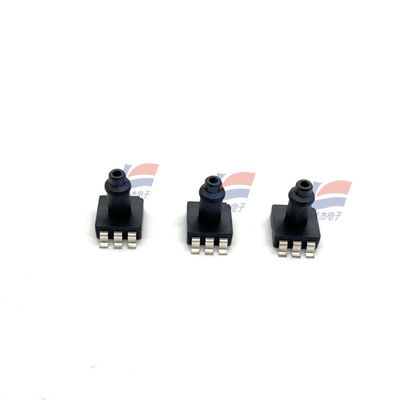

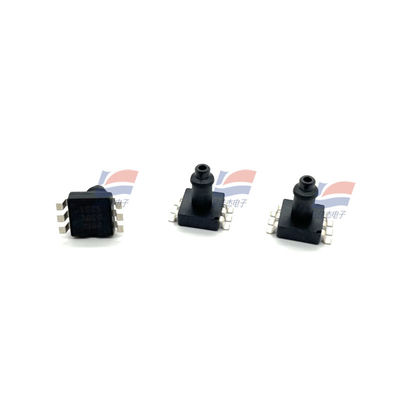

XGZP167 Αντίστροφο έμπλαστρο Μικρό σε μέγεθος είναι κατάλληλο για φορητό ανιχνευτή πίεσης αίματος και μαξιλάρι μασάζ με πίεση 40kPa
Χαρακτηριστικά:
Πεδίο μέτρησης: -100 kpa έως 0kPa... 200kPa
τεχνολογία MEMS
Έντυπο μετρητής πίεσης
Έντυπο συσκευασίας SOP
Διορθωτικό για μη διαβρωτικά αέρια
Περιοχή θερμοκρασίας λειτουργίας: -30 °C έως +100 °C
Ο θάλαμος πίεσης του τσιπ είναι υπό πίεση
Υπερ-μικρό μέγεθος
Ηλεκτρική απόδοση
Ηλεκτρική τροφοδοσία: ≤15VDC ή ≤3,0mA DC
Αντίσταση εισόδου: 4kQ έως 6kQ
Αντίσταση εξόδου: 4kQ έως 6kQ
Αντίσταση μόνωσης: 100MQ, 100VDC
Επιτρεπόμενη υπερφόρτωση:3 φορές πλήρης κλίμακας (περίοδος πίεσης ≤ 40kPa)
2 φορές πλήρης κλίμακας (40kPa < εύρος πίεσης ≤ 200 kpa)
Ένα σήμα εξόδου τάσης με γραμμική αναλογική σχέση της εφαρμοζόμενης πίεσης.

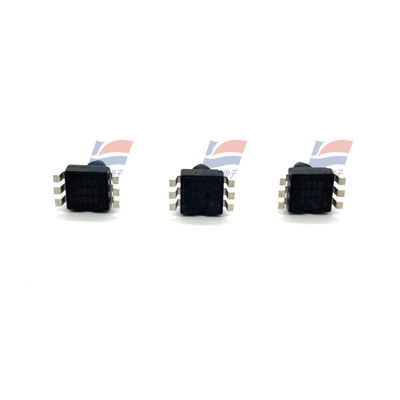

Το XGZP166 είναι ένα κατασκευαστικό στοιχείο OEM συσκευασμένο με την τυποποιημένη μορφή SOP8, η οποία είναι βολική για τους χρήστες να υιοθετήσουν επιφανειακή τοποθέτηση

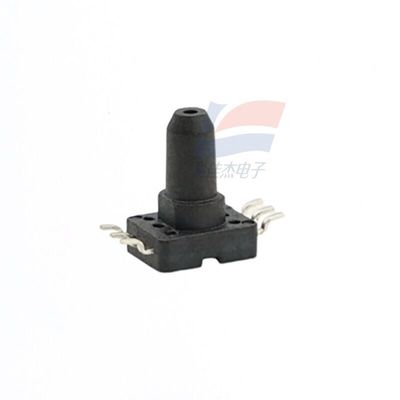

Ο προβολέας επιφανειακού αέρα είναι σχεδιασμένος με γάντζο, ο οποίος είναι κατάλληλος για την πλάγια δομή πίεσης εισόδου αέρα και αποτρέπει αποτελεσματικά την πτώση του προβολέα αέρα.
Διαθέτει εξαιρετική γραμμικότητα, επαναληψιμότητα και σταθερότητα, υψηλή ευαισθησία και είναι βολικό για τους χρήστες να διορθώνουν και να αντισταθμίζουν την έξοδο και τη μετατόπιση της θερμοκρασίας.
Διαρθρωτική απόδοση
Τσιπ ευαίσθητο στην πίεση: υλικό πυριτίου
Καλώδιο μολύβδου: καλώδιο χρυσού
Κέλυφος ενσωμάτωσης: υλικό PPS
Πινάκια: Χαλκός επικαλυμμένο με ασήμι
Καθαρό βάρος: Περίπου 0,4 γραμμάρια
"Ηλεκτρική απόδοση"
Ηλεκτρική τροφοδοσία: ≤15V DC ή ≤3,0mA DC
Αντίσταση εισόδου: 4kΩ έως 6kΩ
Αντίσταση εξόδου: 4kΩ έως 6kΩ
Αντίσταση μόνωσης: 100MΩ,100VDC
Επιτρεπόμενη υπερφόρτωση: 3 φορές η μέγιστη στατική πίεση (μέγιστη στατική πίεση ≤ 40kPa)
1.5 φορές τη μέγιστη στατική πίεση (40kPa < μέγιστη στατική πίεση ≤ 350kPa)
προϋποθέσεις"
Μέσο μέτρησης: αέρας
Μέση θερμοκρασία: (25±1) °C
θερμοκρασία περιβάλλοντος: (25±1) °C
Δονήσεις: 0,1g ((1m/s 2) Max
Υγρασία: (50%±10%) RH
Ηλεκτρική τροφοδοσία: (5±0,005) V DC
Χρησιμοποιείται μόνο ως όρος δοκιμής αναφοράς για τις ακόλουθες βασικές παραμέτρους:
SΠροδιαγραφές:
| Πεδίο μέτρησης | -100 kpa έως 0kPa... 200kPa |
| Φόρμα συσκευασίας | SMD/DIP |
| Θερμοκρασία λειτουργίας | 0°C έως 40°C |
| Περιοχή θερμοκρασίας λειτουργίας | -30°C έως +100°C |
