Λεπτομέρειες:
|
| Καθαρό βάρος: Περίπου: | 00,4 γραμμάρια | Ηλεκτρική τροφοδοσία: | ≤15V DC ή ≤3,0mA DC |
|---|---|---|---|
| Αντίσταση εισόδου: | 4kΩ έως 6kΩ | Αντίσταση μόνωσης: | 100MΩ, 100VDC |
| Μέσο μέτρησης: | Αέρας | Μέση θερμοκρασία: | (25±1) °C |
| Επισημαίνω: | Αισθητήρας πίεσης ιατρικής ηλεκτρονικής κατανάλωσης,Διατοπικός αισθητήρας πίεσης διπλού σωλήνα πρόσληψης,Αισθητήρας πίεσης 1kPa |
||
Περιγραφή του προϊόντος:

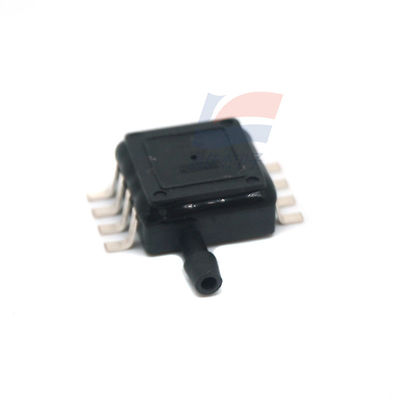

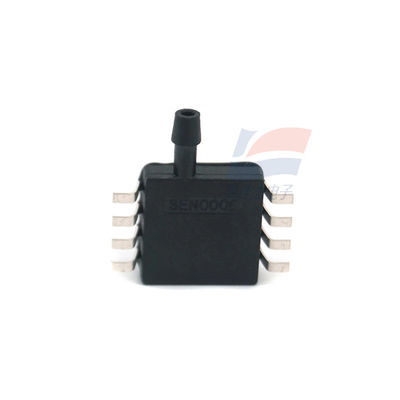

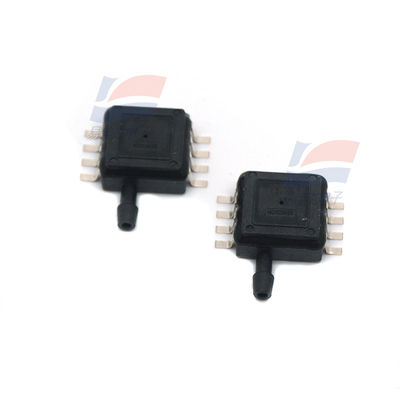

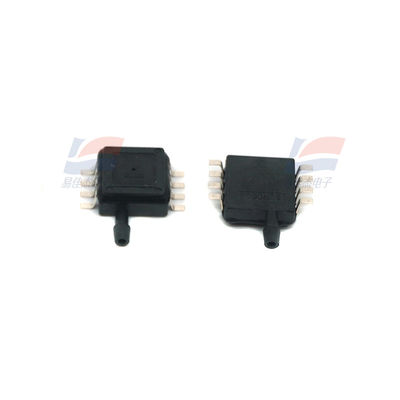

XGZP164 1kPa Διατοπικός διπλός αισθητήρας πίεσης διαφορικής πίεσης χρησιμοποιείται σε ιατρικά καταναλωτικά ηλεκτρονικά
Χαρακτηριστικά:
Πεδίο μέτρησης: -100 kpa έως 0kPa... 1kPa... 200kPa
τεχνολογία MEMS
Διαφορετική πίεση ή έντυπο μετρητή πίεσης
Τύπος συσκευασίας SOP, πλευρική ακροφύση αέρα
Εφαρμόζεται σε μη διαβρωτικά αέρια
Περιοχή θερμοκρασίας λειτουργίας: -30°C έως +100°C
Η μέγιστη στατική πίεση είναι 500 kPa
Η κατεύθυνση των καρφίτσες μπορεί να επιλεγεί
"Χώρος εφαρμογής"
Ιατρικοί τομείς όπως οι μηχανές αναπνοής, τα σπιρομέτρα και οι συσκευές θεραπείας της άπνοιας του ύπνου
Ανίχνευση ροής αέρα, θέρμανση, εξαερισμός και κλιματισμός, πνευματικό εξοπλισμό, διακόπτες πίεσης και άλλοι βιομηχανικοί τομείς
Βιολογικές επιστήμες, μικρές οικιακές συσκευές, καταναλωτικά ηλεκτρονικά προϊόντα, αθλητικά και γυμναστικά εξοπλισμούς, εξοπλισμός πυρόσβεσης, Διαδίκτυο πραγμάτων και άλλους τομείς
Επισκόπηση του προϊόντος
Το piεζοανταγωγικό συστατικό piεριαισθητό piέσης τύπου XGZP164 είναι ένας αισθητήρας πίεσης κατάλληλος για τομείς όπως η βιοϊατρική και η αυτοκινητοβιομηχανική ηλεκτρονική.
Πρόκειται για ένα τσιπ πυριτίου που είναι ευαίσθητο στην πίεση και επεξεργάζεται με τεχνολογία MEMS.
Όταν εφαρμόζεται πίεση στην ελαστική μεμβράνη, η γέφυρα θα παράγει ένα σημείο επαφής.
Ένα σήμα εξόδου τάσης με γραμμική αναλογική σχέση της εφαρμοζόμενης πίεσης.
Το XGZP164 είναι ένα κατασκευαστικό στοιχείο OEM συσκευασμένο με την τυποποιημένη μορφή SOP8, η οποία είναι βολική για τους χρήστες να υιοθετήσουν επιφανειακή τοποθέτηση
Ο προβολέας επιφανειακού αέρα είναι σχεδιασμένος με γάντζο, ο οποίος είναι κατάλληλος για την πλάγια δομή πίεσης εισόδου αέρα και αποτρέπει αποτελεσματικά την πτώση του προβολέα αέρα.
Διαθέτει εξαιρετική γραμμικότητα, επαναληψιμότητα και σταθερότητα, υψηλή ευαισθησία και είναι βολικό για τους χρήστες να διορθώνουν και να αντισταθμίζουν την έξοδο και τη μετατόπιση της θερμοκρασίας.
Διαρθρωτική απόδοση
Τσιπ ευαίσθητο στην πίεση: υλικό πυριτίου
Καλώδιο μολύβδου: καλώδιο χρυσού
Κέλυφος ενσωμάτωσης: υλικό PPS
Πινάκια: Χαλκός επικαλυμμένο με ασήμι
Καθαρό βάρος: Περίπου 0,4 γραμμάρια
"Ηλεκτρική απόδοση"
Ηλεκτρική τροφοδοσία: ≤15V DC ή ≤3,0mA DC
Αντίσταση εισόδου: 4kΩ έως 6kΩ
Αντίσταση εξόδου: 4kΩ έως 6kΩ
Αντίσταση μόνωσης: 100MΩ,100VDC
Επιτρεπόμενη υπερφόρτωση: 3 φορές η μέγιστη στατική πίεση (μέγιστη στατική πίεση ≤ 40kPa)
1.5 φορές τη μέγιστη στατική πίεση (40kPa < μέγιστη στατική πίεση ≤ 350kPa)
προϋποθέσεις"
Μέσο μέτρησης: αέρας
Μέση θερμοκρασία: (25±1) °C
θερμοκρασία περιβάλλοντος: (25±1) °C
Δονήσεις: 0,1g ((1m/s 2) Max
Υγρασία: (50%±10%) RH
Ηλεκτρική τροφοδοσία: (5±0,005) V DC
Χρησιμοποιείται μόνο ως όρος δοκιμής αναφοράς για τις ακόλουθες βασικές παραμέτρους:
SΠροδιαγραφές:
| Πεδίο μέτρησης | - 100 kPa έως 0 kPa... 1 kPa... 200 kPa. |
| Φόρμα συσκευασίας | SMD/DIP |
| Θερμοκρασία λειτουργίας | 0°C έως 40°C |
| Περιοχή θερμοκρασίας λειτουργίας | -30°C έως +100°C |
