60 mW κατανάλωση ενέργειας αντισταθμισμένος αισθητήρας ροής αέρα AWM720P1 ακριβής ραδιομετρία και συμπαγής σχεδιασμός

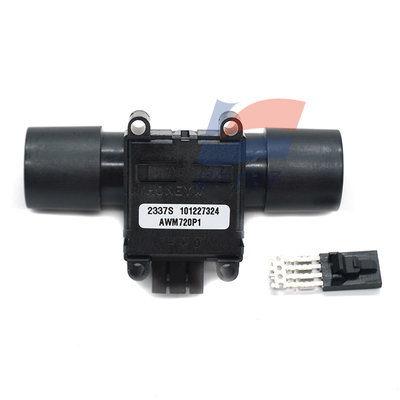

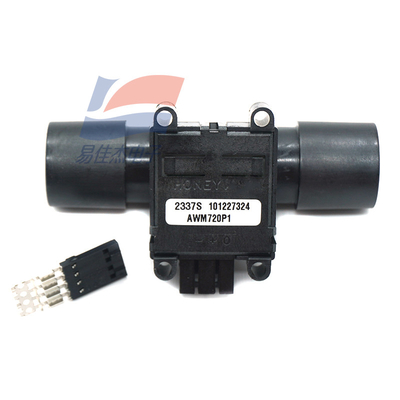

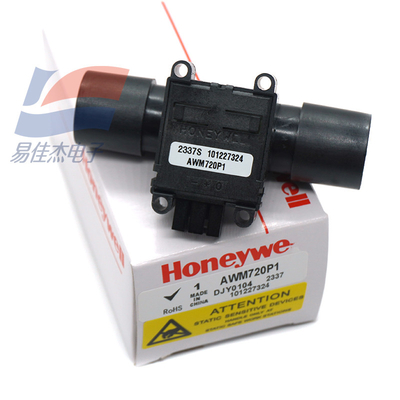

                                                                 Αντισταθμισμένος αισθητήρας ροής αέρα AWM720P1

Αισθητήρες ροής αέρα σειράς AWM700Περιγραφή
Οι αισθητήρες ροής αέρα σειράς AWM700, αντισταθμισμένοι/ενισχυμένοι, παρέχουν ενδογραμμική μέτρηση ροής με ειδικά σχεδιασμένο περίβλημα ροής παράκαμψης.Αυτοί οι αισθητήρες μετρούν ροή μέχρι και 300 τυπικά λίτρα ανά λεπτό (SLPM) προκαλώντας μια τυπική πτώση πίεσης 1 inH2O.

Οι αισθητήρες AWM700 διαθέτουν υψηλό εύρος ροής σε ένα μικρό πακέτο, καθώς και χρόνο απόκρισης 6 ms. Αυτοί οι αισθητήρες απαιτούν τροφοδοσία 10 Vdc, αλλά καταναλώνουν μόνο 60 mW ισχύος.

Η συμπαγή πλαστική συσκευασία αντέχει υπερβολικές πιέσεις 1720 mbar 172 kPa 25 psi χωρίς να συμβιβάζεται με την απόδοση.

Η σειρά AWM700 παρέχει ένα συνδυασμό αποδεδειγμένης αξιοπιστίας, υψηλής ακρίβειας και ακριβών λειτουργικών χαρακτηριστικών.Το κυκλώμα αισθητήρα AWM700 εκτελεί ενίσχυση και αντιστάθμιση θερμοκρασίας.

Τα AWM720P1 και AWM730B5 αναπτύχθηκαν κυρίως για την ιατρική αγορά εξαερισμού και πληρούν τις απαιτήσεις υψηλής απόδοσης πολλών εφαρμογών ιατρικών και αναλυτικών οργάνων.

Αισθητήρες ροής αέρα σειράς AWM700Βασικά χαρακτηριστικά και οφέλη
• Σωλήνες ροής μέχρι 300 SLPM: παρέχει χαμηλή πτώση πίεσης στην εφαρμογή του πελάτη
• Υψηλής σταθερότητας μηδενικής κλίμακας και πλήρους κλίμακας: δεν απαιτεί επανακαθορισμό στις περισσότερες εφαρμογές
• Σύνθετο σχεδιασμό συσκευασίας: Κατέχει λιγότερο χώρο στο περίβλημα του πελάτη, μειώνοντας ενδεχομένως το κόστος παραγωγής· το μέγεθος του περίβληματος μπορεί επίσης να μειωθεί για ευκολότερη προσαρμογή σε εφαρμογές περιορισμένου χώρου
• Χαμηλή υστερέση και σφάλματα επαναληψιμότητας (λιγότερο από 0,35% της ανάγνωσης): παρέχει καλύτερη ακρίβεια του συστήματος
• Βελτιωμένος χρόνος ροής απόκρισης 6 ms: Καταγράφει πλήρες γεγονός ροής
• Μικρή κατανάλωση ενέργειας: Επιτρέπει τη χρήση σε φορητές συσκευές και εφαρμογές που λειτουργούν με μπαταρία

Αισθητήρες ροής αέρα σειράς AWM700Πιθανές εφαρμογές
Ιατρική
• Συγκεντρωτές και συντηρητές οξυγόνου
• Αναπνευστήρες και συσκευές αερισμού
• Νεμπουλίζερ
• Συνεχή θετική πίεση των αεραγωγών (CPAP)
• Μηχανές αναισθησίας
Βιομηχανική
• Ρυθμιστές ροής μάζας
• Τηλεπικοινωνιακά συστήματα
• Περιβαλλοντικοί έλεγχοι κλίματος
• Έλεγχος κυψελών καυσίμου
• Συσκευές συγκόλλησης και λέιζερ ελέγχου αερίων

Αισθητήρες ροής αέρα σειράς AWM700Προδιαγραφές

Χαρακτηριστικό	Παράμετρος
	AWM720P1	AWM730B5
Πεδίο ροής	+200 SLPM	± 300 SLPM
Τεχνική ένταση	10 Vdc ±0,01 Vdc	5 Vdc ±0,01 Vdc
Ηλεκτρική τροφοδοσία	8.0 Vdc min./10.0 Vdc typ./15.0 Vdc max.	9.0 Vdc min./16.0 Vdc max.
Κατανάλωση ενέργειας	60 mW
Εγκατάσταση εξόδου: βυθίζοντας Προμήθεια	10 μA τυπικά. 20 mA typ
Αέριο βαθμονόμησης	αέρας
Μηδενική μετατόπιση τάσης 25 °C -25 °C [77 °F -13 °F] 25 °C έως 85 °C 25 έως 5 °C [77 °F έως 41 °F] 25 °C έως 60 °C	-2,0 Vdc % ανάγνωση τύπου. +2,0 Vdc % ανάγνωση τύπου. Επικεφαλής Επικεφαλής	Επικεφαλής Επικεφαλής ±2,5% ανάγνωση τύπου. ±2,5% ανάγνωση τύπου.
Λάθος αναλογικότητας	± 0,30 % ανάγνωση τύπου.	Επικεφαλής
Επαναληπτότητα και υστερέση	± 0,50% μέγιστη ανάγνωση.	±0,035 Vdc typ.
Χρόνος απόκρισης	6 μs τυπικά.	10 μs τυπικά.
Ώρα προθέρμανσης	Επικεφαλής	5 σ
Πτώση πίεσης σε πλήρη κλίμακα	25 mbar 250 Pa 1.0 inH20 τύπου.	3300 Pa, 1,2 inH20 τύπου.
Υπερπίεση	1720 mbar 172 kPa 25 psi μέγιστο.	1034 mbar 103 kPa 15 psi μέγιστο.
Πεδίο θερμοκρασίας: λειτουργία αποθήκευση	-25 °C έως 85 °C [-13 °F έως 185 °F] -40 °C έως 90 °C [-40 °F έως 194 °F]	5 έως 60 °C [41 °F έως 140 °F] -40 °C έως 90 °C [-40 °F έως 194 °F]
Αίσθηση προσανατολισμού	Επικεφαλής	< 0,005 Vdc τυπική διακύμανση σε συναρπασμό 5 Vdc μεταξύ οποιωνδήποτε δύο κατευθύνσεων
Βάρος	34 γραμμάρια	232,2 g [0,75 oz]
Συνδετήρας	μόνιμο AMP 103956-3 με αισθητήρα
