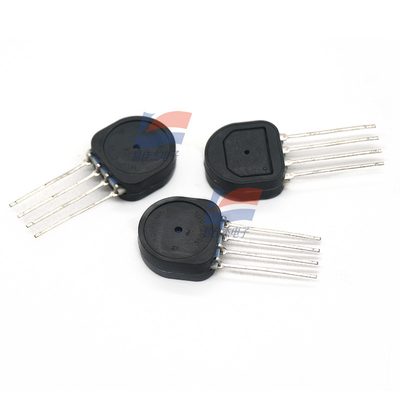

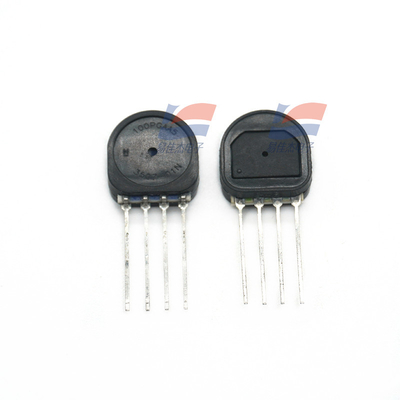

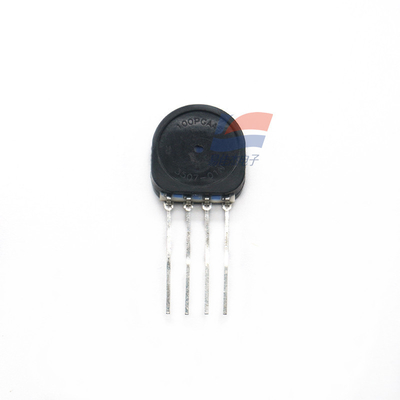

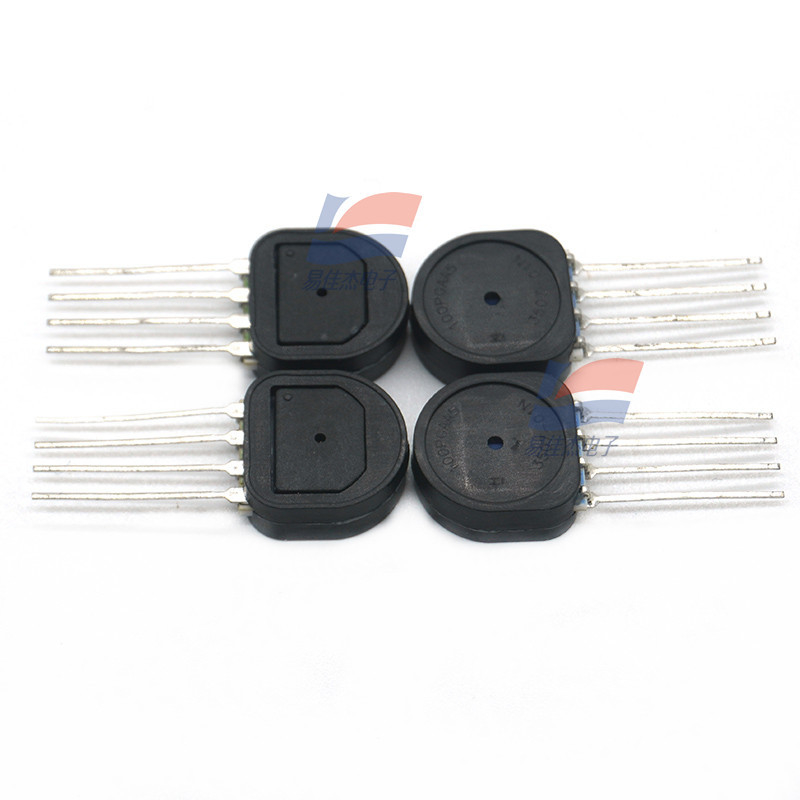

YJJ SSCSSNN100PGAA5 Σειρά πυριτικού κεραμικού (SSC) πυεζοκατασταλτικού αισθητήρα πίεσης πυριτίου

Περιγραφή προϊόντος:

Αισθητήρας πίεσης πυριτίου πιεζοαντιστατικός σειράς SSC (Silicon Ceramic - SSC) SSCNN100PGAA5

Χαρακτηριστικά:

Ο αισθητήρας πίεσης πυριτίου πιεζοαντιστατικός σειράς SSC (Standard precision silicon ceramic) προσφέρει αναλογική ή ψηφιακή έξοδο ανάλογη της πίεσης, παρέχοντας μετρήσεις πίεσης σε ένα ευρύ φάσμα πλήρους κλίμακας πίεσης και θερμοκρασίας.

Η σειρά SSC μπορεί να πραγματοποιήσει ολοκληρωμένη βαθμονόμηση και αντιστάθμιση θερμοκρασίας για τη θέση μηδέν του αισθητήρα, την ευαισθησία, τον συντελεστή θερμοκρασίας και τη μη γραμμικότητα, χρησιμοποιώντας ολοκληρωμένα κυκλώματα ειδικών εφαρμογών στην πλακέτα του κυκλώματος. Ενημερώνει τις βαθμονομημένες τιμές αναλογικής εξόδου και τις τιμές ψηφιακής εξόδου με ρυθμούς περίπου 1 kHz και 2 kHz αντίστοιχα.

Βαθμονομήστε τη σειρά SSC εντός του εύρους θερμοκρασίας από -20 °C έως 85°C [-4 °F έως 185°F]. Χαρακτηριστικό αυτού του αισθητήρα είναι ότι μπορεί να λειτουργήσει υπό συνθήκη μοναδικής τροφοδοσίας 3,3Vdc ή 5,0Vdc.

Αυτοί οι αισθητήρες μπορούν να μετρήσουν απόλυτη πίεση, πίεση μέτρησης ή διαφορική πίεση. Ο αισθητήρας απόλυτης πίεσης χρησιμοποιεί την πίεση κενού ως εσωτερική τιμή αναφοράς και η τιμή εξόδου του είναι ανάλογη της απόλυτης πίεσης. Ο αισθητήρας τύπου πίεσης μέτρησης λαμβάνει την ατμοσφαιρική πίεση ως αναφορά και παρέχει μια τιμή εξόδου ανάλογη της διαφοράς από την ατμοσφαιρική πίεση. Ο αισθητήρας διαφορικής πίεσης μπορεί να μετρήσει την πίεση μεταξύ δύο θυρών πίεσης.

TruStability Ο αισθητήρας πίεσης έχει σχεδιαστεί για να χρησιμοποιείται σε συνδυασμό με μη διαβρωτικά και μη ιοντικά αέρια, όπως ο αέρας και άλλα ξηρά αέρια. Η απόδοση αυτών των αισθητήρων μπορεί να επεκταθεί σε ένα εύρος πίεσης άνω των 40 mbar, 4 kPa και 20 inH2O μέσω μιας πλούσιας σειράς επιλογών.

Όλα τα προϊόντα σχεδιάζονται και κατασκευάζονται σύμφωνα με το πρότυπο 9001.

Εύρος πίεσης

±1,6 mbar έως ±10 bar, ±160 Pa έως ±1 MPa, ±0,5 inH20 έως ±150 psi

Τύπος πίεσης: Μέτρησης

Πίεση λειτουργίας: 0 psi έως 100 psi

Ακρίβεια: 0,25%

Τύπος εξόδου: Αναλογική

Στυλ εγκατάστασης: Μέσω οπής

Τάση τροφοδοσίας λειτουργίας: 5 V

Τύπος θύρας: Πολλαπλής εισόδου

Ανάλυση: 12 bit

Συσκευασία/Κουτί: SIP-4

Ελάχιστη θερμοκρασία λειτουργίας: -20 ° C

Μέγιστη θερμοκρασία λειτουργίας: + 85 ° C

Σειρά: SSC

Εμπορικό σήμα: Hon

Ρεύμα τροφοδοσίας λειτουργίας: 2 mA

Τύπος προϊόντος: Αισθητήρες πίεσης τοποθέτησης σε πλακέτα

50

Υποκατηγορία: Αισθητήρες

Τάση τροφοδοσίας - Μέγιστη: 5,25V

Τάση τροφοδοσίας - Ελάχιστη: 4,75V

Όνομα εμπορικού σήματος: TruStability

Βάρος μονάδας: 1 g

Sπροδιαγραφές:
