YJJ SSCMRNN015PASA5 Σηλεκτρικός αισθητήρας πίεσης πυριτίου

Περιγραφή προϊόντος:

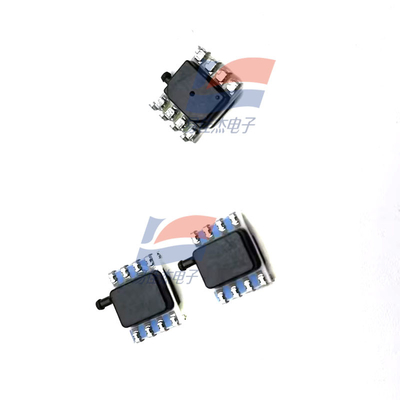

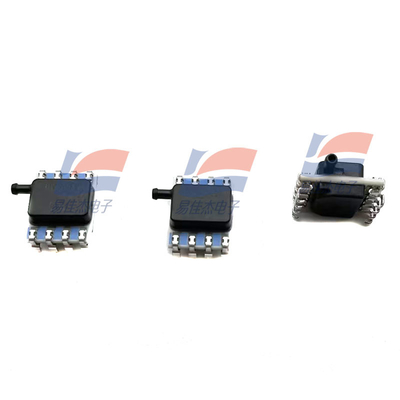

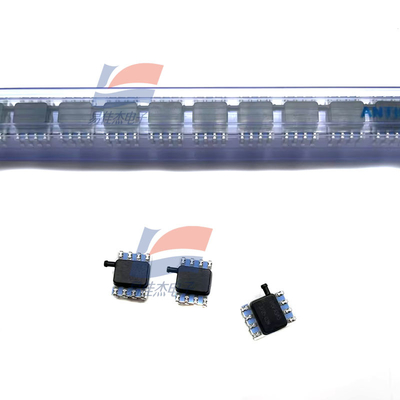

SSCMRNN015PASA5 Αισθητήρας πίεσης πυριτίου κεραμικού πιεζοαντιστατικού σειράς SSC

Χαρακτηριστικά:

Ο αισθητήρας πίεσης πυριτίου κεραμικού πιεζοαντιστατικού σειράς SSC (Standard precision silicon ceramic) προσφέρει αναλογική ή ψηφιακή έξοδο ανάλογη της πίεσης για την παροχή μετρήσεων πίεσης σε ένα ευρύ φάσμα πλήρους κλίμακας πίεσης και εύρους θερμοκρασίας.

Η σειρά SSC μπορεί να πραγματοποιήσει ολοκληρωμένη βαθμονόμηση και αντιστάθμιση θερμοκρασίας για τη θέση μηδέν του αισθητήρα, την ευαισθησία, τον συντελεστή θερμοκρασίας και τη μη γραμμικότητα, χρησιμοποιώντας ολοκληρωμένα κυκλώματα ειδικών εφαρμογών (ASIC) στην πλακέτα του κυκλώματος. Ενημερώνει τις βαθμονομημένες τιμές αναλογικής εξόδου και τις τιμές ψηφιακής εξόδου με ρυθμούς περίπου 1 kHz και 2 kHz αντίστοιχα.

Βαθμονομήστε τη σειρά SSC εντός του εύρους θερμοκρασίας από -20 °C έως 85°C [-4 °F έως 185°F]. Χαρακτηριστικό αυτού του αισθητήρα είναι ότι μπορεί να λειτουργήσει υπό συνθήκη μοναδικής τροφοδοσίας 3,3 VDC ή 5,0 VDC.

Αυτοί οι αισθητήρες μπορούν να μετρήσουν απόλυτη πίεση, πίεση μέτρησης ή διαφορική πίεση. Ο αισθητήρας απόλυτης πίεσης χρησιμοποιεί την πίεση κενού ως εσωτερική τιμή αναφοράς και η τιμή εξόδου του είναι ανάλογη της απόλυτης πίεσης. Ο αισθητήρας τύπου πίεσης μέτρησης λαμβάνει την ατμοσφαιρική πίεση ως αναφορά και παρέχει μια τιμή εξόδου ανάλογη της διαφοράς από την ατμοσφαιρική πίεση. Ο αισθητήρας διαφορικής πίεσης μπορεί να μετρήσει την πίεση μεταξύ δύο θυρών πίεσης.

TruStability Ο αισθητήρας πίεσης έχει σχεδιαστεί για χρήση με μη διαβρωτικά και μη ιοντικά αέρια, όπως ο αέρας και άλλα ξηρά αέρια. Η απόδοση αυτών των αισθητήρων μπορεί να επεκταθεί σε ένα εύρος πίεσης άνω των 40 mbar, 4 kPa και 20 inH2O μέσω μιας πλούσιας σειράς επιλογών.

Όλα τα προϊόντα σχεδιάζονται και κατασκευάζονται σύμφωνα με το πρότυπο 9001.

Εύρος πίεσης

±1,6 mbar έως ±10 bar, ±160 Pa έως ±1 MPa, ±0,5 inH20 έως ±150 psi

Τύπος προϊόντος: Αισθητήρας πίεσης διεπαφής υπολογιστή πλακέτας

RoHS:

Τύπος πίεσης: Απόλυτη

Πίεση λειτουργίας: 0 psi έως 15 psi

Ακρίβεια: 0,25%

Τύπος εξόδου: Ψηφιακή

Στυλ εγκατάστασης: SMD/SMT

Τύπος διεπαφής: SPI

Τύπος θύρας: Μονή ακτινική αγκιστρωτή

Ανάλυση: 12 bit

Συσκευασία/Κουτί: SMD

Ελάχιστη θερμοκρασία λειτουργίας: -40 ° C

Μέγιστη θερμοκρασία λειτουργίας: + 85 ° C

Σειρά: SSC

Εμπορικό σήμα: Hon

Τύπος προϊόντος: Αισθητήρες πίεσης τοποθέτησης πλακέτας

50

Υποκατηγορία: Αισθητήρες

Τάση τροφοδοσίας - Μέγιστη: 5 V

Όνομα εμπορικού σήματος: TruStability

Βάρος μονάδας: 1 g

Sπροδιαγραφές:
