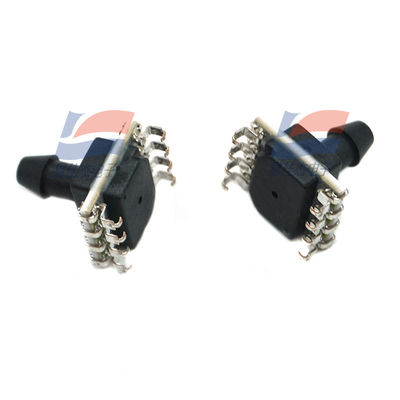

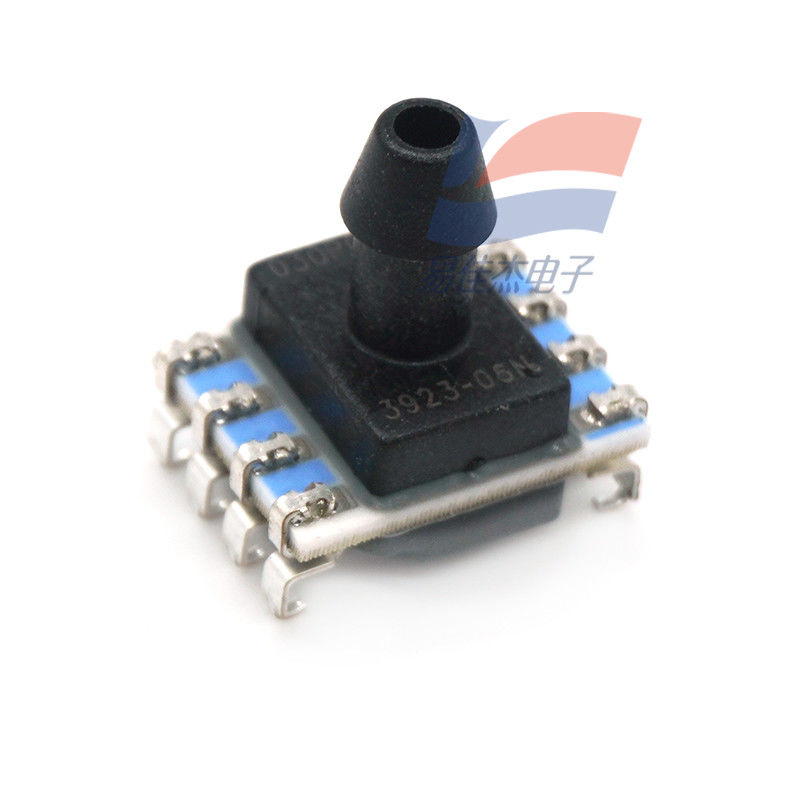

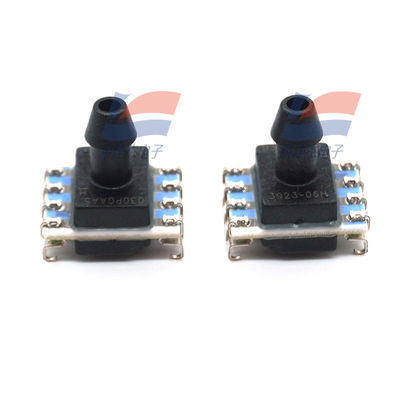

YJJ HSCMAND030PGAA5 Δέκτης πίεσης ενισχυτικής πίεσης 30psi

Περιγραφή προϊόντος:

HSCMAND030PGAA5 Αισθητήρας πίεσης αναλογικής ένδειξης στάθμης υγρού 30psi

Χαρακτηριστικά:

Οι αισθητήρες πίεσης ενσωματωμένης πλακέτας της σειράς TruStability™ HSC είναι τύπου αντιστάθμισης. TEB (Συνολικό Σφάλμα Ζώνης): ±1% FSS έως ±3% FSS (διαφορική πίεση, πίεση μέτρησης), χαμηλό (απόλυτη πίεση, διαφορική πίεση, πίεση μέτρησης). Ψηφιακή ή αναλογική έξοδος. DIP, SIP, SMT

Η σειρά πυριτίου-κεραμικού (HSC) είναι ένας πιεζοαντιστατικός αισθητήρας πίεσης πυριτίου που προσφέρει αναλογική ή ψηφιακή έξοδο ανάλογη της πίεσης για την παροχή μετρήσεων πίεσης σε ένα ευρύ φάσμα πλήρους κλίμακας πίεσης και θερμοκρασίας. Η σειρά HSC είναι ικανή για βαθμονόμηση και αντιστάθμιση της θέσης μηδέν, της ευαισθησίας, του συντελεστή θερμοκρασίας και της μη γραμμικότητας των αισθητήρων χρησιμοποιώντας ολοκληρωμένα κυκλώματα στην πλακέτα του κυκλώματος. Ενημερώνει τις βαθμονομημένες τιμές αναλογικής εξόδου και τις τιμές ψηφιακής εξόδου με ρυθμούς περίπου 1 kHz και 2 kHz αντίστοιχα.

Η σειρά HSC βαθμονομείται εντός του εύρους θερμοκρασίας από 0°C έως 50°C [32°F έως 122°F]. Το χαρακτηριστικό αυτού του αισθητήρα είναι ότι μπορεί να λειτουργήσει υπό συνθήκη μοναδικής τροφοδοσίας 3.3Vdc ή 5.0Vdc.

Αυτοί οι αισθητήρες μπορούν να μετρήσουν απόλυτη πίεση, πίεση μέτρησης ή διαφορική πίεση. Ο αισθητήρας απόλυτης πίεσης χρησιμοποιεί την πίεση κενού ως εσωτερική τιμή αναφοράς και η τιμή εξόδου του είναι ανάλογη της απόλυτης πίεσης. Ο αισθητήρας τύπου πίεσης μέτρησης λαμβάνει την ατμοσφαιρική πίεση ως αναφορά και παρέχει μια τιμή εξόδου ανάλογη της διαφοράς από την ατμοσφαιρική πίεση. Ο αισθητήρας διαφορικής πίεσης μπορεί να μετρήσει την πίεση μεταξύ δύο θυρών πίεσης.

Οι αισθητήρες πίεσης TruStability® έχουν σχεδιαστεί για να χρησιμοποιούνται σε συνδυασμό με μη διαβρωτικά και μη ιοντικά αέρια, όπως ο αέρας και άλλα ξηρά αέρια. Η απόδοση αυτών των αισθητήρων μπορεί να επεκταθεί σε ένα εύρος πίεσης άνω των 40 mbar, 4 kPa και 20 inH2O μέσω μιας πλούσιας σειράς επιλογών.

Κατασκευαστής: Hon

Τύπος προϊόντος: Αισθητήρας πίεσης διεπαφής υπολογιστή πλακέτας

RoHS:

Τύπος πίεσης: Μέτρησης

Πίεση λειτουργίας: 0 psi έως 30 psi

Ακρίβεια: 1%

Τύπος εξόδου: Αναλογική

Στυλ εγκατάστασης: SMD/SMT

Τάση τροφοδοσίας λειτουργίας: 5 V

Τύπος θύρας: Μονή Αξονική Αγκιστρωτή

Ανάλυση: 12 bits

Συσκευασία/Κουτί: SMD-8

Ελάχιστη θερμοκρασία λειτουργίας: 0 ° C

Μέγιστη θερμοκρασία λειτουργίας: + 50 ° C

Σειρά: HSC

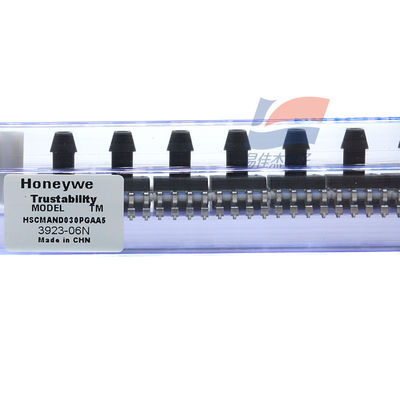

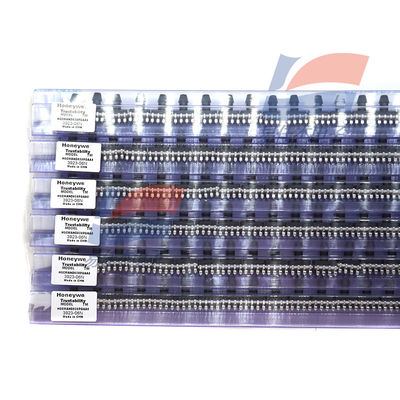

Συσκευασία: Δίσκος

Εμπορικό σήμα: Hon

Ρεύμα τροφοδοσίας λειτουργίας: 3.7 mA

Μέγεθος θύρας: 4.93mm

Τύπος προϊόντος: Αισθητήρες πίεσης επιτοίχιας στήριξης

50

Υποκατηγορία: Αισθητήρες

Τάση τροφοδοσίας - Μέγιστη: 5.25V

Τάση τροφοδοσίας - Ελάχιστη: 4.75V

Όνομα εμπορικού σήματος: TruStability

Βάρος μονάδας: 1 g
