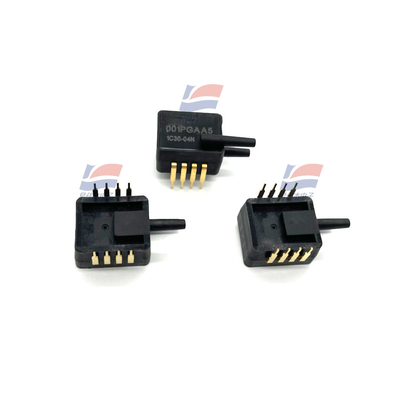

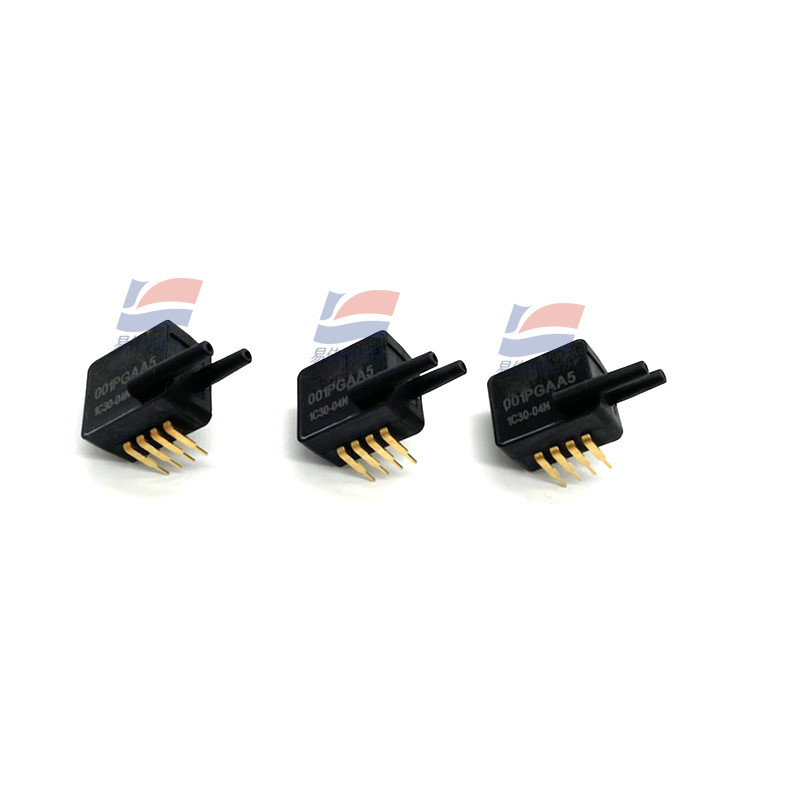

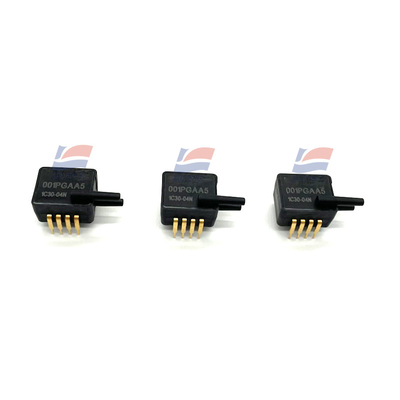

YJJ ASDXRRX001PGAA5 Δονητής ροής αέρα 0-1psi Μιλιοβόλτ αισθητήρας πίεσης πυριτίου

Περιγραφή προϊόντος:

ASDXRRX001PGAA5 Αισθητήρας πίεσης πυριτίου για παρακολούθηση ροής αέρα 0-1psi Millivolt

Χαρακτηριστικά:

Αισθητήρες πίεσης πυριτίου σειράς ASDX

Χαμηλή πίεση και αναλογική έξοδος πίεσης ±2% συνολική ζώνη σφάλματος, κλίση, 10 ίντσες H20 έως 100 psi

Περιγραφή

Η σειρά ASDX είναι ένας αισθητήρας πίεσης πυριτίου που παρέχει αναλογική έξοδο ανάλογη της πίεσης εντός του καθορισμένου εύρους πλήρους κλίμακας πίεσης και εύρους θερμοκρασίας.

Το ASDX έχει βαθμονομηθεί πλήρως και έχει αντιστάθμιση θερμοκρασίας για την μετατόπιση του αισθητήρα, την ευαισθησία, την επίδραση της θερμοκρασίας και τη μη γραμμικότητα όταν χρησιμοποιείται με ολοκληρωμένα κυκλώματα αυτοκινήτων. Η βαθμονομημένη τιμή εξόδου της πίεσης ενημερώνεται στον ακόλουθο χρόνο: περίπου 1 kilohertz.

Το τυπικό ASDX βαθμονομείται εντός του εύρους θερμοκρασίας από 0°C έως 85°C [32°F έως 185°F]. Το χαρακτηριστικό αυτού του αισθητήρα είναι ότι χρησιμοποιείται για παροχή συνεχούς ρεύματος 3.3Vdc ή 5.0V.

Αυτοί οι αισθητήρες μπορούν να χρησιμοποιηθούν για τη μέτρηση διαφορικής και μετρητικής πίεσης. Η έκδοση έχει εσωτερική αναφορά κενού και μια τιμή εξόδου ανάλογη της τιμής. Η έκδοση διαφορικής πίεσης επιτρέπει την εφαρμογή πίεσης και στις δύο πλευρές του διαφράγματος ανίχνευσης της βαλβίδας. Η έκδοση μετρητή αναφέρεται στην ατμοσφαιρική πίεση και παρέχει μια έξοδο ανάλογη των αλλαγών στην ατμοσφαιρική πίεση.

Οι αισθητήρες της σειράς ASDX είναι κατάλληλοι για μη διαβρωτικά και μη ιοντικά εργασιακά ρευστά, όπως αέρας και ξηρό αέριο.

Έχουν σχεδιαστεί και κατασκευαστεί σύμφωνα με τα πρότυπα ISO 9001.

Τύπος πίεσης: Μετρητής

Πίεση λειτουργίας: 0 psi έως 1 psi

Ακρίβεια: 2%

Τύπος εξόδου: Αναλογική

Στυλ εγκατάστασης: Μέσω οπής

Τάση τροφοδοσίας λειτουργίας: 5 V

Τύπος θύρας: Διπλή ακτινική χωρίς αγκάθια

Συσκευασία/Κουτί: DIP-8

Ελάχιστη θερμοκρασία λειτουργίας: -20 ° C

Μέγιστη θερμοκρασία λειτουργίας: + 105 ° C

Σειρά: ASDX

Εμπορικό σήμα: Hon

Ρεύμα τροφοδοσίας λειτουργίας: 2.5 mA

Μέγεθος θύρας: 2.31mm

Τύπος προϊόντος: Αισθητήρες πίεσης επιτοίχιας στήριξης

25

Υποκατηγορία: Αισθητήρες

Τάση τροφοδοσίας - Μέγιστη: 5.25V

Τάση τροφοδοσίας - Ελάχιστη: 4.75V
